آموزش نصب سنسور چشمی راه پله + نقشه سیم‌کشی و تنظیمات

برای نصب سنسور چشمی راه پله، ابتدا نوع سنسور و سیم‌کشی موجود را بررسی کنید. در مدل سه سیمه، سیم فاز را به ترمینال L، نول را به N و سیم برگشتی چراغ را به خروجی L′ متصل کنید؛ اما در مدل دو سیمه، معمولاً نیازی به اتصال نول در محل نصب ندارید و سنسور در مسیر فاز چراغ قرار می‌گیرد. پس از نصب، می‌توانید زمان روشن ماندن چراغ را با TIME، میزان نور محیط برای فعال شدن سنسور را با LUX و در مدل‌های مجهز، حساسیت تشخیص حرکت را با SENS تنظیم کنید.

در ادامه، با نقشه‌های سیم‌کشی سنسورهای مختلف، نحوه اتصال چند چراغ و سنسور، مراحل نصب و روش رفع مشکلات رایج آشنا می‌شوید. پیش از شروع سیم‌کشی، حتماً برق را قطع کنید، از بی‌برق بودن مدار با ابزار مناسب مطمئن شوید و اتصالات را طبق نقشه دستگاه انجام دهید.

سنسور چشمی راه پله چگونه کار می‌کند؟

سنسور چشمی راه پله با تشخیص حرکت افراد، چراغ‌ها را بدون نیاز به کلید روشن می‌کند. با هر حرکت جدید، زمان روشن ماندن چراغ در بیشتر مدل‌ها از نو محاسبه می‌شود و اگر حرکت دیگری تشخیص داده نشود، چراغ پس از پایان زمان تنظیم‌شده خاموش می‌شود.

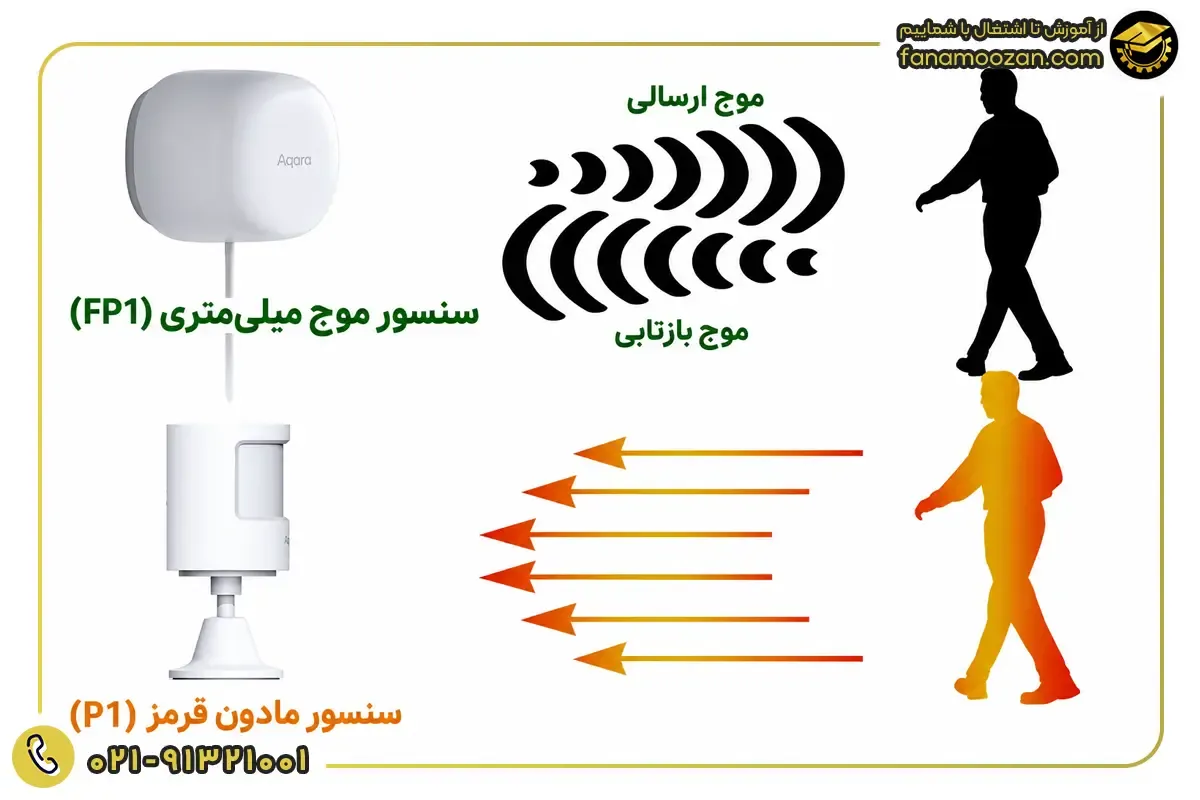

بیشتر سنسورها از فناوری مادون قرمز غیرفعال (PIR) استفاده می‌کنند که تغییرات تابش گرمایی افراد را هنگام حرکت تشخیص می‌دهد. در مقابل، سنسورهای مایکروویو با ارسال امواج و بررسی تغییرات بازتاب آن‌ها کار می‌کنند و ممکن است حرکت را از پشت بعضی موانع غیرفلزی نیز تشخیص دهند. در هر دو نوع، روشن شدن چراغ به تشخیص حرکت و تنظیمات سنسور بستگی دارد.

قبل از نصب سنسور راه پله به چه نکاتی توجه کنیم؟

پیش از نصب، باید محل قرارگیری سنسور، محدوده تشخیص حرکت، نوع سیم‌کشی و تعداد چراغ‌های متصل به آن مشخص شود. انتخاب نادرست سنسور یا محل نصب ممکن است باعث شود چراغ دیر روشن شود، بخشی از راه پله پوشش داده نشود یا سنسور بدون حضور افراد فعال شود:

انتخاب نوع سنسور مناسب برای نصب

برای انتخاب سنسور چشمی راه پله، ابتدا محل نصب و مسیر رفت‌وآمد افراد را بررسی کنید. سنسورهای سقفی برای پاگردها، ورودی ساختمان و فضاهایی که افراد از چند جهت وارد می‌شوند مناسب‌اند و بسیاری از آن‌ها زاویه تشخیص ۳۶۰ درجه دارند. سنسورهای دیواری بیشتر برای راهروها و مسیرهای رفت‌وآمد استفاده می‌شوند و باید طوری نصب شوند که حرکت افراد در محدوده دیدشان قرار بگیرد. مدل‌های توکار نیز داخل قوطی کلید یا محل مخصوص در دیوار نصب می‌شوند و برای فضاهایی مناسب‌اند که نمی‌خواهید سنسور روی دیوار قرار بگیرد.

پس از انتخاب نوع سنسور، برد و زاویه تشخیص، نیاز به سیم نول، نوع خروجی و حداکثر توان مجاز آن را بررسی کنید. اگر از لامپ LED  یا سایر انواع لامپ استفاده می‌کنید، حتماً از سازگاری سنسور با لامپ‌ها مطمئن شوید.

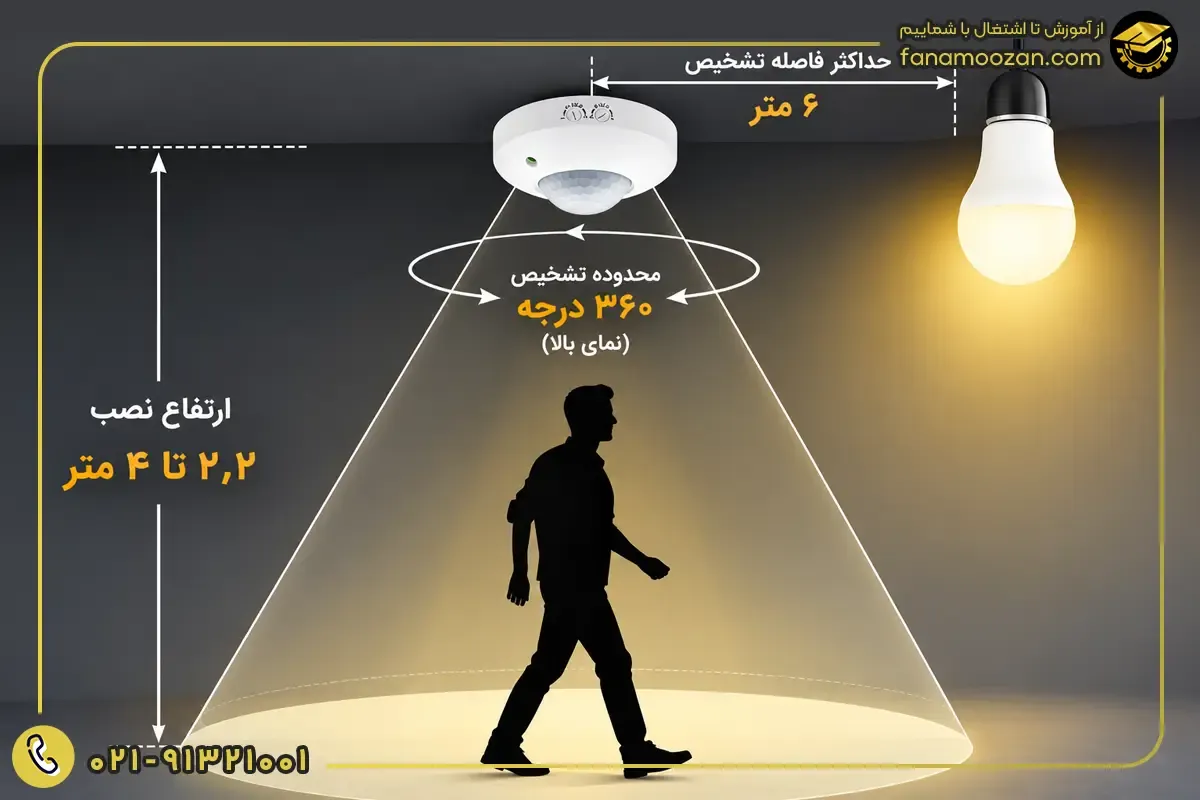

انتخاب محل و ارتفاع مناسب نصب سنسور

سنسور را در محلی نصب کنید که حرکت افراد را پیش از رسیدن به قسمت‌های تاریک راه پله تشخیص دهد. در راه پله‌های پیچ‌دار یا ساختمان‌های چندورودی، ممکن است برای پوشش کامل مسیر به چند سنسور نیاز داشته باشید. همچنین در مسیرهای طولانی، سنسور را طوری قرار دهید که افراد از عرض محدوده دید آن عبور کنند؛ زیرا سنسورهای PIR معمولاً حرکت عرضی را بهتر تشخیص می‌دهند.

ارتفاع نصب به مدل سنسور بستگی دارد. بسیاری از مدل‌های دیواری در ارتفاع حدود ۲ تا ۲٫۵ متر نصب می‌شوند و مدل‌های سقفی ممکن است ارتفاع متفاوتی داشته باشند. برای تعیین ارتفاع دقیق، دفترچه محصول را بررسی کنید. همچنین سنسور PIR را نزدیک دریچه کولر، وسایل گرمایشی یا در معرض نور مستقیم خورشید نصب نکنید؛ زیرا تغییرات دما می‌تواند باعث تشخیص اشتباه حرکت شود.

تهیه ابزار و تجهیزات موردنیاز برای نصب

برای نصب سنسور حرکتی به پیچ‌گوشتی عایق، سیم‌لخت‌کن، تستر ولتاژ استاندارد، ترمینال مناسب و در صورت نیاز، دریل، پیچ و رول‌پلاک متناسب با جنس دیوار یا سقف احتیاج دارید. ترمینال‌ها را نیز بر اساس جنس و سطح مقطع انواع سیم و کابل برق‌کشی انتخاب کنید. اگر سنسور توکار نصب می‌کنید، پیش از شروع کار مطمئن شوید فضای داخل قوطی کلید برای قرارگیری سنسور و سیم‌ها کافی است.

نقشه سیم‌کشی سنسور حرکتی راه پله

نحوه سیم‌کشی سنسور حرکتی راه پله به دو سیمه یا سه سیمه بودن آن و تعداد چراغ‌ها و سنسورهای متصل بستگی دارد. در مدل‌های سه سیمه، ترمینال L محل اتصال فاز ورودی، N محل اتصال نول و L′ خروجی فاز برای روشن کردن چراغ است. در بعضی مدل‌ها، خروجی با علامت OUT یا LOAD مشخص می‌شود که باید عملکرد آن را از روی نقشه سازنده بررسی کنید.

در نقشه‌های زیر، سیم قهوه‌ای نشان‌دهنده فاز، آبی نول، قرمز فاز خروجی و سبز و زرد ارت است. این رنگ‌ها برای تشخیص راحت‌تر مسیر سیم‌ها در نقشه استفاده شده‌اند؛ بنابراین پیش از اتصال، سیم‌های واقعی مدار را شناسایی کنید.

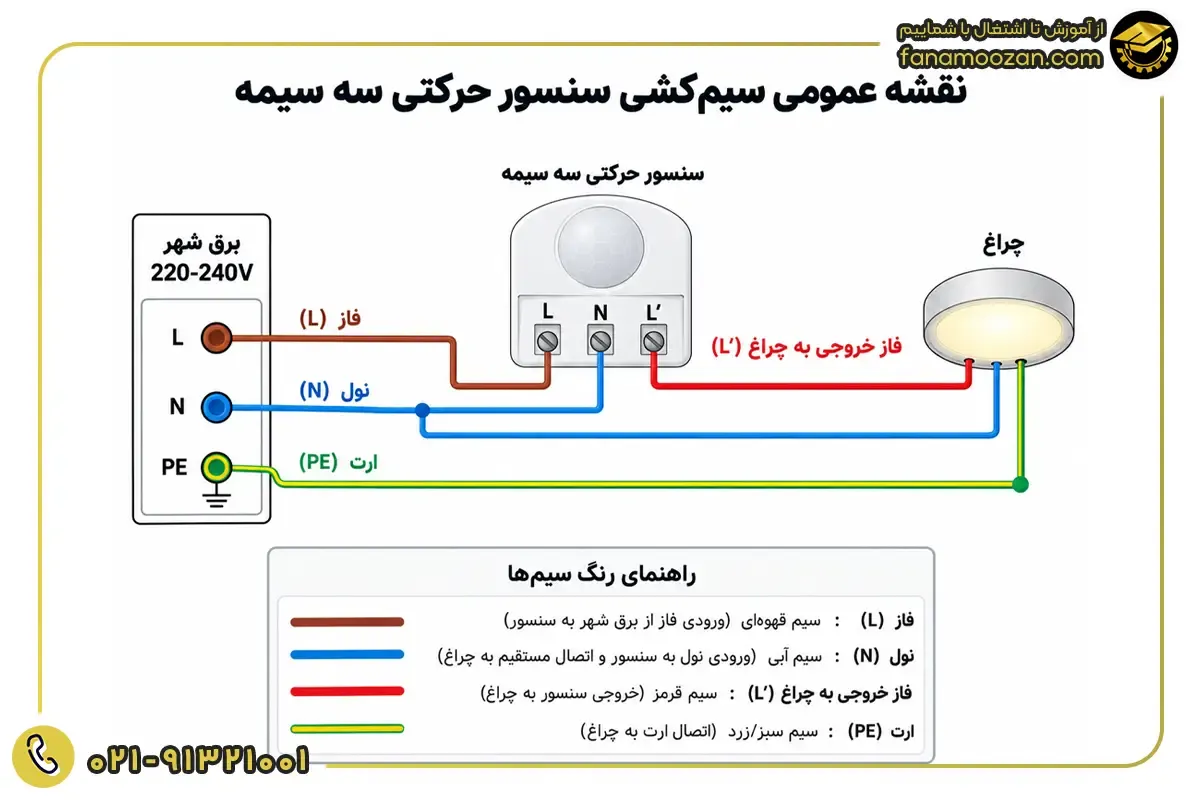

نقشه سیم‌کشی سنسور سه سیمه

سنسور سه سیمه برای روشن و خاموش کردن خودکار چراغ‌های راه پله، راهرو و پارکینگ کاربرد دارد. این سنسور سه ترمینال اصلی دارد که هرکدام برای اتصال یک سیم مشخص استفاده می‌شوند.

برای سیم‌کشی، فاز ورودی را به ترمینال L و نول را به N وصل کنید. سپس سیم برگشتی چراغ را به خروجی L′ متصل کنید. نول چراغ هم باید مستقیم به نول همان مدار وصل شود. با این اتصال، هر زمان سنسور حرکت فردی را تشخیص دهد، چراغ روشن می‌شود و پس از پایان زمان تنظیم‌شده خاموش خواهد شد. در بیشتر مدل‌ها، با تشخیص حرکت جدید، این زمان دوباره محاسبه می‌شود.

اگر چراغ به اتصال ارت نیاز دارد، سیم ارت را نیز به ترمینال مخصوص آن وصل کنید. پیش از انجام اتصالات، برق مدار را قطع کنید، بی‌برق بودن سیم‌ها را بررسی کنید و محل ترمینال‌ها را با نقشه سازنده تطبیق دهید.

نکته مهم: اگر هنگام سیم‌کشی، جای سیم فاز ورودی (L) و خروجی چراغ (L′) اشتباه وصل شود، دستگاه روشن نمی‌شود یا در برخی مدل‌ها با عبور جریان بار، مدار الکترونیکی سنسور بلافاصله می‌سوزد. برای اطمینان، پیش از اتصال به ترمینال‌ها حتماً فاز دائم شبکه را با تستر مشخص کرده و خروجی چراغ را جداگانه علامت‌گذاری کنید.

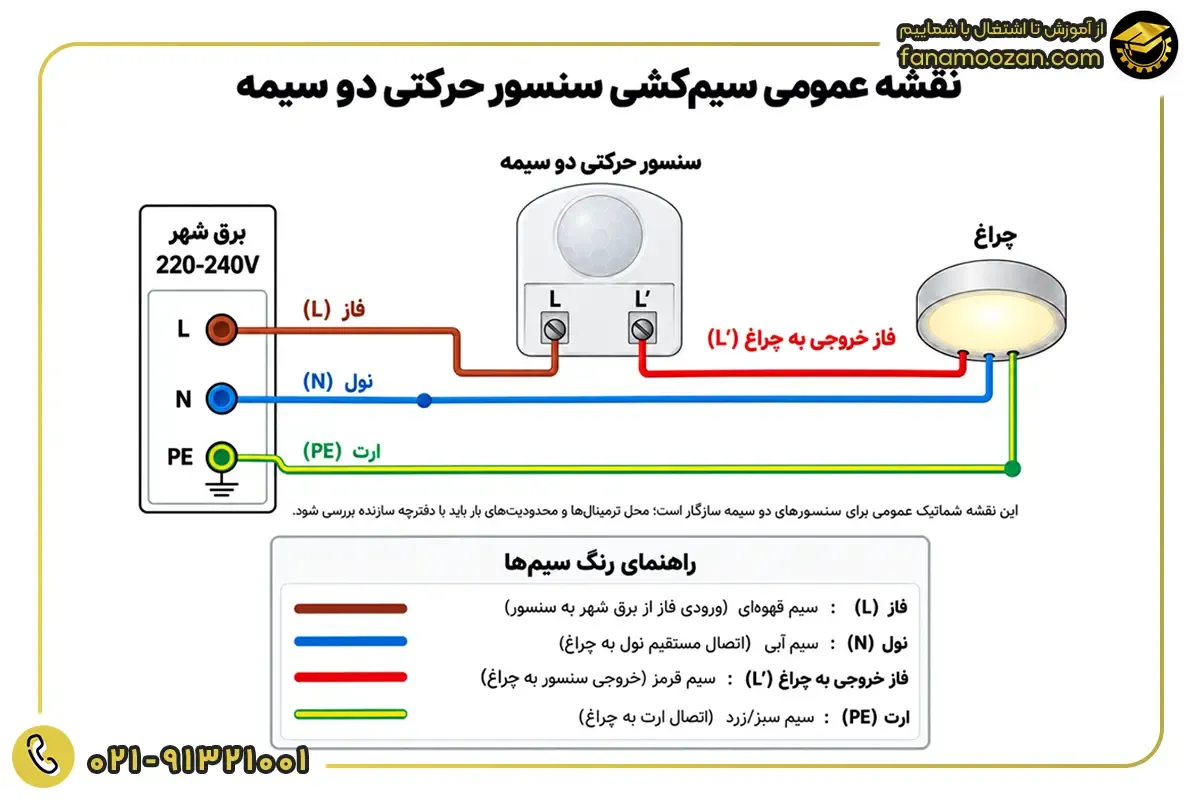

نقشه سیم‌کشی سنسور دو سیمه

سنسور دو سیمه برای محل‌هایی مناسب است که سیم نول در محل نصب وجود ندارد؛ مانند بعضی قوطی‌های کلید قدیمی. برخلاف مدل سه سیمه، برای اتصال این سنسور معمولاً فقط به سیم فاز ورودی و سیم برگشتی چراغ نیاز دارید.

همان‌طور که در نقشه مشاهده می‌کنید، سیم فاز را به ترمینال ورودی سنسور و سیم برگشتی چراغ را به ترمینال خروجی آن وصل کنید. سیم نول نیز بدون عبور از سنسور، مستقیم به چراغ متصل می‌شود. البته پیش از اتصال، باید علامت ترمینال‌ها را با نقشه سازنده بررسی کنید.

توجه داشته باشید که بعضی سنسورهای دو سیمه برای کارکرد صحیح به حداقل توان مصرفی نیاز دارند. به همین دلیل، ممکن است با لامپ‌های LED کم‌مصرف باعث چشمک‌زدن یا کم‌نور روشن ماندن چراغ شوند. برای جلوگیری از این مشکل، پیش از نصب، توان مجاز سنسور و سازگاری آن با لامپ را بررسی کنید.

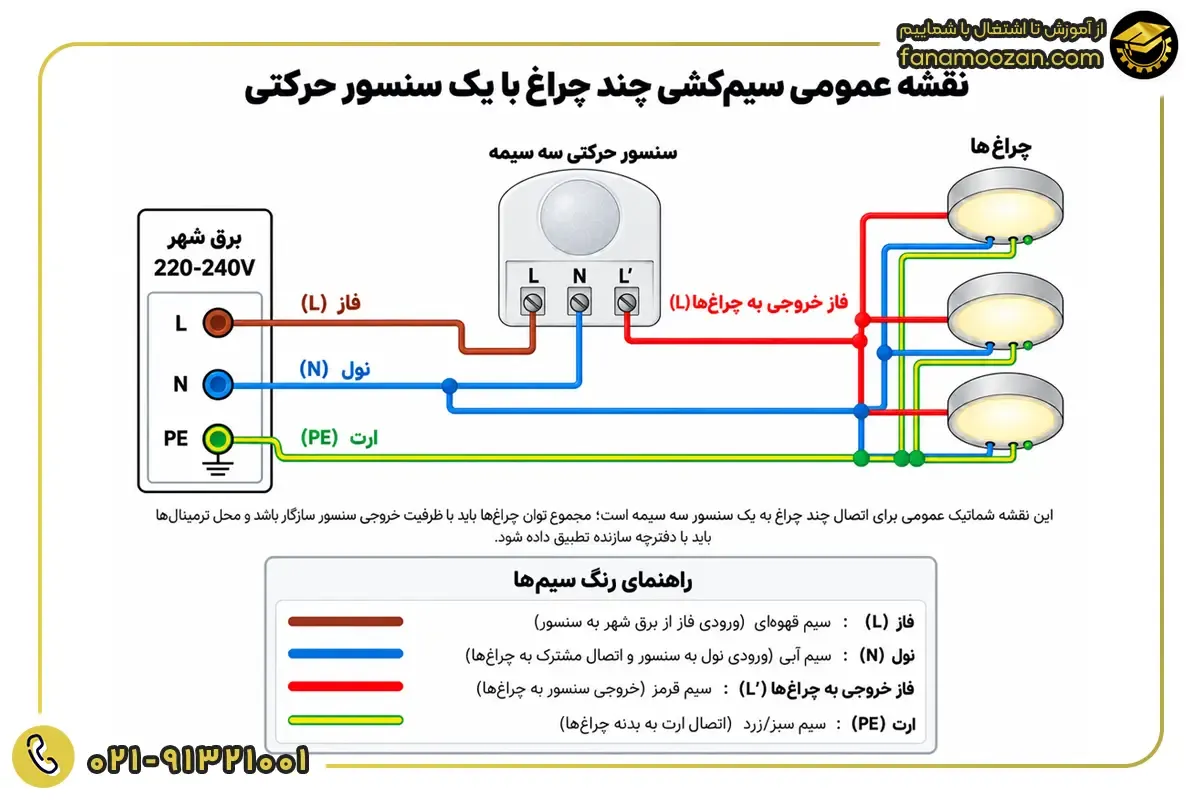

نقشه اتصال چند لامپ به یک سنسور حرکتی

اگر می‌خواهید چند چراغ راه پله با یک سنسور حرکتی روشن و خاموش شوند، باید آن‌ها را به‌صورت موازی به خروجی سنسور متصل کنید. در این روش، سیم فاز هر چراغ به خروجی L′ سنسور و سیم نول آن‌ها به نول مشترک همان مدار وصل می‌شود. به این ترتیب، با تشخیص حرکت، همه چراغ‌ها هم‌زمان روشن می‌شوند و پس از پایان زمان تنظیم‌شده خاموش خواهند شد.

پیش از اتصال، مطمئن شوید مجموع توان چراغ‌ها از ظرفیت سنسور بیشتر نیست. در لامپ‌های LED، جریان لحظه‌ای هنگام روشن شدن و حداکثر تعداد چراغ مجاز نیز اهمیت دارد؛ زیرا ممکن است با وجود مصرف برق کم، فشار زیادی به خروجی سنسور وارد شود. اگر تعداد یا توان چراغ‌ها بیش از حد مجاز است، برقکار باید مدار را با تجهیزات کنترلی مناسب طراحی کند.

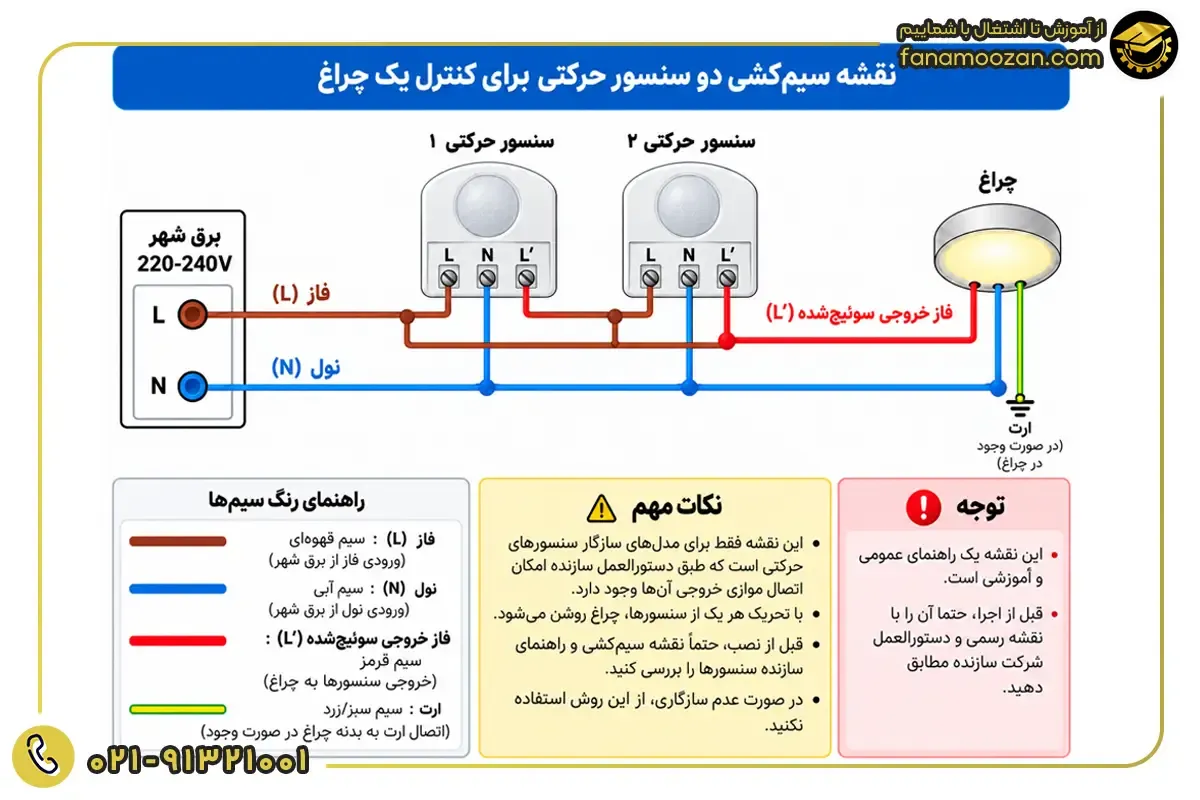

نقشه نصب دو یا چند سنسور برای کنترل یک چراغ

در راه پله‌های چندطبقه، راهروهای طولانی یا فضاهای دارای چند ورودی، ممکن است یک سنسور نتواند تمام مسیر را پوشش دهد. در این شرایط، می‌توانید از چند سنسور سازگار استفاده کنید. برای مثال، با نصب یک سنسور در پایین و دیگری در بالای راه پله، چراغ مشترک با تشخیص حرکت در هر یک از این دو قسمت روشن می‌شود.

در بعضی مدل‌های سه سیمه، امکان اتصال موازی سنسورها وجود دارد. طبق این نقشه، ترمینال L هر دو سنسور به فاز مشترک، ترمینال‌های N به نول همان مدار و خروجی‌های L′ به یکدیگر و سپس به فاز چراغ متصل می‌شوند. به این ترتیب، هر سنسور می‌تواند به‌تنهایی چراغ را روشن کند.

این روش برای همه سنسورها مناسب نیست؛ پیش از سیم‌کشی، بررسی کنید که سازنده اتصال موازی خروجی‌ها را مجاز دانسته باشد. همچنین تعداد سنسورهای قابل اتصال و شرایط تغذیه را بررسی کنید؛ زیرا بعضی مدل‌ها برای کنترل چراغ مشترک به تجهیزات یا اتصالات مخصوص نیاز دارند.

نکته مهم: در اتصال موازی چند سنسور، تمام دستگاه‌ها باید حتماً از یک فاز و یک فیوز مشترک تغذیه شوند. اگر سنسورها به دو فاز مختلف (مثلاً فاز R و S در ساختمان‌های دارای برق سه‌فاز) متصل شوند، با تحریک هم‌زمان خروجی‌ها ولتاژ بین دو فاز به ۳۸۰ ولت رسیده و رله سنسورها دچار اتصال کوتاه شدید و انفجار پلاتین می‌شود.

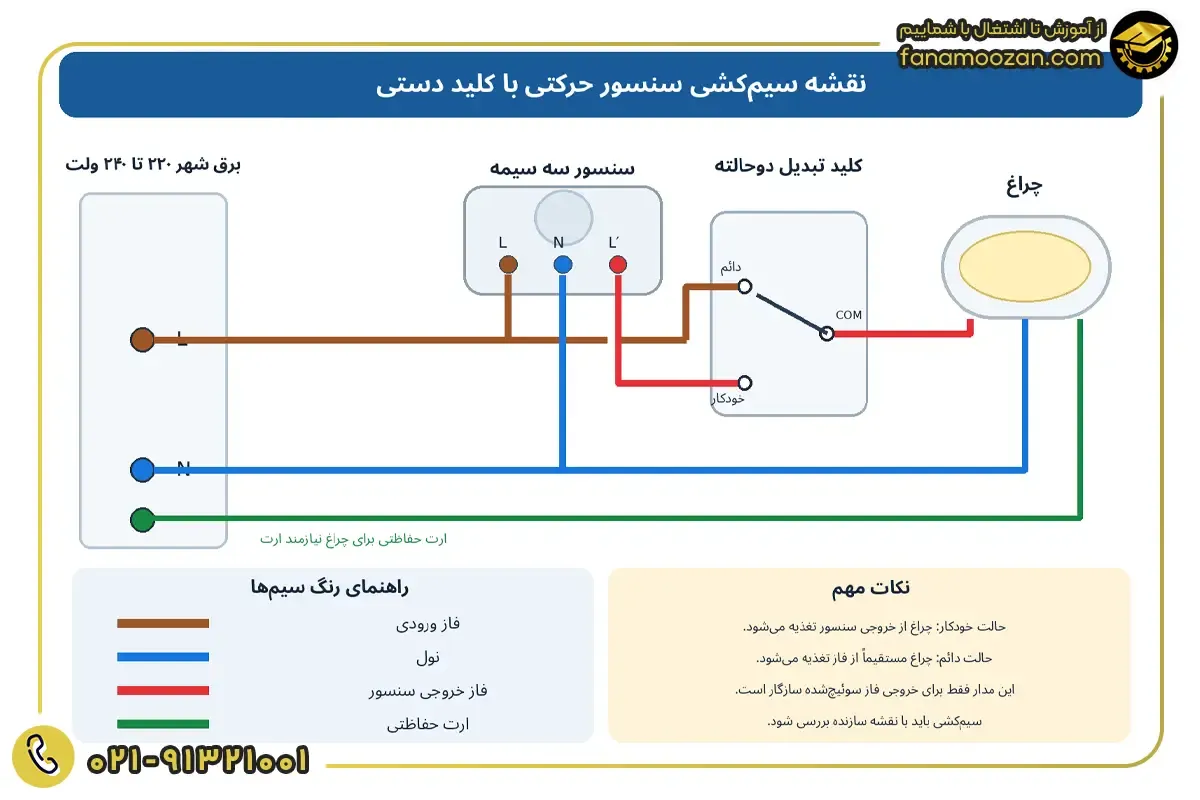

نقشه اتصال سنسور چشمی همراه با کلید دستی

اگر می‌خواهید چراغ راه پله هنگام نظافت یا تعمیرات بدون تشخیص حرکت روشن بماند، در بعضی مدارها می‌توانید از کلید تبدیل در کنار سنسور استفاده کنید. این کلید به شما اجازه می‌دهد بین روشنایی خودکار و دائم یکی را انتخاب کنید.

در نقشه این مدار، فاز ورودی به سنسور و یکی از پایه‌های انتخاب کلید تبدیل می‌رسد. خروجی L′ سنسور به پایه انتخاب دیگر و پایه مشترک کلید به فاز چراغ متصل می‌شود. نول نیز مستقیم به سنسور و چراغ می‌رسد. در یک حالت، چراغ فقط با تشخیص حرکت روشن می‌شود و در حالت دیگر، روشن می‌ماند.

توجه داشته باشید که قرار دادن کلید تک‌پل در مسیر برق سنسور، به‌تنهایی حالت روشنایی دائم ایجاد نمی‌کند. بعضی سنسورها نیز این قابلیت را به‌صورت داخلی دارند؛ بنابراین پیش از سیم‌کشی، نقشه و امکانات مدل خود را بررسی کنید.

آموزش نصب سنسور چشمی راه پله به‌صورت مرحله‌به‌مرحله

برای نصب سنسور چشمی راه پله، مراحل زیر را به‌ترتیب دنبال کنید. این مراحل برای سنسورهای دو سیمه و سه سیمه کاربرد دارند، اما نحوه اتصال سیم‌ها در هر مدل متفاوت است و باید مطابق نقشه مخصوص همان سنسور انجام شود:

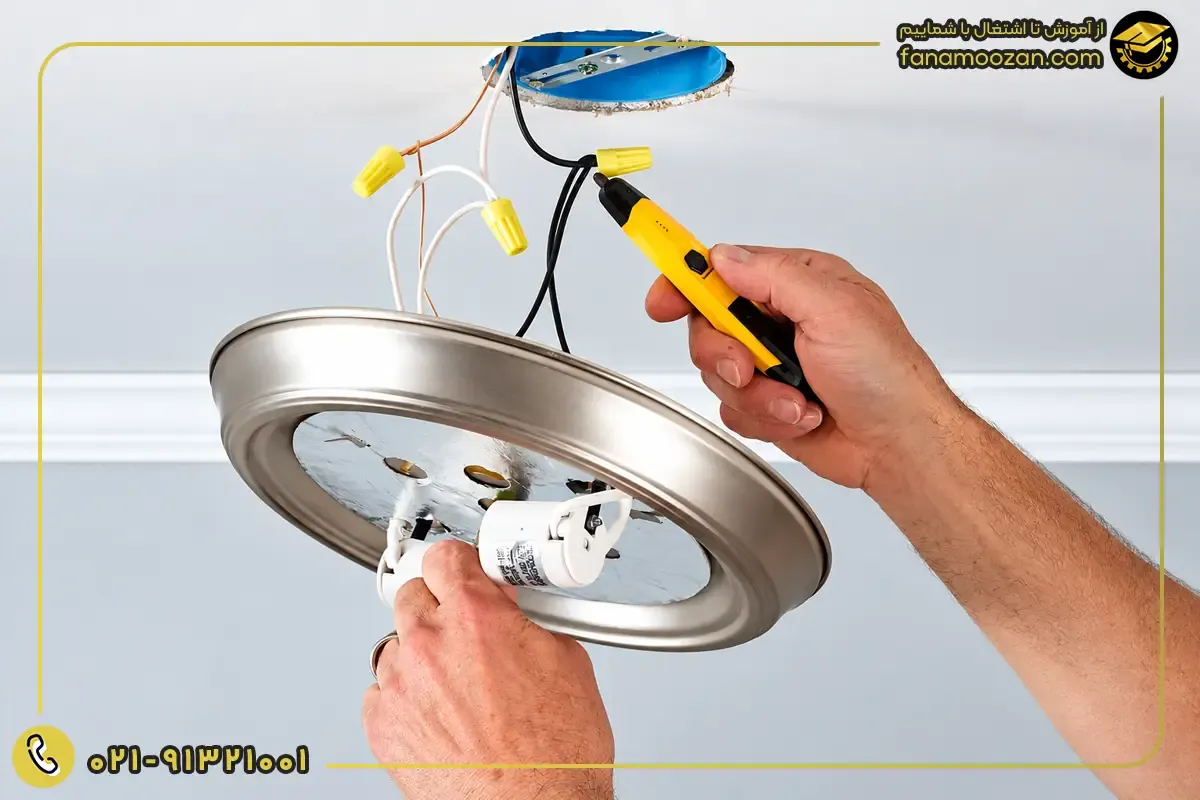

1.      قطع برق و بررسی سیم‌های موجود

ابتدا برق روشنایی راه پله را از طریق کلید مینیاتوری داخل تابلو قطع کنید و مطمئن شوید هنگام نصب دوباره وصل نمی‌شود. سپس با تستر ولتاژ دوقطبی استاندارد، بی‌برق بودن سیم‌ها را بررسی کنید. در ادامه باید فاز ورودی، سیم برگشتی چراغ و در صورت وجود، نول را شناسایی کنید. برای سنسور سه سیمه به نول در محل نصب نیاز دارید، اما مدل دو سیمه معمولاً بدون آن کار می‌کند. دقت کنید که  اگر مدار به تایمر قدیمی متصل است، پیش از تغییر سیم‌کشی، اتصالات آن نیز باید بررسی شوند.

نکته مهم: رنگ سیم‌ها، به‌ویژه در ساختمان‌های قدیمی، همیشه قابل‌اعتماد نیست؛ بنابراین فاز، نول، ارت و سیم برگشتی چراغ باید به‌درستی شناسایی شوند. اگر مدار به تایمر قدیمی متصل است یا از چند مسیر تغذیه می‌شود، پیش از تغییر اتصالات، سیم‌کشی موجود را بررسی کنید. شناسایی سیم‌ها و اجرای اتصالات برق باید توسط برقکار حرفه‌ای ساختمان انجام شود.

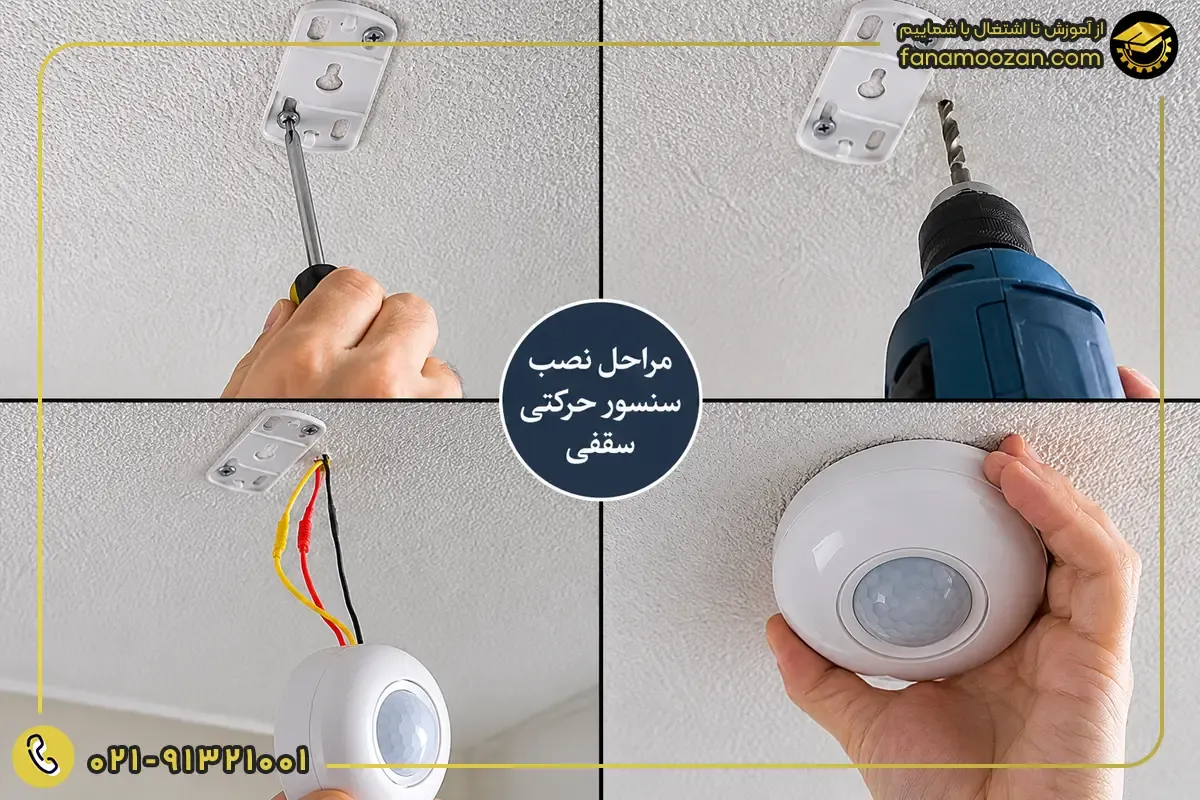

2.      نصب پایه سنسور در محل مناسب

قاب سنسور را طبق دفترچه محصول باز کنید و پایه را در محل انتخاب‌شده قرار دهید. محل پیچ‌ها را علامت بزنید و پس از بررسی نبود کابل یا لوله در مسیر سوراخ‌کاری، پایه را با پیچ و رول‌پلاک مناسب محکم کنید و سیم‌ها را از ورودی مخصوص پایه عبور دهید. در مدل‌های روکار نیز دقت کنید قطعات آب‌بندی و محل ورود کابل درست نصب شوند.

3.      اتصال سیم‌ها به ترمینال سنسور

سیم‌ها را مطابق نقشه مدل دو سیمه یا سه سیمه در بخش «نقشه سیم‌کشی سنسور حرکتی راه پله» متصل کنید. برای این کار، ابتدا روکش انتهای سیم‌ها را به اندازه مشخص‌شده توسط سازنده بردارید. اگر سیم‌ها افشان هستند، بررسی کنید که ترمینال به سرسیم نیاز دارد یا خیر؛ سپس قسمت فلزی سیم را داخل ترمینال قرار دهید تا روکش آن زیر پیچ یا گیره نماند.

پیچ‌ها را نیز به اندازه توصیه‌شده محکم کنید تا اتصال در اثر لرزش یا جابه‌جایی سیم شل نشود. همچنین از سفت کردن بیش‌ازحد آن‌ها خودداری کنید؛ زیرا ممکن است به سیم یا ترمینال آسیب برسد.

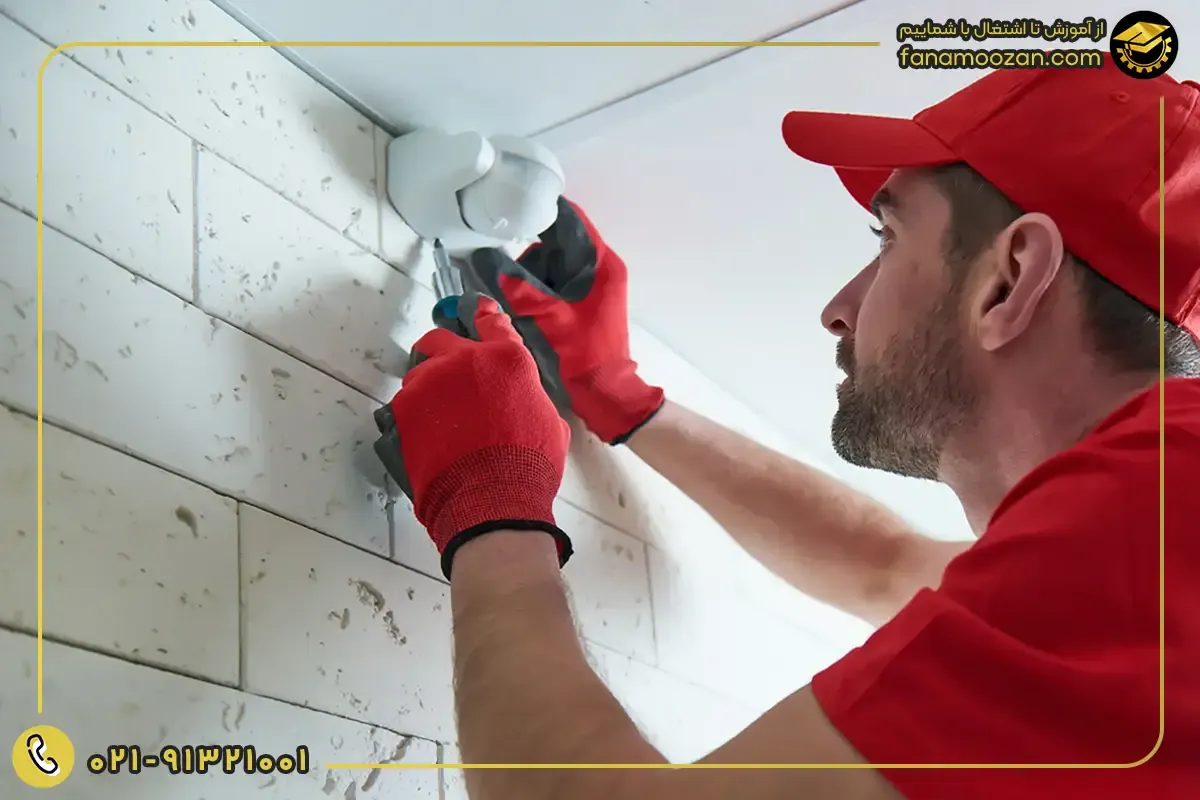

4.      بستن بدنه و بررسی اتصالات

پیش از بستن قاب، مطمئن شوید سیم‌ها محکم هستند، عایق آن‌ها آسیبی ندیده و هیچ قسمت لختی بیرون از ترمینال باقی نمانده است. همچنین سیم‌ها نباید زیر لبه قاب یا محل قفل شدن بدنه گیر کنند. سپس بدنه سنسور را روی پایه محکم کنید و اگر دستگاه قابلیت تنظیم جهت لنز دارد، آن را به سمت مسیر رفت‌وآمد افراد قرار دهید.

5.      وصل برق و تست عملکرد سنسور

پس از اطمینان از ایمن بودن اتصالات، برق مدار را وصل کنید. بعضی سنسورها برای آماده‌شدن به زمان کوتاهی نیاز دارند که مقدار آن در دفترچه دستگاه مشخص شده است. برای آزمایش، TIME را روی زمان کوتاه و LUX را در حالتی قرار دهید که سنسور در نور فعلی فعال شود. سپس از محدوده دید آن عبور کنید؛ چراغ باید روشن شود و اگر حرکت دیگری تشخیص داده نشود، پس از زمان تنظیم‌شده خاموش شود. اگر چراغ دیر روشن می‌شود یا حرکت شما را تشخیص نمی‌دهد، زاویه دید، محل نصب و تنظیمات دستگاه را دوباره بررسی کنید.

نکته مهم: بعضی سنسورهای حرکتی پس از وصل برق، حدود ۳۰ تا ۶۰ ثانیه زمان نیاز دارند تا آماده کار شوند. در این مدت ممکن است چراغ روشن بماند یا سنسور به حرکت واکنش نشان ندهد. بهتر است تا پایان این زمان صبر کنید و سپس عملکرد دستگاه را آزمایش کنید.

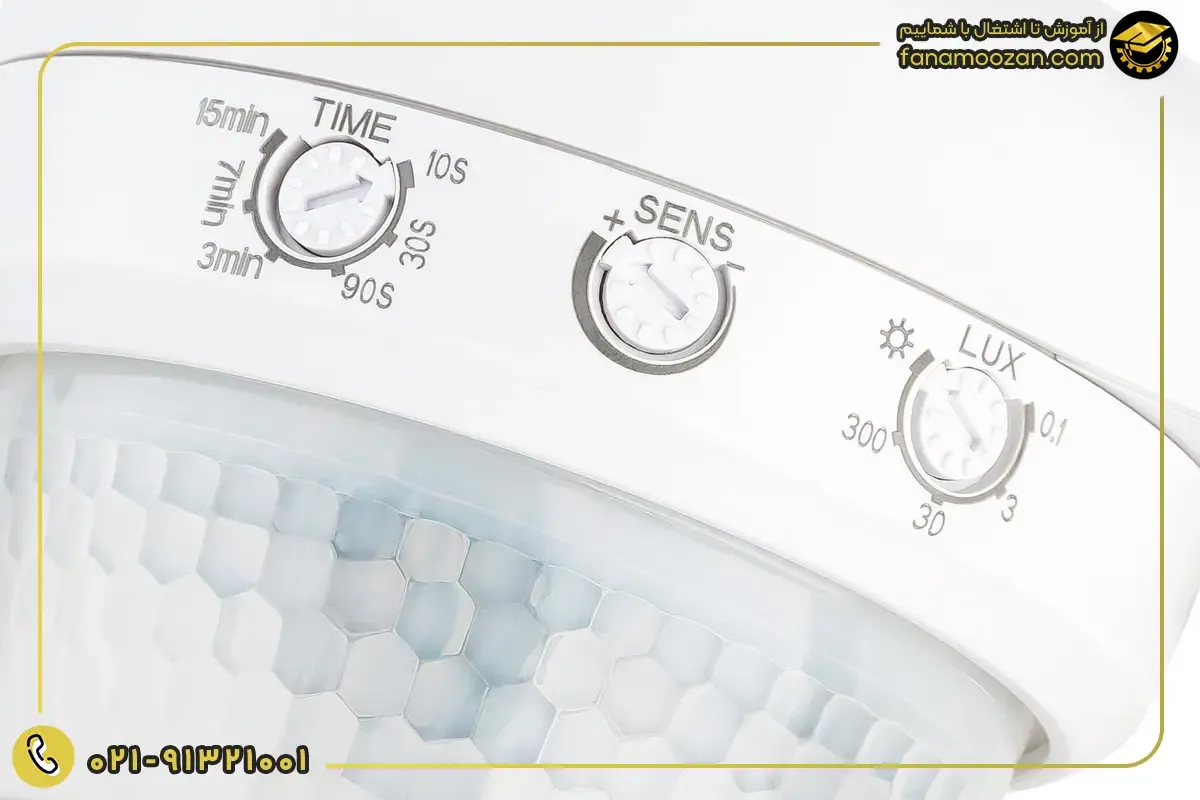

نحوه تنظیم سنسور چشمی راه پله بعد از نصب

پس از نصب سنسور چشمی راه پله، باید زمان روشن ماندن چراغ، میزان نور محیط و حساسیت تشخیص حرکت را تنظیم کنید. بیشتر سنسورها دو یا سه ولوم با علامت‌های TIME، LUX و SENS دارند؛ البته در بعضی مدل‌ها این تنظیمات از طریق کلیدهای داخلی، ریموت یا نرم‌افزار انجام می‌شود:

تنظیم زمان روشن ماندن چراغ با ولوم TIME

ولوم TIME مشخص می‌کند چراغ پس از آخرین حرکت، چه مدت روشن بماند. هرچه زمان را بیشتر کنید، چراغ دیرتر خاموش می‌شود. برای شروع، زمان را روی حدود یک دقیقه قرار دهید و با توجه به طول راه پله و میزان رفت‌وآمد، آن را کم یا زیاد کنید. برای تنظیم اولیه سنسور، می‌توانید از جدول زیر نیز کمک بگیرید:

این مقادیر پیشنهادی هستند؛ تنظیم نهایی را با توجه به مشخصات سنسور و مدت لازم برای عبور افراد انجام دهید.

تنظیم حساسیت به نور محیط با ولوم LUX

با ولوم LUX تعیین می‌کنید سنسور در چه میزان روشنایی اجازه روشن کردن چراغ را داشته باشد. در بیشتر مدل‌ها، چرخاندن ولوم به سمت علامت خورشید باعث می‌شود سنسور در محیط روشن نیز فعال شود؛ با تنظیم آن به سمت ماه، چراغ فقط در نور کمتر روشن می‌شود.

اگر راه پله در طول روز نور کافی دارد، LUX را به سمت ماه تنظیم کنید تا چراغ‌ها بی‌دلیل روشن نشوند. برای راه پله‌های کم‌نور یا بدون پنجره نیز، ممکن است به تنظیم بالاتری نیاز داشته باشید.

نکته مهم: عملکرد این بخش از سنسور، دقیقاً مشابه مدار الکتریکی فتوسل است که با سنجش تاریکی محیط، فرمان وصل جریان را صادر می‌کند.

تنظیم برد و حساسیت تشخیص حرکت با ولوم SENS

ولوم SENS در مدل‌های مجهز به این قابلیت، حساسیت تشخیص حرکت را تنظیم می‌کند. با افزایش آن، سنسور ممکن است حرکت افراد را از فاصله بیشتری تشخیص دهد، اما احتمال روشن شدن ناخواسته چراغ نیز بیشتر می‌شود.

ابتدا SENS را روی مقدار متوسط قرار دهید و با عبور از نقاط مختلف راه پله، عملکرد آن را بررسی کنید. سپس در صورت نیاز، حساسیت را تغییر دهید. توجه داشته باشید که این تنظیم لزوماً زاویه دید سنسور را افزایش نمی‌دهد؛ ارتفاع نصب، جهت حرکت و نوع دستگاه نیز بر محدوده تشخیص تأثیر دارند.

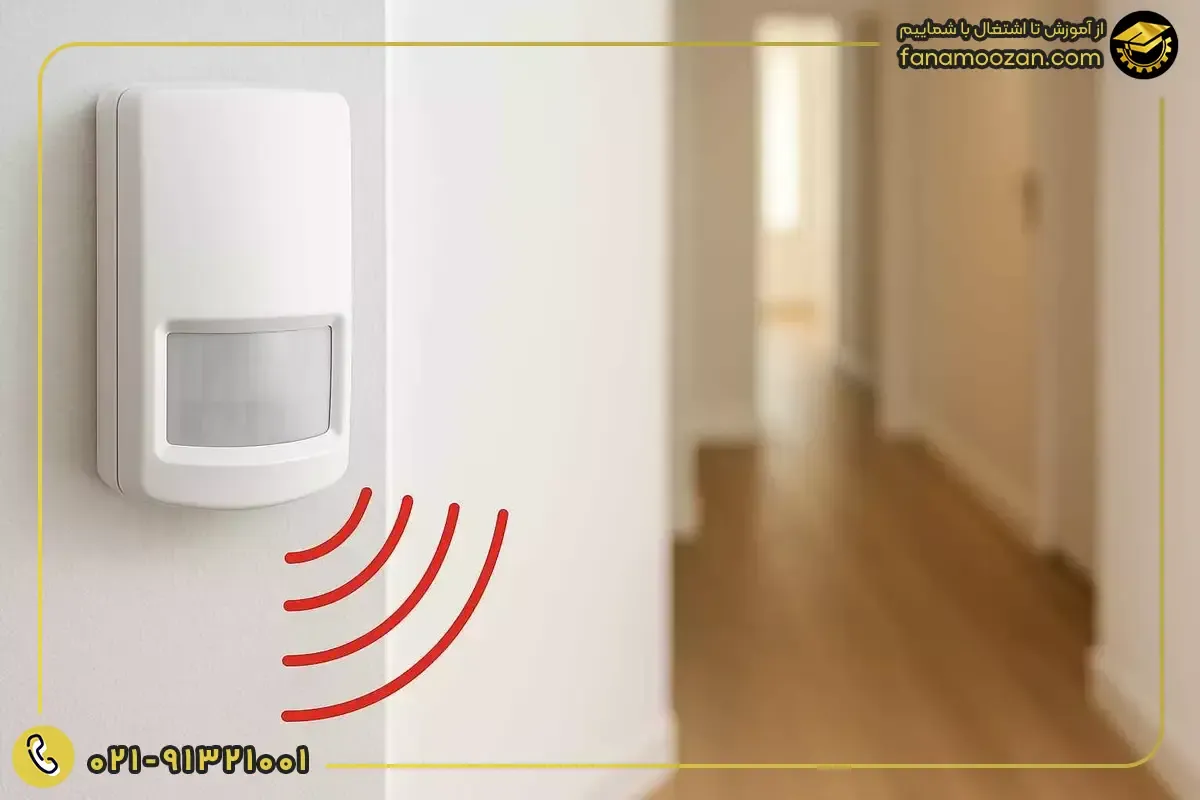

مشکلات رایج سنسور چشمی راه پله و روش رفع آن‌ها

اگر سنسور چشمی راه پله درست کار نمی‌کند، لزوماً خراب نیست. گاهی مشکل به تنظیمات TIME و LUX، محل نصب، ناسازگاری لامپ یا سیم‌کشی مربوط می‌شود. در ادامه، علت مشکلات رایج و روش برطرف کردن آن‌ها را بررسی می‌کنیم:

تشخیص ندادن حرکت و روشن نشدن چراغ

اگر چراغ با عبور افراد روشن نمی‌شود، ابتدا تنظیم LUX را بررسی کنید. ممکن است سنسور روی حالت شب تنظیم شده باشد و در روشنایی روز فعال نشود. برای آزمایش، LUX را مطابق راهنمای دستگاه روی حالتی قرار دهید که سنسور در روز نیز کار کند. سپس جهت نصب، فاصله افراد تا سنسور و سالم بودن چراغ را بررسی کنید.

اگر مشکل ادامه داشت، برق مدار را قطع کنید و پس از اطمینان از بی‌برق بودن سیم‌ها با تستر مناسب، اتصالات را با نقشه سنسور تطبیق دهید.

یکسره روشن ماندن چراغ سنسوردار

اگر چراغ پس از پایان زمان تنظیم‌شده خاموش نمی‌شود، ابتدا بررسی کنید سنسور روی حالت روشنایی دائم نباشد و TIME بیش از حد طولانی تنظیم نشده باشد.

تشخیص مداوم حرکت یا قرار گرفتن سنسور PIR نزدیک وسایل گرمایشی و دریچه تهویه نیز ممکن است چراغ را روشن نگه دارد. اگر با اصلاح این موارد مشکل برطرف نشد، برق را قطع کنید و پس از تأیید بی‌برق بودن مدار، اتصالات را با نقشه دستگاه مقایسه کنید. اگر سیم‌کشی درست است، احتمال خرابی رله خروجی سنسور وجود دارد.

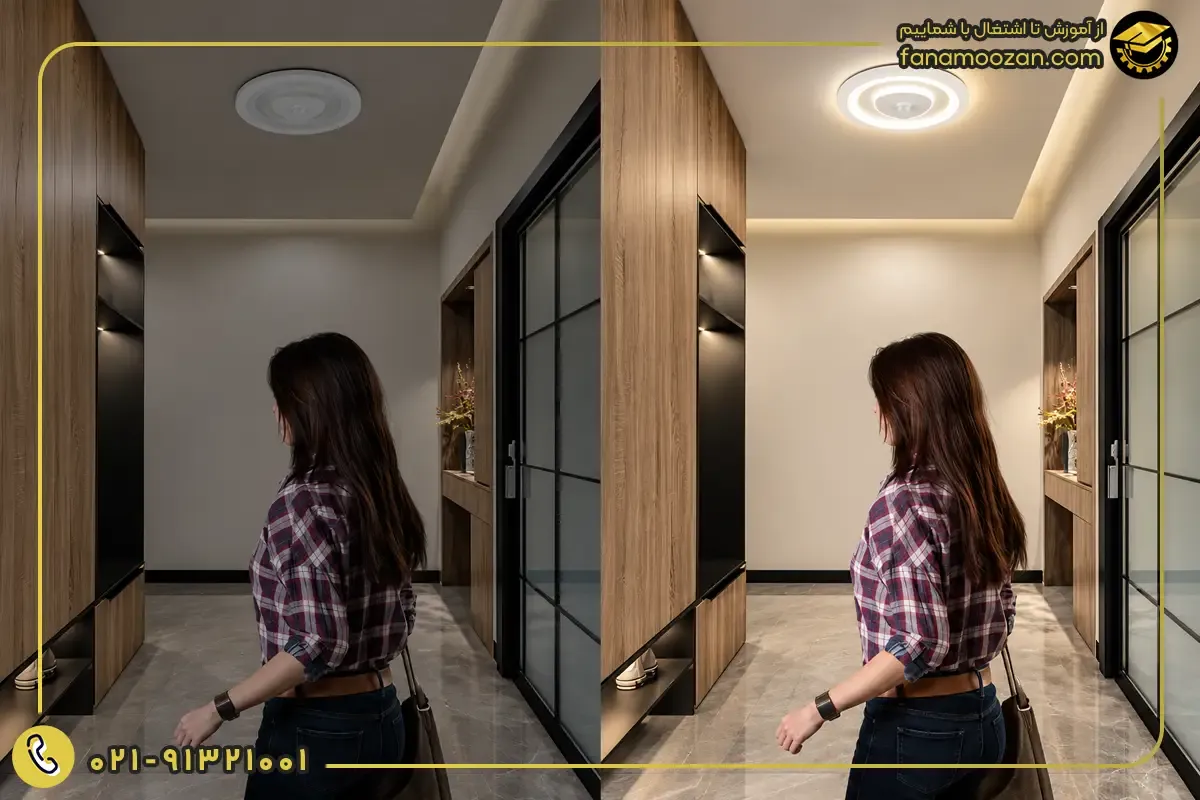

روشن شدن چراغ سنسور در طول روز

این مشکل معمولاً به تنظیم LUX و عملکرد مقاومت نوری داخل سنسور مربوط است. اگر آستانه روشنایی بالا باشد، سنسور حتی در طول روز هم چراغ را روشن می‌کند. برای رفع مشکل، ولوم را به سمت علامت ماه بچرخانید تا سنسور فقط در نور کمتر فعال شود. همچنین اگر سنسور در قسمت تاریک راه پله نصب شده باشد، ممکن است با وجود روشن بودن سایر قسمت‌ها، نور محل نصب برای جلوگیری از فعال شدن آن کافی نباشد.

چشمک زدن یا روشن و خاموش شدن مداوم چراغ

اگر لامپ LED در حالت خاموش چشمک می‌زند یا کم‌نور روشن می‌ماند، ممکن است با سنسور سازگار نباشد. این مشکل در بعضی سنسورهای دو سیمه، به‌دلیل جریان نشتی یا کم بودن توان لامپ، بیشتر دیده می‌شود.

ابتدا حداقل بار موردنیاز سنسور و سازگاری آن با لامپ را بررسی کنید. در صورت نیاز، از لامپ سازگار یا ماژول بای‌پس تأییدشده سازنده استفاده کنید. خازن معمولی را بدون تأیید سازنده به مدار اضافه نکنید.

نکته مهم: اگر چراغ به‌طور کامل و پی‌درپی روشن و خاموش می‌شود، تنظیم LUX، محل نصب و احتمال تشخیص مکرر حرکت را نیز بررسی کنید.

تأخیر در روشن شدن چراغ و کاهش برد تشخیص حرکت

اگر چراغ دیر روشن می‌شود یا سنسور فقط حرکت افراد نزدیک را تشخیص می‌دهد، ابتدا ارتفاع نصب، جهت لنز و وجود موانع را بررسی کنید. سنسورهای PIR معمولاً حرکت افراد از عرض محدوده دید را بهتر از حرکت مستقیم به سمت خود تشخیص می‌دهند.

کثیفی لنز و کم بودن اختلاف دمای بدن با محیط نیز ممکن است برد تشخیص را کاهش دهد. لنز را طبق راهنمای سازنده تمیز کنید و در مدل‌های دارای SENS، حساسیت را دوباره تنظیم کنید. اگر مشکل ادامه داشت، برد سنسور را با ابعاد محل نصب مقایسه کنید و در صورت نیاز، محل قرارگیری آن را تغییر دهید.

سوالات متداول درباره نصب سنسور حرکتی راه پله

آیا می‌توان سنسور حرکتی را جایگزین کلید تک‌پل قدیمی کرد؟

بله، اگر داخل قوطی کلید سیم نول ندارید، می‌توانید از سنسور دو سیمه مخصوص نصب به‌جای انواع کلید برق قدیمی استفاده کنید. این سنسور به فاز ورودی و سیم برگشتی چراغ متصل می‌شود. پیش از خرید، فضای داخل قوطی کلید، نوع لامپ و حداقل توان موردنیاز سنسور را بررسی کنید تا هنگام نصب یا استفاده دچار مشکل نشوید.

چگونه سنسور چشمی را جایگزین تایمر مرکزی راه پله کنیم؟

برای جایگزین کردن تایمر مرکزی با سنسور چشمی، ابتدا سیم‌کشی تایمر و چراغ‌های طبقات را بررسی کنید. سپس باید برق سنسورها را به‌صورت دائم تأمین کنید تا بتوانند با تشخیص حرکت، چراغ‌ها را روشن کنند. در این روش، ممکن است لازم باشد تایمر قدیمی از مدار خارج شود و اتصالات آن تغییر کند.

اگر می‌خواهید چند سنسور چراغ‌های مشترک راه پله را کنترل کنند، از مدل‌هایی استفاده کنید که امکان اتصال به یک مدار روشنایی مشترک را دارند؛ زیرا در همه سنسورها نمی‌توانید خروجی‌ها را مستقیماً به یکدیگر وصل کنید.

آیا حرکت حیوانات خانگی یا حشرات باعث روشن شدن سنسور می‌شود؟

بله، سنسورهای PIR ممکن است حرکت سگ، گربه یا حشرات نزدیک لنز را تشخیص دهند و چراغ را روشن کنند. برای کاهش این مشکل، اگر سنسور ولوم SENS دارد، حساسیت آن را کمتر کنید و زاویه دید دستگاه را تنظیم کنید. در محل‌هایی که حیوانات رفت‌وآمد زیادی دارند، سنسورهای دارای قابلیت کاهش واکنش به حیوانات (Pet-Immune)  نیز می‌توانند فعال شدن ناخواسته را کاهش دهند.

حداکثر چند لامپ LED می‌توان به یک سنسور حرکتی وصل کرد؟

تعداد لامپ‌ها به ظرفیت خروجی سنسور، مجموع توان مصرفی و جریان لحظه‌ای روشن شدن آن‌ها بستگی دارد. برای مثال، اگر ظرفیت خروجی سنسور برای لامپ LED برابر ۳۰۰ وات باشد، مجموع توان لامپ‌ها نباید از این مقدار بیشتر شود؛ اما این عدد به‌تنهایی اتصال ۱۵ لامپ ۲۰ واتی را تضمین نمی‌کند. باید حداکثر تعداد لامپ و جریان راه‌اندازی مجاز را نیز از مشخصات فنی سنسور بررسی کنید.

چرا برد سنسور حرکتی در هوای گرم کاهش پیدا می‌کند؟

سنسورهای PIR تغییرات تابش مادون قرمز را هنگام حرکت افراد تشخیص می‌دهند. وقتی دمای محیط به دمای سطح بدن و لباس نزدیک می‌شود، تشخیص حرکت برای سنسور دشوارتر خواهد شد. به همین دلیل، ممکن است در روزهای گرم چراغ دیرتر روشن شود یا سنسور حرکت را از فاصله کمتری تشخیص دهد. برای بهبود عملکرد، جهت نصب و حساسیت SENS را تنظیم کنید و سنسور را نزدیک وسایل گرمایشی قرار ندهید.

آیا می‌توان سنسور چشمی راه پله را در حیاط یا فضای باز نصب کرد؟

بله، به شرطی که سنسور مخصوص فضای بیرونی باشد. برای محل‌هایی که در معرض پاشش باران قرار دارند، معمولاً سنسور با درجه حفاظت IP44 یا بالاتر مناسب است. در فضاهای بسیار مرطوب، پرگردوغبار یا در معرض شست‌وشوی مستقیم، ممکن است به درجه حفاظت بیشتری نیاز داشته باشید. سنسورهای داخلی IP20 برای نصب در معرض باران مناسب نیستند.
