ابزارهای مورد نیاز نصب و تعمیرات پکیج

ابزارهای مورد نیاز برای نصب و تعمیرات پکیج به دو گروه یک: تجهیزات کارگاهی شامل میزکار، گیره موازی و گیره آهنگری، لوله گیر، وسایل کمکی برای بستن کار به گیره، وسایل اندازه گیری، اره ها، تیغه اره ها، انواع سوهان، شابر، سوزن خط کش، سمبه نشان، ابزارهای سوراخ کاری، ابزارهای قلاویز کاری، ابزارهای حدیده کاری، اتصالات و گروه دو: ابزارهای تخصصی نصب و تعمیر پکیج شامل جعبه ابزار، انبردست، پیچ گوشتی، کاتر، آچار شلاقی تک دسته و دو دسته، دم باریک، آلن، چکش، تلمبه، فاز متر، آچار فرانسه، آچارهای تخت، کمان اره، انبر قفلی، قیچی ورق بر، تراز، دستکش، سیم چین، دریل، مولتی متر، کفش کار، گوشی، عینک، سیم سیار، اتوی لوله تقسیم می شوند.

نحوه استفاده از ابزارهای نصب و تعمیرات دستگاههای پکیج برای عیب و تعمیرات تخصصی این دستگاهها در دوره آموزش تعمیرات پکیج آموزشگاه فن آموزان بصورت عملی و بر روی انواع برندهای پکیج موجود در کارگاههای عملی و مجهز فن آموزان، آموزش داده می شوند. برای مشاهده جزئیات بیشتر و سرفصل های کامل این دوره روی تصویر زیر کلیک نمایید.

ویدئو معرفی وسایل مورد نیاز نصب و تعمیر پکیج

1. ابزارهای کارگاهی مورد نیاز برای نصب و تعمیر پکیج

• میز کار

میز کار پکیج یک میز فلزی است که رویه آن می تواند از جنس چوبی باشد و معمولا پایه های آن باید به زمین محکم شوند. ارتفاع استاندارد میز کار پکیج 80 سانتی متر است. معمولا یک گیره به یکی از پایه های میز کار نصب می شود.

• گیره ها

وظیفه گیره این است که اجسامی که متعادل نیستند و نمی توانند در یک جا ثابت بمانند را به وسیله گیره ثابت کنیم تا بتوان روی آن کار انجام داد. گیره های مورد نیاز برای تعمیر پکیج در سه نوع نوع موازی و آهنگری و لوله گیر موجود هستند.

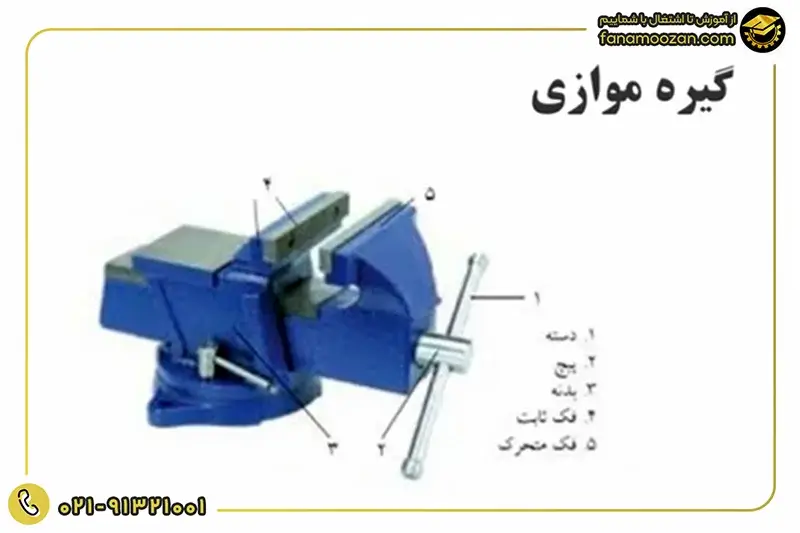

گیره موازی: گیره موازی از یک دسته، پیچ، بدنه و دو فک تشکیل شده است: فک ثابت و فک متحرک. این دو فک به وسیله یک پیچ و مهره به هم نزدیک می شوند. عرض فک های گیره های موازی از 50 تا 200 میلی متر است و جنس آن نیز از چدن خاکستری است که شکننده است و قابلیت چکش خواری و خم کاری را ندارد.

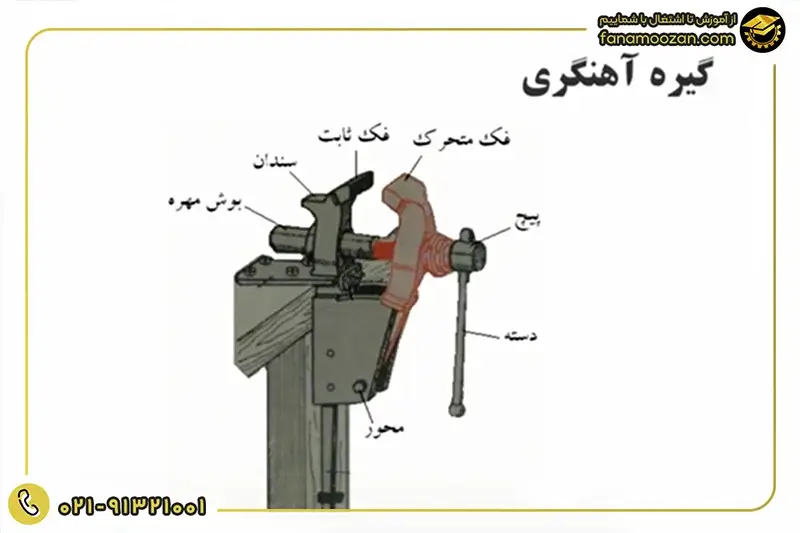

گیره آهنگری: بر خلاف گیره موازی که فک های آن موازی بسته می شوند، فک های گیره آهنگری به صورت شعاعی بسته می شوند و جنس آن نیز از فولاد به روش آهنگری است؛ بسیار محکم هستند و قابلیت این را دارند که روی آن ها چکش خواری و خم کاری انجام شود. این گیره هم مانند گیره موازی از دسته، پیچ، فک ثابت و فک متحرک تشکیل شده است و دارای یک محور نیز هست که به صورت شعاعی باز می شود و برای آهنگر ها و کسانی که نیاز دارند بر روی اجسام ضربه بزنند استفاده می شود.

فک های گیره های آهنگری در عرض های 100، 125 ، 150 و 200 میلی متر در بازار موجود هستند.

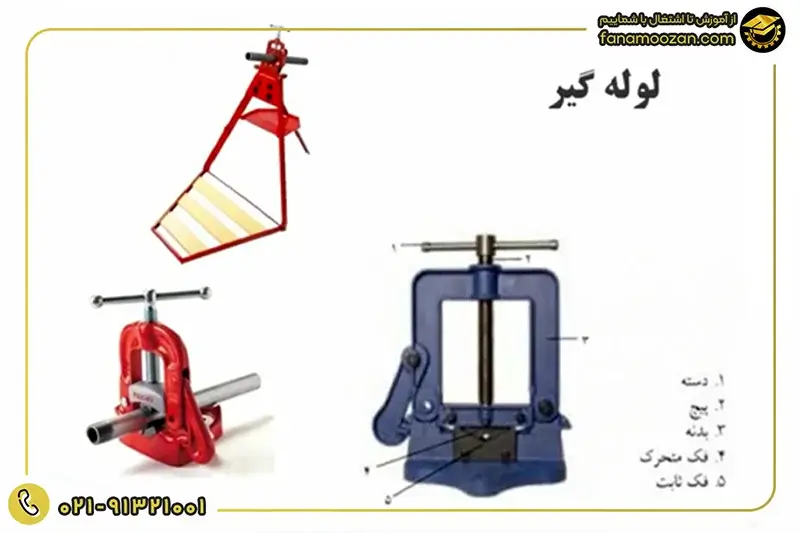

لوله گیر: قطعاتی که لوله گیر می تواند بگیرد از 40 تا 200 میلی متر است. جنس لوله گیر چندان دارای اهمیت نیست، اما معمولا از جنس فولاد و محکم ساخته می شوند. دارای دسته، پیچ، فک ثابت و فک متحرک هستند که لوله ها را به آن می بندند.

یک سری از این لوله گیر ها به میز بسته می شوند و یک سری دیگر که به آن ها لوله گیر صحرایی گفته می شود برای بردن به محل کار مناسب هستند. معمولا زمانی که لوله کش ها می خواهند از لوله گالوانیزه استفاده کنند، از این نوع گیره استفاده می نمایند.

• وسایل کمکی برای بستن کار به گیره

به این وسایل لبه گیر نیز گفته می شود. برای نگهداری لوه کوچک به صورت عمودی و ثابت باید آن را به گیره ببندید. جنس این لبه گیر ها از ماده ای نرم مانند چرم، آلومینیوم و مقوا ساخته شده است تا هم مانع آسیب دیدن فک ها شوند و هم بتوانند آن جسم را محکم نگه دارند.

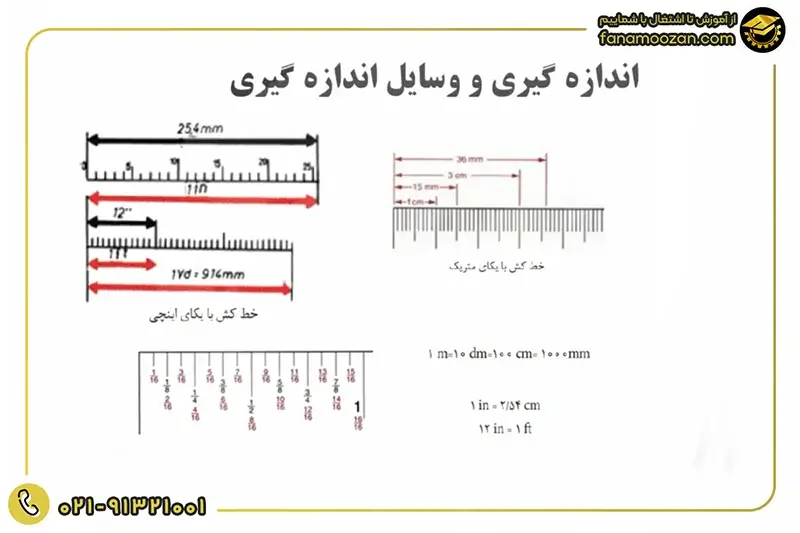

• وسایل اندازه گیری

به طور کلی دو واحد برای متر در نظر گرفته می شوند. معمولا ایران از واحد متریک استفاده می نماید اما کشور هایی مانند انگلیس و آمریکا از واحد اینچ استفاده می کنند. یک متر برابر با 10 دسی متر،100 سانتی متر و 1000 میلی متر است. و یک اینچ برابر با 2.54 سانتی متر است و 12 اینچ نیز برابر با 1 فوت است.

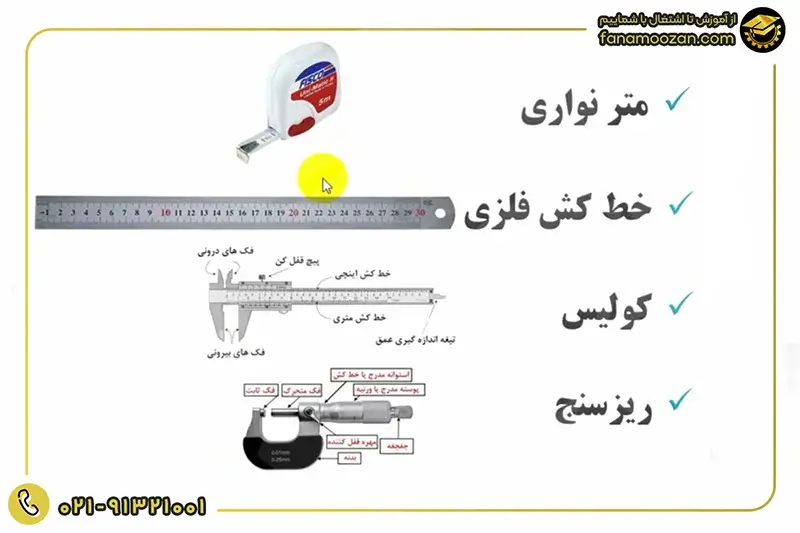

لوازم اندازه گیری متر

لوازم اندازه گیری متر عبارتند از:

• متر نواری
• خط کش فلزی
• کولیس
• ریز سنج

در نصب دستگاههای پکیج، متر نواری نسبت به سایر ابزار های اندازه گیری متر کاربردی تر است.

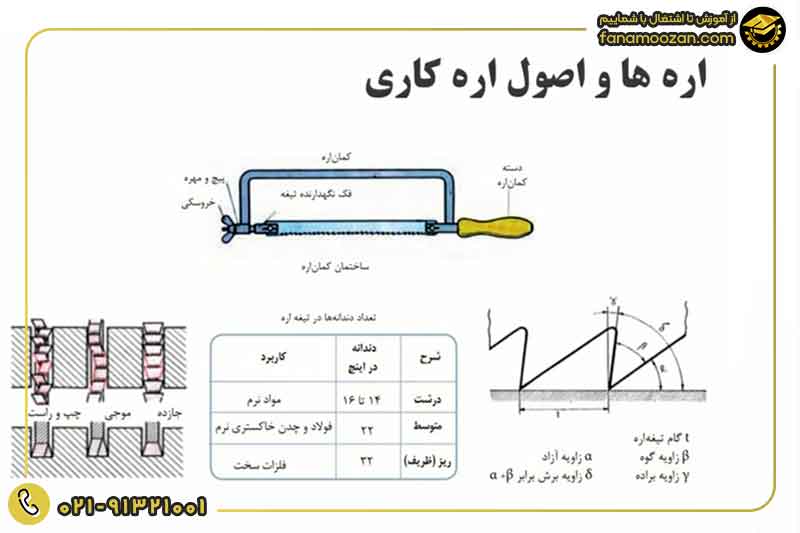

• اره ها و اصول اره کاری

اره ها از دسته کمان اره، کمان اره، فک نگهدارنده اره، پیچ و مهره و خروسکی که باعث می شود تیغه اره در داخل اره ثابت نگه داشته شود، تشکیل شده اند.

اصول اره کاری در تعمیر دستگاههای پکیج به این صورت است که در ابتدای کار باید کمان اره را با زاویه 10 الی 15 درجه نسبت به ابتدای قطعه ای که روی آن کار می کنید در دست بگیرید و در نهایت روی کار صاف شوید. به دلیل اینکه زمانی که اره را به سمت جلو هول می دهیم، فشاری رو به جلو وارد می کنیم اما زمانی که به سمت عقب هل می دهیم فشاری وارد نمی کنیم، حتما باید دندانه های تیغه اره را به سمت جلو ببندیم.

• تیغه اره ها

تیغه اره ها سایز های درشت، متوسط و یا ظریف دارند. و در انواع جا زده، موجی و چپ و راست در بازار موجود هستند که مانع از پخش براده های کار در زمان برش زدن می شوند.

در تیغه اره های سایز درشت 14 تا 16 دندانه در اینچ، در سایز متوسط 22 دندانه و سایز ریز 32 دندانه در اینچ وجود دارد. همچنین گام دندانه های اره هم 57 و یا 34 درجه است.

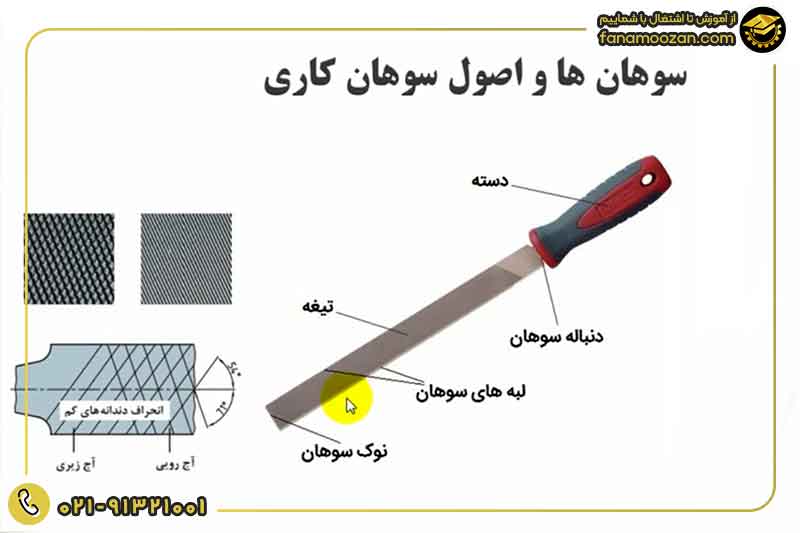

• سوهان ها و اصول سوهان کاری

سوهان ها از دسته، دنباله سوهان، لبه های سوهان، نوک سوهان و تیغه ای که طول کلی آن طول اسمی سوهان نامیده می شود، تشکیل شده اند. سوهان ها معمولا تک آج و یا دو آج هستند؛ یعنی شامل آج رویی و آج زیری هستند که 54 و 71 درجه نسبت به هم زاویه دارند. از آن جا که پاشنه سوهان که در داخل دسته قرار می گیرد و بسیار تیز است، هیچگاه نباید سوهان را بدون دسته استفاده کنید.

انواع سوهان

سوهان ها برای شکل دادن به یک کار و یا برداشتن قطعاتی از روی اجسام به کار می روند. جنس سوهان از فولاد آب دیده است؛ و بهتر است که در نفت نگهداری شوند تا آسیب نبیند. انواع مختلف سوهان ها عبارتند از:

• سوهان تخت
• سوهان چهارگوش
• سوهان مثلثی
• سوهان گرد
• سوهان نیم گرد
• سوهان کاردی

• ابزارهای شابر و اصول شابر زنی

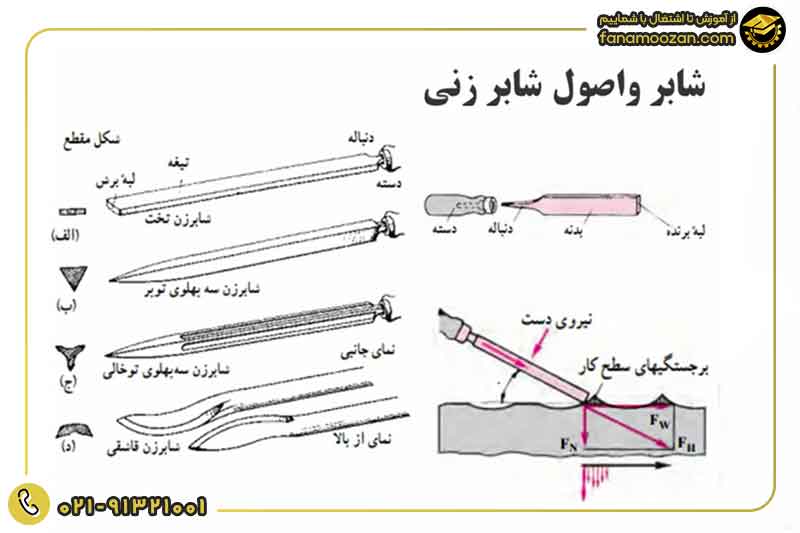

شابر ها از دسته، دنباله، بدنه و لبه برنده تشکیل شده اند و با زاویه 45 درجه روی کار قرار می گیرند. این زاویه به ما کمک می کند که براده و یا قسمت های برجسته را به صورت راحت تری از روی کار برداریم. شابر ها دارای شکل مقطعی متفاوتی هستند و شامل شابرهای تخت، سه پهلوی توپر، سه پهلوی تو خالی و قاشقی هستند.

• سوزن خط کش

این ابزار دارای سوزنی از 5 الی 20 میلی متر است و برای خط کشی روی کارها استفاده می شود.

• سمبه نشان

برای مشخص کردن محلی که می خواهیم سوراخ کاری کنیم، از سمبه نشان استفاده می شود.

• ابزارهای سوراخ کاری

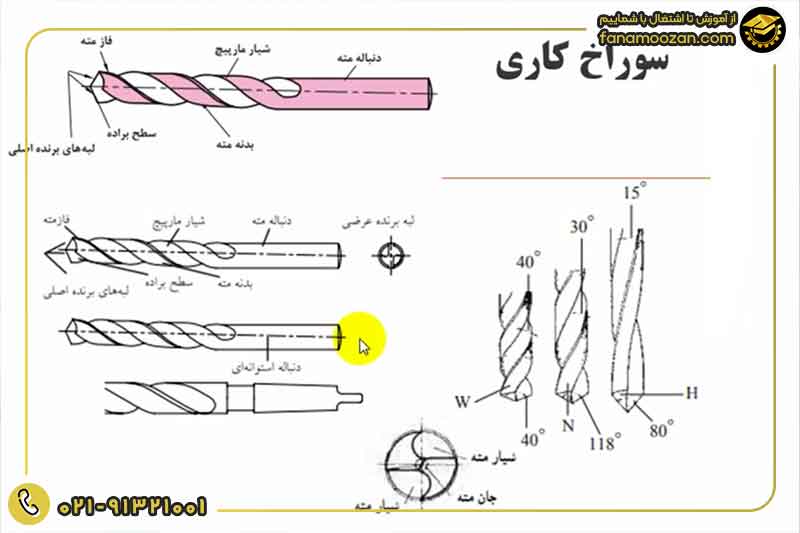

منظور از سوراخ کاری، سوراخ کردن جایی و یا قطعه ای با استفاده از دریل و انوداع مته هاست. مته ها یک لبه برنده دارند که بالاترین قسمت مته است و جان مته نیز گفته می شود. به لبه مته نیز، فاز مته گفته می شود همچنین بدنه، شیار مارپیچ و دنباله نیز در مته وجود دارد.

سه مته ای که در تصویر زیر مشاهده می کنید، با هم تفاوت هایی دارند. پایین ترین مته تصویر، یک زائده در قسمت انتهایی آن دارد که به آن زبانه هم گفته می شود و زمانی استفاده می شود که قطر مته 13 میلی متر به بالا باشد. معمولا مته را به صورتی قرار می دهند که زائده داخل شیاری که مته داخل آن قرار گرفته است بیفتد و باعث شود که مته داخل سه نظام دریل کاملا محکم شود.

همچنین مته ها از سه تیپ W، N و H تشکیل شده اند. تیپ H برای مواد سخت مانند برنج، برنز، فولاد سخت، منیزیم و یا دیوار ها، تیپ W برای آلومینیوم و مس و تیپ N هم برای فولاد، فولاد ریخته گری و چدن استفاده می شوند.

• ابزارهای قلاویز کاری

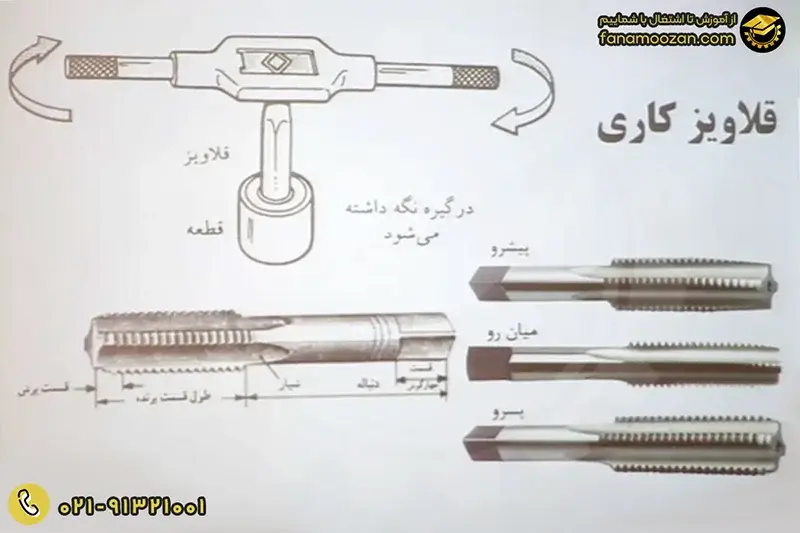

قلاویز کاری به دندانه دار کردن داخل پیچ و مهره و قطعات دیگر گفته می شود. دندانه دار کردن قطعات با سه قلاویز صورت می گیرد: قلاویز پیش رو، قلاویز میان رو و قلاویز پسرو. در ابتدا باید از یک قلاویز سایز کوچک تر استفاده شود تا دندانه ها از بین نروند. سپس قلاویز های میان رو و پسرو استفاده می شود تا دندانه ها شکل بگیرند. در بسیاری از مواقع این ابزار به این دلیل استفاده می شود که لوله داخل قطعه ی شکسته ای قرار گرفته باشد و بخواهیم آن را خارج کنیم؛ به عنوان مثال یک لوله داخل یک روپیچ توپیچ شکسته باشد که برای در آوردن آن باید قلاویز بزنیم.

این ابزار دارای یک دسته است که قلاویز ها به آن بسته می شوند و از طریق دسته آن را می چرخانیم و در آن قسمت دنده ایجاد می کنیم. قلاویز دارای یک قسمت برنده است که شیار هایی هم بر روی آن قرار گرفته است. همچنین دارای یک دنباله و قسمت چهار گوشی است که در داخل دسته آن قرار می گیرد و باعث محکم شدن آن می شود.

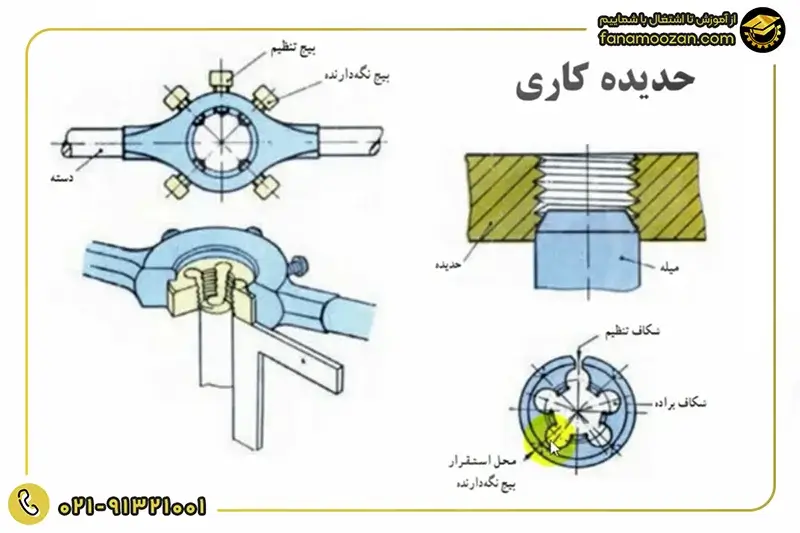

• ابزارهای حدیده کاری

حدیده کاری برعکس قلاویز کاری عمل می کند. اگر بخواهیم روی یک میله، دنده ایجاد کنیم؛ یعنی یک میله را به شکل یک لوله در بیاوریم، به این کار حدیده کاری گفته می شود. در بسیاری از اوقات لوله ها دنده ندارند، و برای ساختن این دنده ها باید حدیده کاری انجام دهیم.

حدیده ها دارای بخشهای قابل تنظیم هستند و می توانیم زمانی که این وسیله را در داخل قطعه انداختیم، اپیچ را سفت کرده و سپس شروع به چرخاندن حدیده کنیم.

• اتصالات

اتصالات از سه دسته کلی تشکیل می شوند:

گروه اول: اتصالات موقت

پیچ و مهره ها به عنوان اتصالات موقت در نظر گرفته می شوند. این اتصالات زمانی استفاده می شوند که بخواهیم یک ماشین یا وسیله دیگری را اسمبل کنیم و سپس از هم باز کنیم. یعنی قرار نیست که آن وسیله به همان شکل باقی بماند.

گروه دوم: اتصالات دائم

معمولا به جوشکاری اتصالات دائمی گفته می شود. بعد از اینکه قطعات به وسیله اتصال دائم یعنی جوش به هم وصل شدند، جدا کردن آن ها دیگر ممکن نیست و آن وسیله باید نابود شود تا بتوان آن ها را جدا کرد.

گروه سوم: اتصالات نیمه دائم

معمولا به پرچ ها اتصالات نیمه دائم گفته می شود. جالب است که بدانید برج ایفل کلا با پرچ ساخته شده است و از اتصالات نیمه دائم به شمار می رود.

2. ابزارهای تخصصی مورد نیاز نصب و تعمیرات پکیج شوفاژ دیواری

در ادامه ابزارهای تخصصی که لازم است در جعبه ابزار همراه خودتان داشته باشید را بررسی خواهیم کرد.

• جعبه ابزار

بهتر است یک جعبه ابزار فلزی داشته باشید که طبقه بندی شده باشد و بتوانید راحت و منظم ابزار هایتان را در داخل آن قرار بدهید.

• انبردست

با توجه با کاربرد زیاد انبردست سعی کنید برند خوبی از آن را تهیه کنید.

• پیچ گوشتی

برای نصب و تعمیر دستگاههای پکیج شوفاژ دیواری هم به پیچ گوشتی های ضربه خور و هم به پیچ گوشتی های ساده نیاز دارید.

• کاتر

• آچار شلاقی تک دسته و دو دسته

بهتر است سایز یک اینچ و دو اینچ این آچار شلاقی را همراه خود داشته باشید. ترجیحا از برند ایران پتک استفاده نمایید.

• دم باریک

• آلن

آلن حتما باید از نوع دسته بلند باشد.

• چکش

یک چکش 500 گرمی دسته چوبی برای انجام کارهایتان کافی است.

• تلمبه

نیازی نیست که حتما تلمبه پایی داشته باشید. می توانید یک تلمبه دستی داشته باشید برای سنجیدن میزان فشار به گیج نیاز دارید. معمولا زمانی از گیج استفاده می شود که در حال کار کردن در بالای پکیج هستیم. یعنی زمانی که پکیج روی دیوار بسته شده است، برای قسمت انتهایی بالای پکیج تا سقف می توانیم از تلمبه پایی استفاده نماییم.

• فاز متر

• آچار فرانسه

در حین انجام کار به سه سایز 6، 10 و 12 آچار فرانسه نیاز پیدا خواهید کرد.

• آچار های تخت

بهتر است یک بسته آچار تخت هم همراه خود داشته باشید. ممکن است به آچار تخت تا سایز 32 هم نیاز پیدا کنید. اگر در بسته آچار تختی که خریداری کرده اید آچار 32 موجود نبود، چون این آچار بسیار کاربردی است حتما آن را هم به صورت تک خریداری کنید و در جعبه ابزار خود قرار دهید.

• کمان اره

• انبر قفلی

• قیچی ورق بر

• تراز

ترجیحا یک تراز کوچک را خریداری کنید. زیرا حمل تراز بزرگ در داخل جعبه ابزار اذیت کننده است و حتی تراز کوچیک برای تعمیرات دستگاههای پکیج کاربردی تر است.

• دستکش

• سیم چین

• دریل

بهتر است دریل های بتن کن و سه نظام دار معمولی را خریداری کنید. قدرت دریل های بتن کن که اشتباها در ایران به آن هیلتی گفته می شود، بسیار بالا است و در بسیاری از مواقع نمی توان دیوار های بتنی را با استفاده از دریل های سه نظامه کوچیک سوراخ کاری کرد. همچنین اگر می خواهید تعمیر و نصب کولر گاری را نیز به عنوان مکمل کاری خودتان انتخاب کنید، حتما این دریل ها را تهیه نمایید.

• مولتی متر

برای شغل پکیج به یک مولتی متر خوب نیاز دارید؛ می توانید از مولتی متر VC97 استفاده کنید.

• کفش کار

• گوشی

• عینک

• سیم سیار

20 متر سیم کابل کافی شات. همچنین می توانید با یک سری مادگی و یک سری نری، خودتان یک سیم سیار درست کنید.

• اتوی لوله

اتوی لوله خود را ترجیحا از برند توسن و یا آذین که از برندهای خوب موجود در بازار هستند، خریداری نمایید.
