آموزش نصب پنل خورشیدی

استفاده از پنل‌های خورشیدی نیاز به انجام کارهای مختلف دارد. از جمله این موارد سوار کردن بر روی استراکچر و همچنین اتصال به کانکتورهای مربوطه است. شما برای انجام این کار نیازی به استفاده از متخصصین نداشته و خودتان با استفاده از آموزش زیر به راحتی این ابزار را سوار کرده و در نهایت به باتری وصل خواهید کرد. در ادامه این مقاله ابتدا انواع استراکچر ار برای شما توضیح داده و در نهایت مرحله به مرحله نحوه نصب و استفاده از مدل‌های مختلف استراکچر را به شما توضیح خواهیم داد.

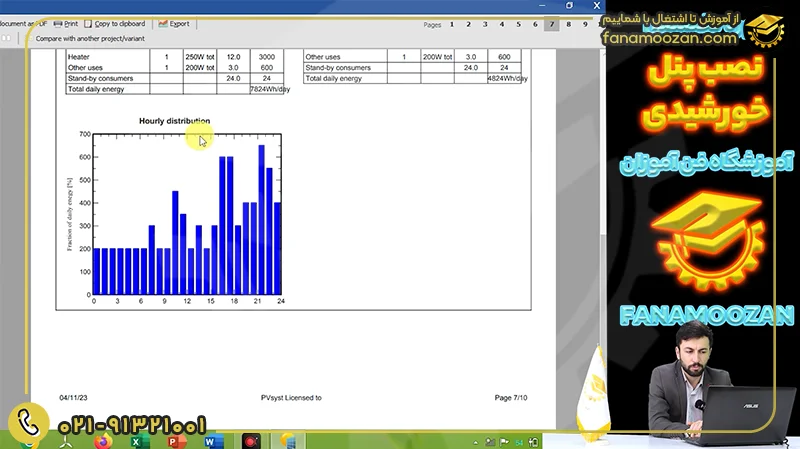

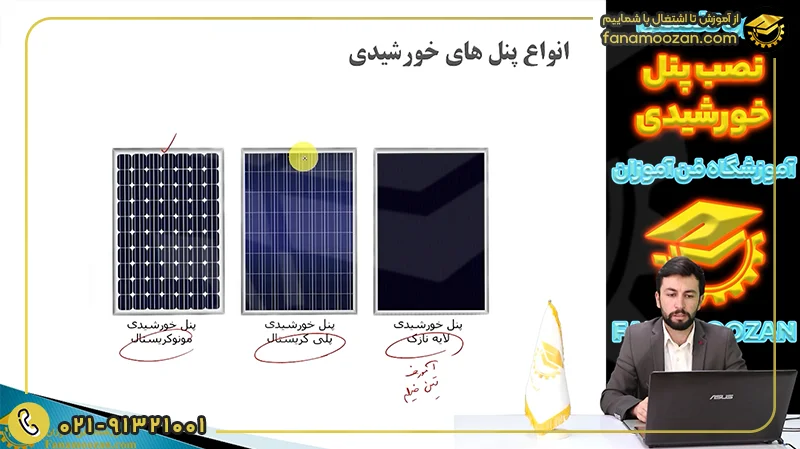

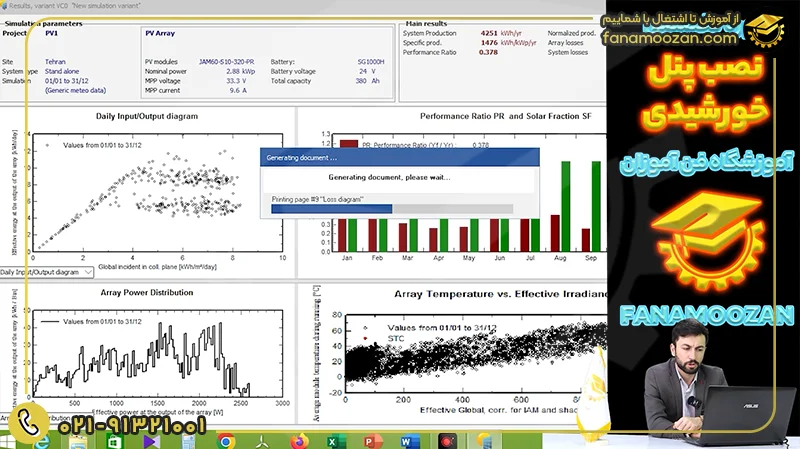

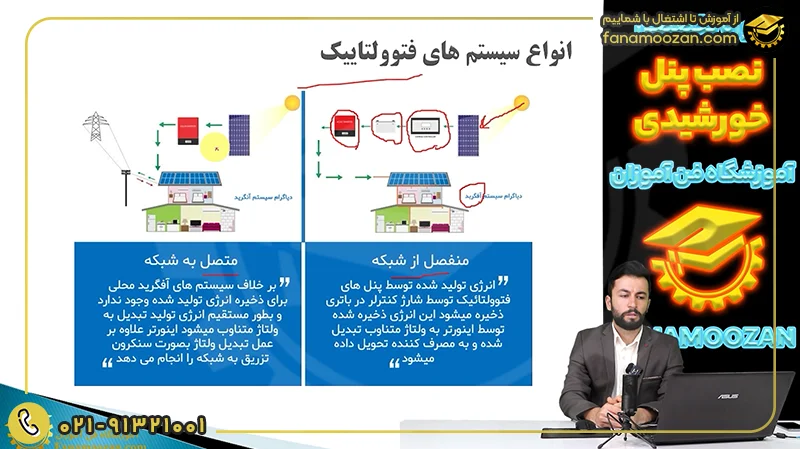

دوره تخصصی آموزش نصب پنل خورشیدی در آموزشگاه فن آموزان برگزار برمیگردد. فن آموزان برگزار کننده دوره های تخصصی آموزش برق ساختمان و بیش از 200 دوره ویژه بازار کار میباشد. جهت دریافت اطلاعات بیشتر با آموزشگاه تماس بگیرید.

آموزش نصب پنل خورشیدی روی استراکچر و نحوه زدن کانکتور

انواع استراکچر چیست و کدام یک برای پنل خورشیدی مناسب تر است؟

انواع مختلفی از استراکچر برای نصب پنل های خورشیدی وجود دارد. استراکچر می تواند ثابت باشد، یعنی پنل ها در یک موقعیت ثابت قرار می گیرند و یا هوشمند یا می تواند متحرک باشد که خود به دو نوع دو محور متحرک و تک محور متحرک تقسیم می شود. در نوع دو محور متحرک، پنل ها هم در جهت افقی و هم در جهت عمودی حرکت میکنند تا همیشه بهترین زاویه را نسبت به خورشید داشته باشند.

در نوع تک محور متحرک، پنل ها فقط در یک جهت حرکت می کنند. همچنین استراکچرهای مخصوصی برای سطح های شیب دار وجود دارد که روی سقف های شیبدار نصب می شوند. در این مقاله، ما یک نمونه استراکچر را توضیح می دهیم که حالت کلی دارد و می توانید اصول آن را برای انواع استراکچرها به کار ببرید. فرقی نمی کند استراکچر شما دو محور متغیر، تک محور متغیر یا ثابت باشد، اصول پایه نصب پنل تقریباً یکسان است. 00: 59

چه نوع بست هایی برای نصب پنل خورشیدی روی استراکچر استفاده می شود؟

در بازار انواع مختلفی از بست ها برای نصب پنل خورشیدی وجود دارد، اما روشی که معمولاً استفاده می شود شامل یک قطعه فلزی به شکل ریل است. این ریل به دو صورت استفاده میشود:

اگر برای نصب استراکچر ثابت استفاده شود، می تواند یک قطعه بلند به متراژ مشخص باشد که در طول لبه پنل قرار می گیرد.

یا می تواند یک تکه کوچک باشد که فقط در گوشه های پنل قرار می گیرد.

ریل ها به عنوان پایه ای برای بست ها عمل می کنند و پنل روی آنها قرار می گیرد. ریل فلزی در گوشه های پنل قرار می گیرد و بست ها روی این ریل نصب می شوند تا پنل را در جای خود نگه دارند.

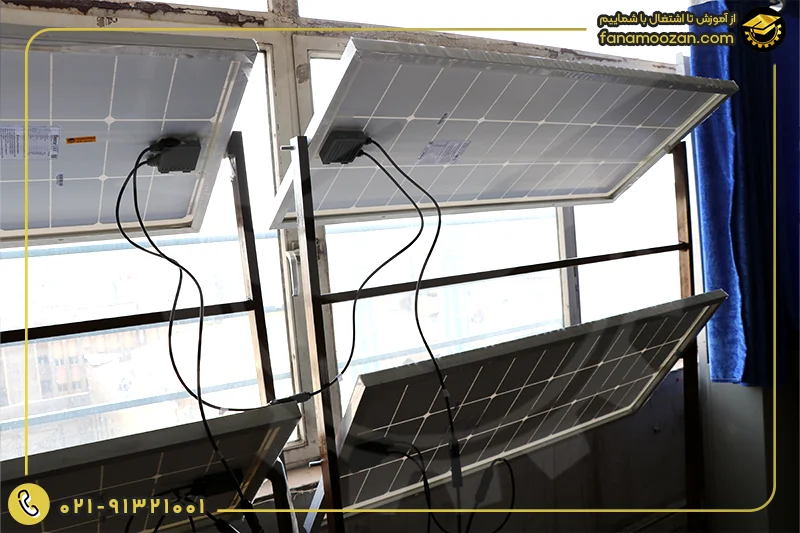

چگونه پنل خورشیدی را روی ریل فیکس کنیم؟

برای فیکس کردن پنل بر روی ریل، بست ها را روی ریل قرار دهید و سپس آنها را روی لبه پنل بیاندازید. بست ها دارای یک گیره هستند که روی پنل قرار می گیرد و با سفت کردن پیچ، پنل در جای خود محکم می شود. ریل را می توانید به استراکچر ثابت که از جنس فلز، آلومینیوم یا هر جنس مناسب دیگری باشد، متصل کنید. این اتصال با پیچ و مهره یا جوش انجام می شودکه بستگی به سلیقه شما و شرایط نصب دارد. نکته مهم این است که مطمئن شوید ریل ها محکم به استراکچر متصل شده اند تا در برابر باد و شرایط جوی نامساعد مقاومت کنند. همچنین پیچ های بست را به اندازه کافی سفت کنید، اما نه آنقدر که به پنل آسیب برساند.

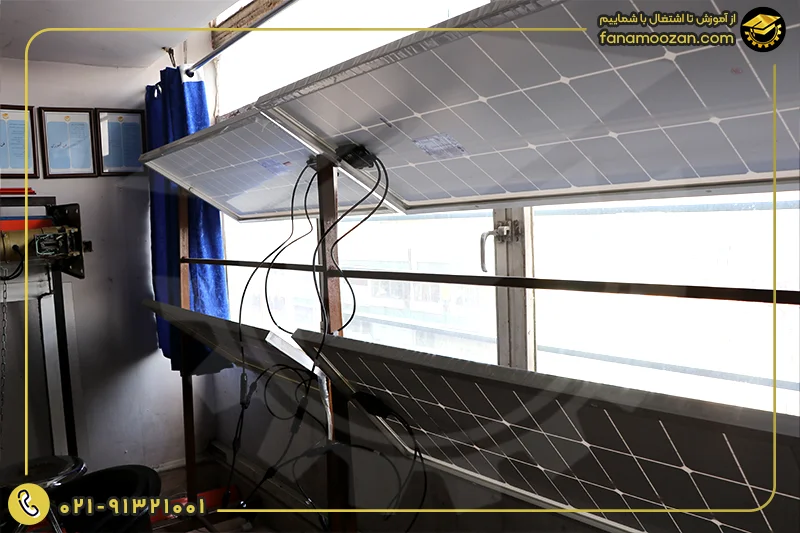

چگونه چند پنل را به یکدیگر متصل کنیم؟

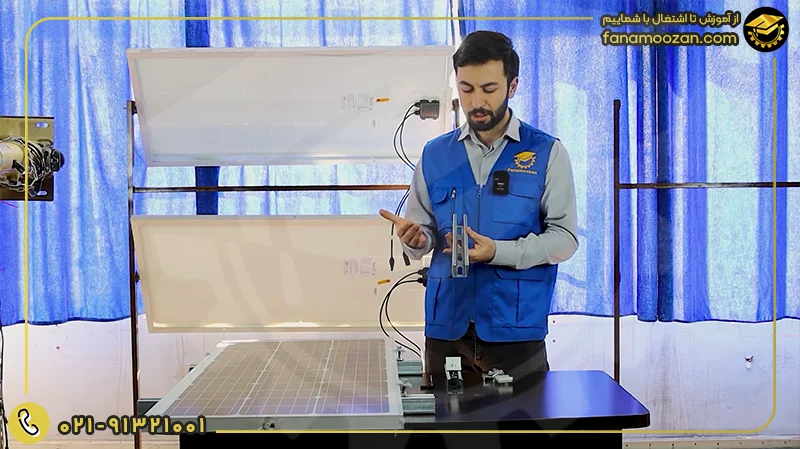

برای پنل اول، چهار ریل در چهار گوشه آن در نظر بگیرید. هر گوشه پنل یک بست نیاز دارد که روی ریل قرار می گیرد. بست را روی ریل بگذارید، سپس آن را روی گوشه پنل قرار دهید و با آچار آلن پیچ آن را سفت کنید. این کار را برای هر چهار گوشه پنل تکرار کنید تا پنل اول کاملاً در جای خود محکم شود.

وقتی ریل روی استراکچر ثابت شود (با جوش یا پیچ)، می توانید با اطمینان پنل را روی آن نصب کنید و مطمئن باشید که تکان نمی خورد.

چطور پنل دوم را به پنل اول متصل کنیم؟

برای نصب پنل دوم در کنار پنل اول، از روشی که در بالا به آن اشاره کردیم، استفاده می کنیم، اما با یک تفاوت. برای سمتی از پنل دوم که به پنل اول متصل می شود، می توانید از همان ریل های پنل اول استفاده کنید و نیازی به ریل های جدید نیست.

برای دو گوشه دیگر پنل دوم (سمتی که به پنل اول متصل نیست)، ریل های جدید قرار دهید. سپس پنل دوم را روی ریل ها قرار دهید و بست ها را به همان روشی که برای پنل اول استفاده کردید، نصب کنید.5:02

بست های میانی چیست و چه کاربردی دارند؟

وقتی دو پنل را کنار هم نصب می کنید، از بست های میانی برای اتصال آنها به یکدیگر استفاده کنید. بست های میانی مکانیزمی شبیه به بست های گوشه ای هستند، اما به جای اینکه فقط یک پنل را نگه دارند، دو پنل مجاور را به هم متصل می کنند. 5:22

این بست ها در لبه های مشترک بین دو پنل قرار می گیرند و با سفت کردن پیچ آنها، هر دو پنل در جای خود محکم می شوند. بست های میانی باعث می شوند سیستم یکپارچه تر شود و در برابر نیروهای خارجی مقاومت بیشتری داشته باشد.

در طرف های بیرونی سیستم (جایی که پنل ها کنار هم نیستند)، همچنان از بست های کناری استفاده کنید که فقط یک پنل را نگه می دارند.

هنگام نصب پنل ها، باید مراقب باشید زیرا صفحه پنل ها از جنس شیشه است و می تواند به راحتی بشکند. از وارد کردن ضربه یا فشار زیاد به پنل ها خودداری کنید و مراقب باشید اشیای سخت به آنها برخورد نکند.

آیا می توان پنل های بیشتری را به این سیستم اضافه کرد؟

بله، می توانید به راحتی پنل های بیشتری را به سیستم اضافه کنید. برای این کار، ریل ها را کمی بلندتر در نظر بگیرید تا فضای کافی برای اضافه کردن پنل های بعدی داشته باشید.

زاویه قرارگیری پنل ها چقدر اهمیت دارد؟

زاویه قرارگیری پنل ها در برابر نور خورشید یکی از مهم ترین عوامل در بازدهی سیستم خورشیدی است. این زاویه باید متناسب با موقعیت جغرافیایی محل نصب (عرض جغرافیایی) و فصل تنظیم شود. زاویه بهینه برای هر منطقه متفاوت است و باید با توجه به محاسبات دقیق تعیین شود. تعیین کننده این زاویه، همان استراکچری است که می سازید. با تنظیم ارتفاع پایه های جلویی و عقبی استراکچر، می توانید زاویه مناسب را ایجاد کنید.

اختلاف ارتفاع بین پایه های جلویی و عقبی را با توجه به محاسباتی که برای زاویه بهینه انجام داده اید، تعیین کنید. پس از نصب پنل ها روی استراکچر، مجموعه را در زاویه بهینه تنظیم کنید تا بیشترین انرژی را از خورشید دریافت کنید.

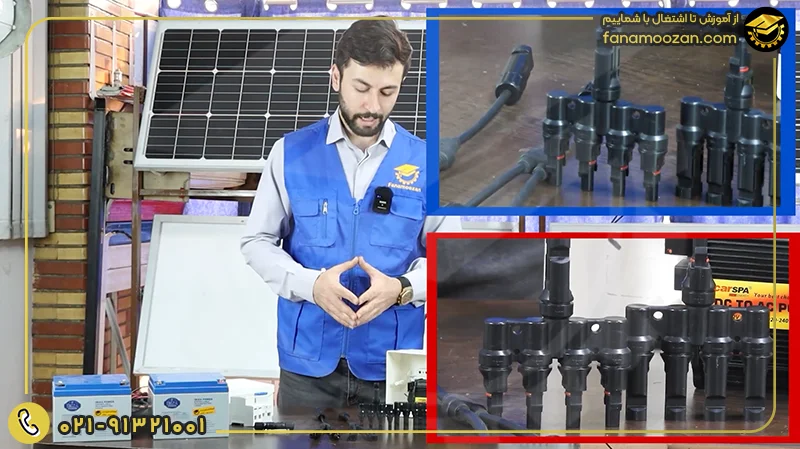

کانکتور ام سی فور چیست و چگونه از آن استفاده کنیم؟

کانکتور ام سی فور یک کانکتور استاندارد برای اتصال پنل های خورشیدی به سیستم است. این کانکتورها ضد آب هستند و برای استفاده در فضای باز طراحی شده اند.

برای اتصال صحیح پنل های خورشیدی به مدار، باید از کانکتورهای MC4 استفاده کنید. این کانکتورها در دو نوع نری و مادگی وجود دارند که باید به درستی با هم جفت شوند. برای پایه مثبت پنل، از کابل قرمز و برای پایه منفی از کابل مشکی استفاده می شود. این رنگ بندی استاندارد کمک می کند تا در اتصالات دچار اشتباه نشوید.

وقتی سری و موازی کردن پنل ها را انجام می دهید، خروجی نهایی مدار دو کانکتور MC4 خواهد بود. یکی برای قطب مثبت و دیگری برای قطب منفی. 10:33

چگونه قطب های مثبت و منفی را در کانکتورهای MC4 تشخیص دهیم؟

تشخیص درست قطب های مثبت و منفی در کانکتورهای MC4 بسیار مهم است. معمولاً کانکتور نری برای قطب مثبت و کانکتور مادگی برای قطب منفی استفاده می شود، اما این موضوع با توجه به نوع پنل متفاوت میباشد.

وقتی می خواهید سیم قرمز (مثبت) را به کانکتور MC4 متصل کنید، باید از کانکتور مادگی برای آن استفاده کنید تا با کانکتور نری پنل جفت شود. به همین ترتیب، برای سیم مشکی (منفی) باید از کانکتور نری استفاده کنید تا با کانکتور مادگی پنل جفت شود.

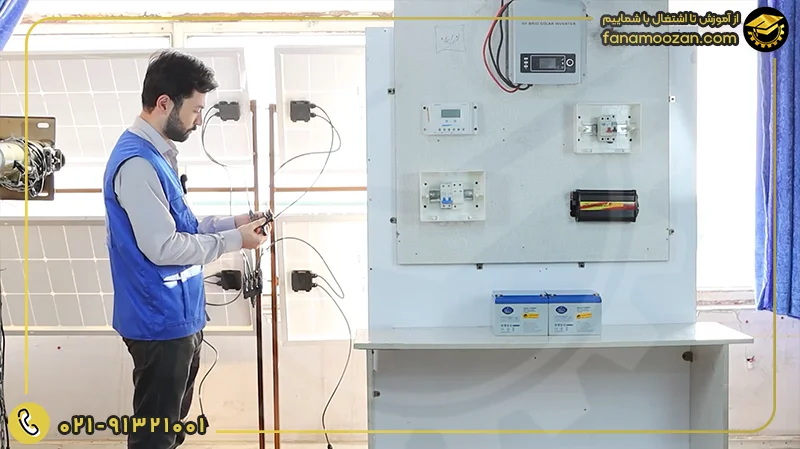

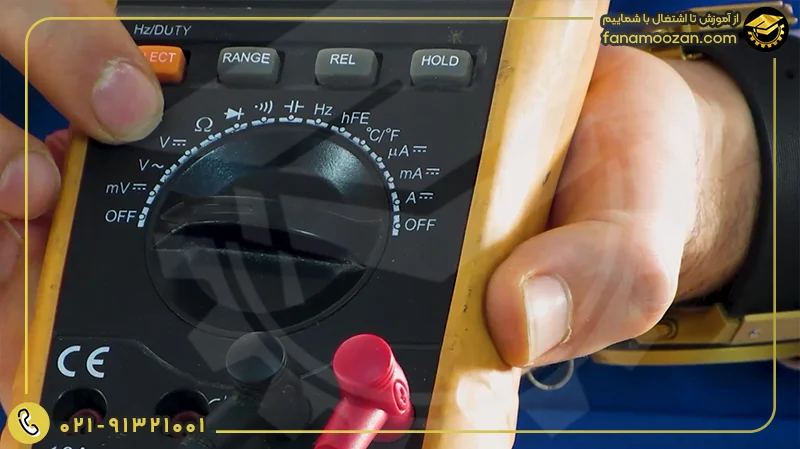

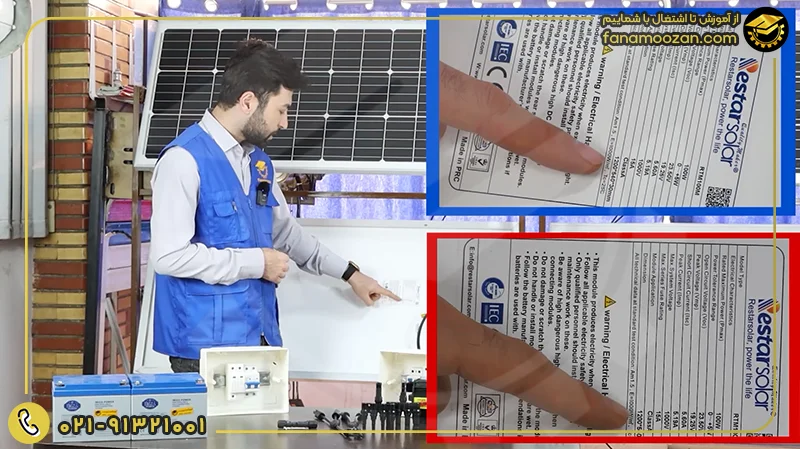

نکته: اگر در تشخیص قطب ها مشکل دارید، می توانید با یک ولت متر قطب های پنل را تشخیص دهید یا به برچسب های روی پنل توجه کنید.

چگونه کانکتور ام سی فور را به کابل متصل کنیم؟

برای متصل کردن کانکتور MC4 به کابل، ابتدا باید اجزای کانکتور را بشناسید. هر کانکتور MC4 دارای یک قطعه فلزی است که شامل دو قسمت نری و مادگی می باشد (برای اتصال به سیم) و یک ام سی فور پلاستیکی که در واقع کانکتورهای ام سی فور هستند که دارای قسمت های نری و مادگی می باشد.

در قسمت نری این وسیله پلاستیکی میتوانید ام سی فور مادگی قطعه فلزی استفاده کنید (برعکس هم استفاده می شوند) و قسمت نری فلزی با مادگی پلاستیکی در نظر گرفته می شوند.

برای اتصال صحیح کانکتور MC4 به کابل، لازم است نقطه مقابل را درست تشخیص دهید. اگر سمت مثبت پنل دارای کانکتور نری است، شما باید برای کابل قرمز (مثبت) از کانکتور مادگی استفاده کنید تا با آن جفت شود. همچنین برای سمت منفی، اگر پنل دارای کانکتور مادگی است، شما باید برای کابل مشکی (منفی) از کانکتور نری استفاده کنید.

مراحل اتصال کانکتور MC4 به کابل به شرح زیر است:

ابتدا تمام اجزای کانکتور (مهره فشاری، واشر لاستیکی و بدنه پلاستیکی) را روی کابل بیاندازید. این مرحله باید قبل از هر اقدام دیگری انجام شود، زیرا بعداً نمی توانید این قطعات را از انتهای کابل عبور دهید.

روکش کابل را به اندازه حدود یک سانتیمتر یا کمتر بردارید (لخت کردن کابل) تا رشته های فلزی داخل آن نمایان شود. دقت کنید که بیش از حد روکش را برندارید.

قسمت فلزی کانکتور (نری یا مادگی، بسته به نوع اتصال) را روی قسمت لخت شده کابل قرار دهید.

با استفاده از انبردست، قسمت فلزی را روی کابل پرس کنید تا کاملاً به آن متصل شود. این مرحله بسیار مهم است و باید با دقت انجام شود تا اتصال محکمی ایجاد شود.

قسمت فلزی را داخل بدنه پلاستیکی کانکتور قرار دهید. توجه داشته باشید که این قسمت یک حد مشخصی دارد و نباید بیش از آن فشار وارد کنید. قسمت فلزی باید از انتهای کانکتور نمایان باشد که نشانه به حد مورد نظر رسیدن است.

واشر لاستیکی و مهره فشاری را به سمت بدنه پلاستیکی حرکت دهید و مهره را سفت کنید تا کانکتور کاملاً بسته شود. این کار باعث می شود که اتصال کاملاً آب بندی شود.

این مراحل را برای هر دو کانکتور (مثبت و منفی) تکرار کنید. با اتمام این مراحل، شما دو کانکتور MC4 خواهید داشت که می توانید با آنها خروجی نیروگاه را به مدار متصل کنید.

نکته مهم: همیشه مطمئن شوید که رنگ بندی کابل ها را درست رعایت کرده اید. کابل قرمز برای اتصالات مثبت و کابل مشکی برای اتصالات منفی استفاده می شود. این رنگ بندی استاندارد به شما کمک می کند تا در مراحل بعدی دچار اشتباه نشوید و اتصالات را درست انجام دهید.

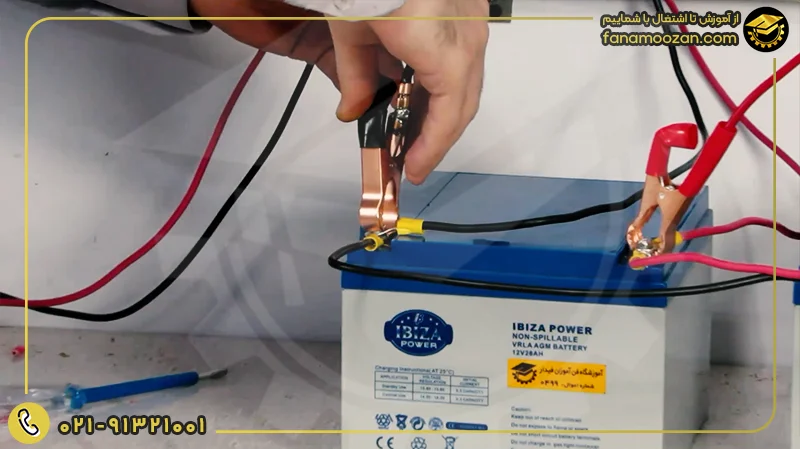

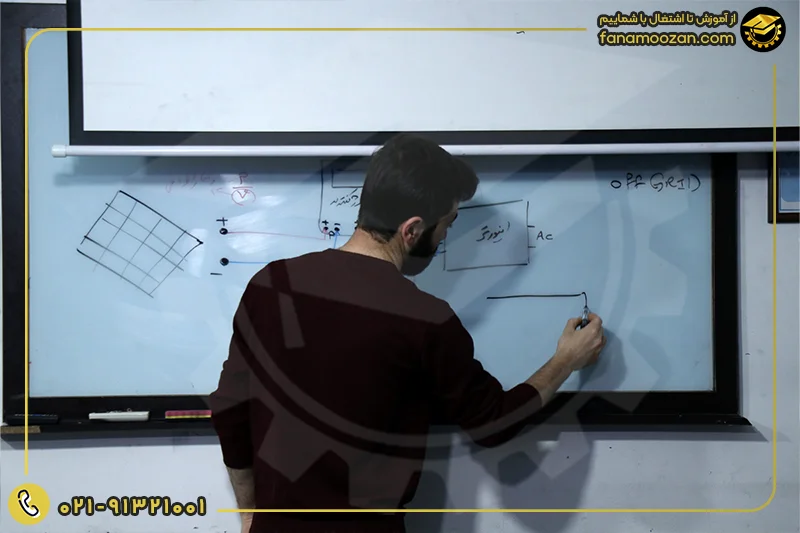

پس از اتصال کانکتورها به کابل ها، می توانید آنها را به پنل ها متصل کنید و بسته به نیاز خود، پنل ها را به صورت سری یا موازی به هم وصل کنید. خروجی نهایی مدار شما دو کانکتور ام سی فور خواهد بود، یکی برای قطب مثبت و دیگری برای قطب منفی، که آنها را به اینورتر یا باتری ها متصل کنید.

جمع بندی

نصب صحیح پنل های خورشیدی روی استراکچر و اتصال درست آنها به سیستم، تأثیر مستقیمی بر عملکرد و طول عمر نیروگاه خورشیدی شما دارد. در این مقاله، مراحل اصلی نصب پنل روی استراکچر، نحوه اتصال چند پنل به یکدیگر و روش اتصال کانکتورهای MC4 را آموزش دادیم.

توجه داشته باشید که انتخاب استراکچر مناسب با توجه به شرایط محیط، تنظیم زاویه برای دریافت بیشترین نور خورشید و اتصال صحیح کابل ها از طریق کانکتورهای MC4، همه در بازدهی نهایی سیستم شما تأثیرگذار هستند. با رعایت نکات گفته شده در این مقاله، می توانید یک سیستم خورشیدی مقاوم نصب کنید.

سوالات متداول

آیا می توان پنل های خورشیدی را بدون استراکچر نصب کرد؟

گرچه می توان پنل ها را مستقیماً روی سطوح مختلف مانند سقف یا زمین قرار داد، اما استراکچر به شما این امکان را می دهد زاویه پنل ها را تنظیم کنید، گردش هوا را بهبود بخشید (باعغ کاهش دما و افزایش بازدهی می شود) و از آسیب دیدن پنل ها در اثر تماس با سطوح ناهموار جلوگیری می کند.

آیا می توان کانکتورهای MC4 را در زیر آب یا در شرایط بارانی استفاده کرد؟

بله، کانکتورهای MC4 برای استفاده در شرایط آب و هوایی مختلف طراحی شده اند و ضد آب هستند. اما برای مطمین از عملکرد بهینه، باید آنها را به درستی متصل کنید و مطمئن شوید که کاملاً بسته شده اند. همچنین توصیه می شود از کانکتورهای باکیفیت استفاده کنید تا در طول زمان دچار مشکل نشوید.

چگونه می توانیم بفهمیم استراکچر به اندازه کافی محکم است؟

استراکچر باید بتواند وزن پنل ها را تحمل کند و در برابر شرایط جوی مختلف مانند باد، باران و برف مقاوم باشد. برای اطمینان از استحکام استراکچر، از مواد باکیفیت استفاده کنید، اتصالات را محکم کنید.

آیا می توان پنل های با اندازه های مختلف را کنار هم نصب کنم؟

بهتر است از پنل های یکسان استفاده کنید تا بتوانید آنها را به راحتی سری یا موازی کنید و بیشترین بازدهی را داشته باشید.

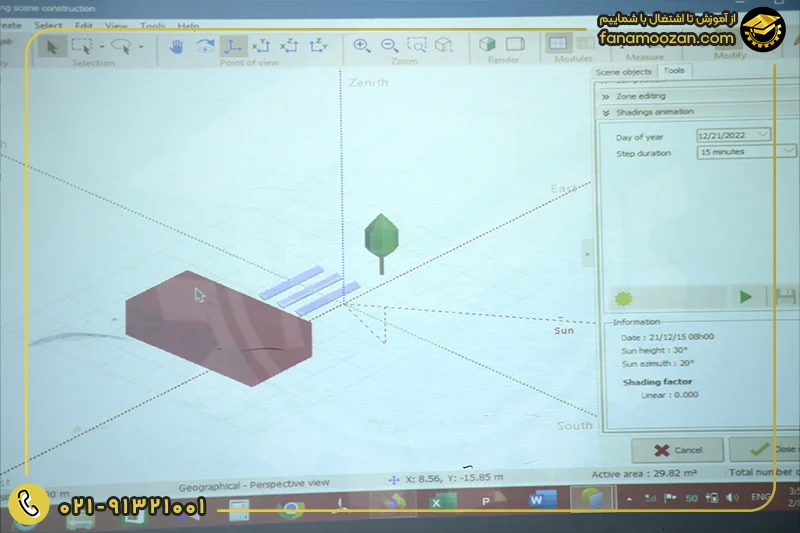

چه مقدار فاصله باید بین پنل ها در نظر بگیرم؟

بین پنل ها نیازی به فاصله زیاد نیست و می توان آنها را کاملاً کنار هم نصب کرد، اما بین ردیف های پنل (اگر چند ردیف پنل دارید)، باید فاصله کافی در نظر بگیرید تا سایه پنل های جلویی روی پنل های پشتی نیفتد.
