علائم خرابی رله دوبل پراید و نحوه تست و تعویض آن

مهم‌ترین علائم خرابی رله دوبل پراید، شامل استارت خوردن و روشن نشدن ماشین، قطع شدن صدای پمپ بنزین هنگام باز کردن سوئیچ، خاموش شدن ناگهانی در حین حرکت و روشن شدن بی‌دلیل چراغ چک است. این قطعه وظیفه برق‌رسانی به پمپ بنزین، کویل و ایسیو را دارد و خرابی آن کل سیستم احتراق را از کار می‌اندازد. برای تست سریع، کافیست با یک لامپ تست یا مولتی‌متر، ولتاژ پایه‌های خروجی سوکت را بررسی کنید؛ هرچند در بسیاری از مواقع مشکل از سوختن خود رله نیست و آب شدن پین‌های سوکت یا فعال شدن سوئیچ اینرسی باعث قطعی برق می‌شود که با یک بررسی فیزیکی ساده قابل رفع است.

دوستان و علاقمندان به مباحث خودرو برای تکمیل دانش خود در این زمینه می توانند در دوره آموزش برق خودرو شرکت کنند.

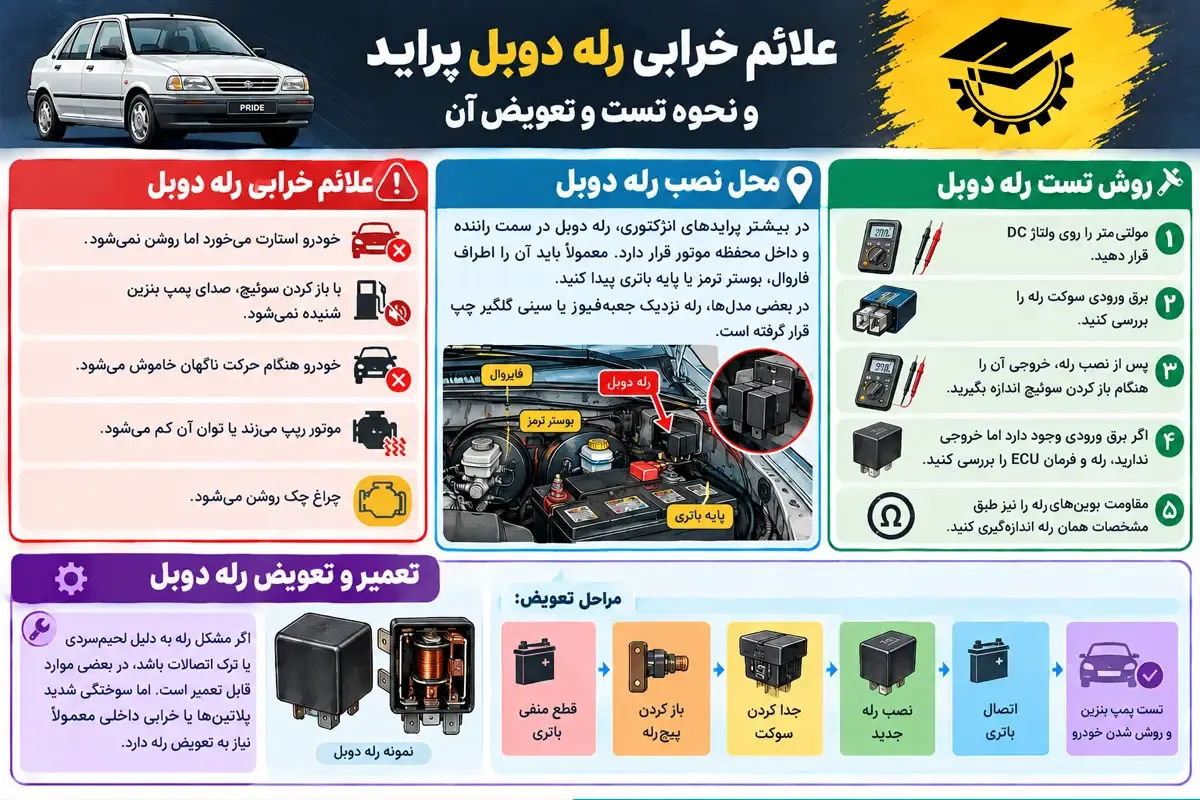

در تصویر زیر، علائم خرابی، محل نصب، روش تست و نحوه تعمیر یا تعویض رله دوبل پراید را به‌صورت خلاصه و تصویری توضیح داده‌ایم:

پنج نشانه اصلی خرابی رله دوبل پراید

خرابی رله دوبل پراید معمولاً با چند نشانه مشخص همراه است که می‌توانند هنگام روشن کردن خودرو یا در زمان رانندگی دیده شوند. در ادامه، مهم‌ترین این نشانه‌ها را بررسی می‌کنیم:

روشن نشدن خودرو با وجود استارت خوردن

یکی از حالت‌های رایج خرابی رله دوبل این است که موتور به‌خوبی استارت می‌خورد، اما روشن نمی‌شود. در این شرایط، استارت زدن مداوم فقط باتری را ضعیف می‌کند. اگر رله دوبل برق پمپ بنزین یا کویل را تأمین نکند، سوخت کافی به موتور نمی‌رسد یا جرقه‌ای در شمع‌ها ایجاد نمی‌شود. تفاوت این حالت با خرابی استارت این است که موتور به‌راحتی می‌چرخد، اما روشن نمی‌شود.

خاموش شدن ناگهانی خودرو هنگام حرکت

گاهی پلاتین‌های داخلی رله دوبل بر اثر کارکرد زیاد فرسوده می‌شوند یا فنر آن‌ها ضعیف می‌شود. در این حالت ممکن است خودرو به‌راحتی روشن شود، اما هنگام رانندگی، بر اثر دست‌انداز یا گرمای زیاد محفظه موتور، اتصال رله قطع شود. با قطع شدن برق کویل یا پمپ بنزین، موتور ناگهان خاموش می‌شود. در بعضی موارد نیز پس از چند دقیقه توقف و خنک شدن رله، خودرو دوباره روشن می‌شود.

قطع شدن صدای پمپ بنزین قبل از استارت

با باز کردن سوئیچ پراید، معمولاً صدای کوتاه پمپ بنزین برای چند ثانیه از سمت باک شنیده می‌شود. اگر سوئیچ را باز کردید و هیچ صدایی از پمپ نشنیدید، یکی از مواردی که باید بررسی کنید، رله دوبل است؛ زیرا ممکن است برق پمپ را تأمین نکند. البته سوختن فیوز پمپ یا خرابی خود پمپ نیز می‌تواند همین نشانه را ایجاد کند.

نکته مهم: قبل از بررسی رله دوبل و پمپ بنزین، سوئیچ اینرسی یا قطع‌کن بنزین را نیز بررسی کنید. این سوئیچ معمولاً در محفظه موتور و سمت راننده قرار دارد و ممکن است بر اثر ضربه یا دست‌انداز شدید، برق پمپ را قطع کرده باشد.

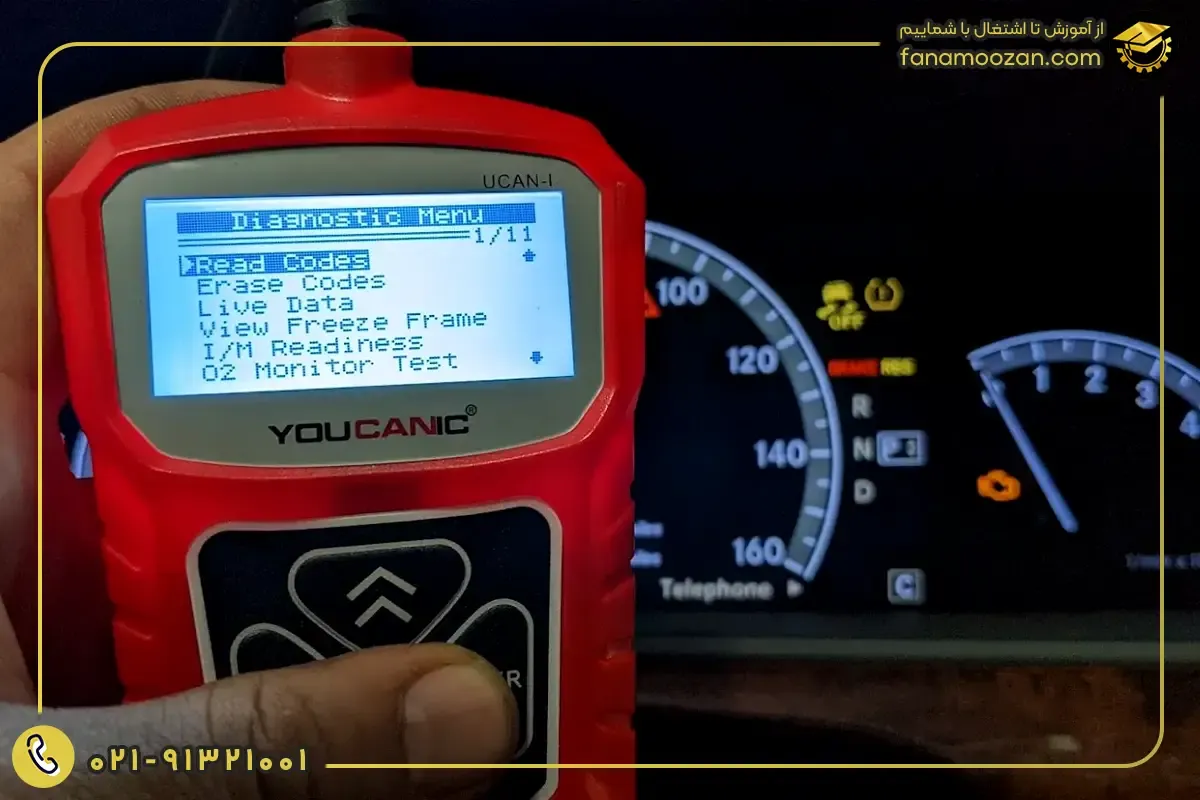

روشن شدن چراغ چک و ثبت خطا در ایسیو

ایراد در مدار رله دوبل می‌تواند باعث افت یا قطع ولتاژ بخش‌هایی شود که ایسیو ماشین به آن‌ها نیاز دارد. در چنین شرایطی ممکن است چراغ چک روشن شود و هنگام دیاگ، خطاهایی مربوط به تغذیه ایسیو، انژکتورها یا مدار پمپ بنزین ثبت شود. این خطاها می‌توانند در کنار سایر تست‌ها به پیدا کردن علت مشکل کمک کنند.

ریپ زدن موتور و افت توان خودرو

خرابی رله دوبل همیشه باعث قطع کامل برق نمی‌شود. گاهی سولفاته شدن پایه‌های رله یا شل شدن سوکت باعث می‌شود برق پمپ بنزین یا کویل به‌درستی تأمین نشود. در این حالت ممکن است خودرو همچنان روشن بماند، اما ریپ زدن ماشین و افت توان هنگام شتاب‌گیری، سربالایی یا روشن کردن کولر ایجاد شود. برای تشخیص دقیق، وضعیت سوکت، پایه‌های رله و ولتاژ مدار را بررسی کنید.

ابزارهای لازم برای عیب‌یابی رله دوبل

برای عیب‌یابی رله دوبل، به تجهیزات پیچیده‌ای نیاز ندارید و چند ابزار ساده برای بررسی مدار کافی است:

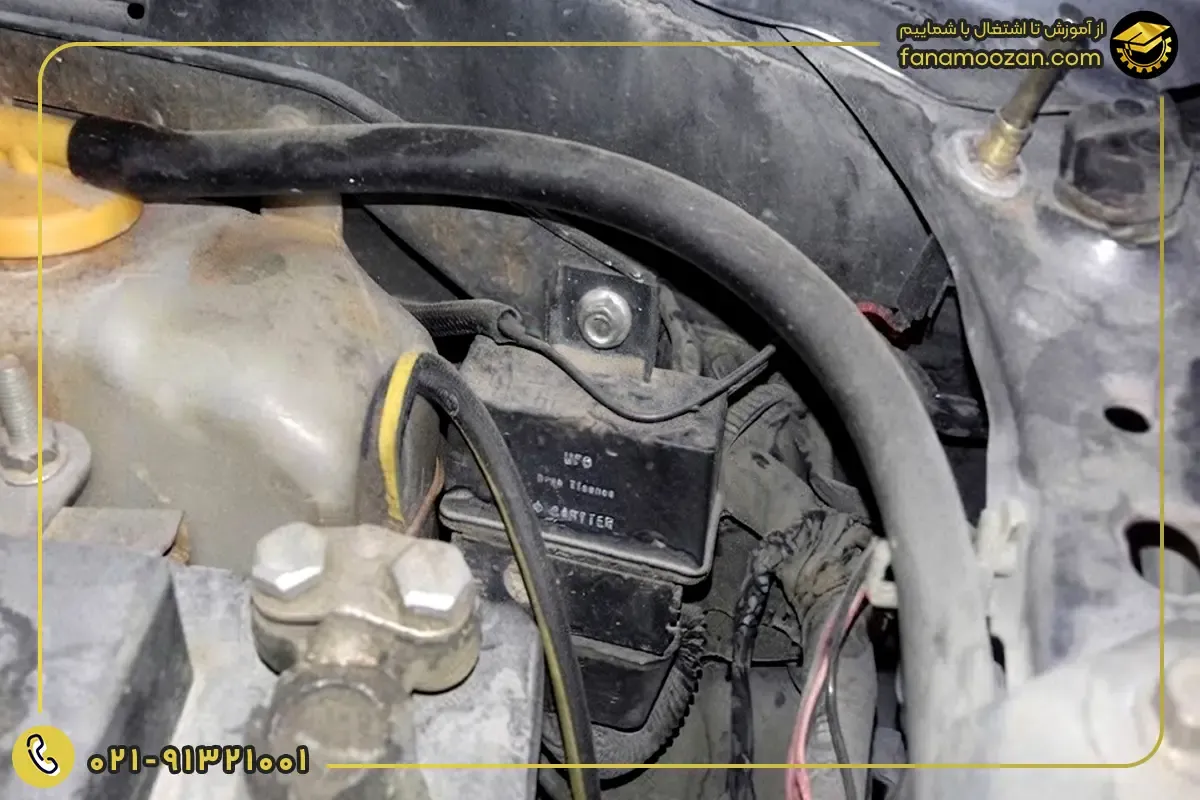

محل نصب رله دوبل پراید در مدل‌های مختلف

محل نصب رله دوبل پراید، با توجه به مدل خودرو و نوع سیستم سوخت‌رسانی کمی متفاوت است. در بیشتر پرایدهای انژکتوری مانند صبا، نسیم و سری ۱۳۱ و ۱۳۲، این رله در محفظه موتور و سمت راننده قرار دارد. برای پیدا کردن آن، ابتدا دیواره اتاق (فایروال) را بررسی کنید؛ رله خودرو معمولاً بین بوستر ترمز و مخزن روغن ترمز یا نزدیک پایه باتری نصب شده است. این قطعه با یک پیچ به بدنه متصل شده و سوکت آن نیز به دسته‌سیم اصلی خودرو وصل است.

در برخی مدل‌های جدیدتر یورو ۴ و پراید وانت ۱۵۱، محل نصب رله ممکن است کمی پایین‌تر و نزدیک سینی گلگیر چپ یا جعبه‌فیوز باشد؛ بنابراین اگر در محل‌های گفته‌شده آن را پیدا نکردید، دسته‌سیم ضخیم و سوکت چندپایه را در این قسمت‌ها دنبال کنید تا به قاب رله دوبل برسید.

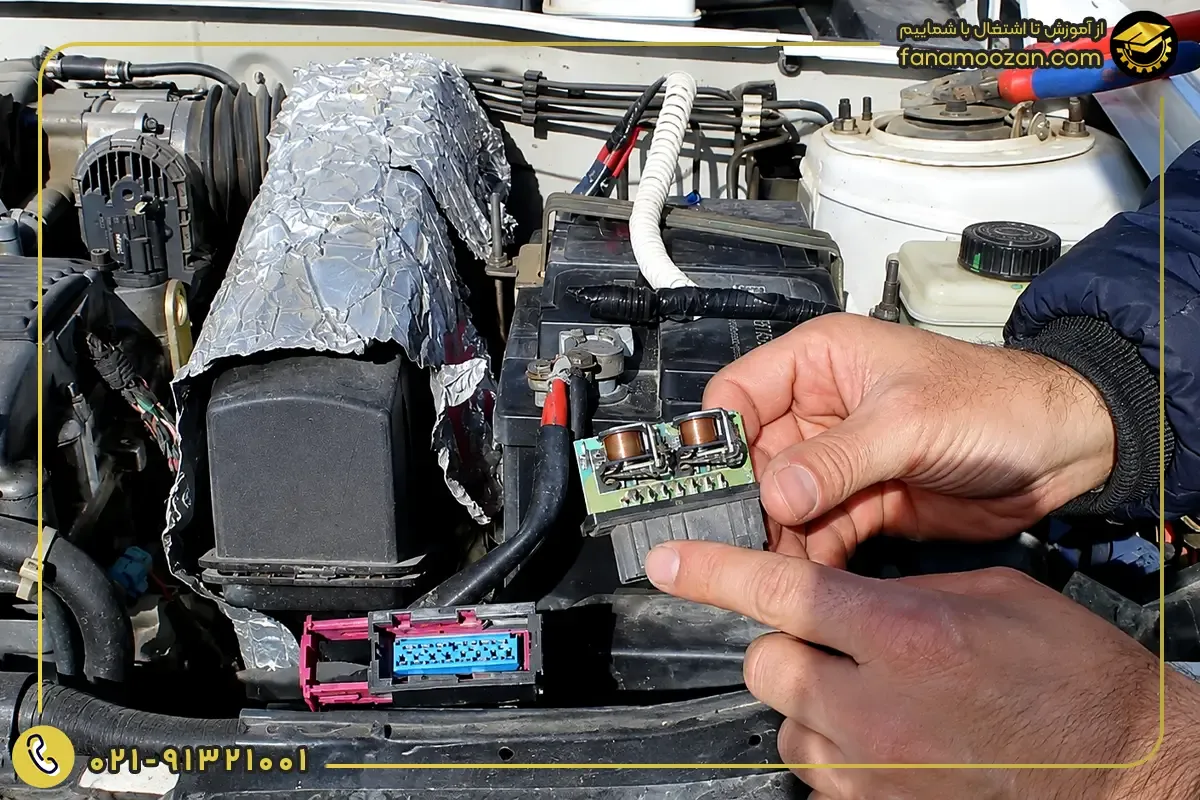

نحوه تست رله دوبل پراید با مولتی‌متر

برای تست رله دوبل پراید، ابتدا باید نوع سیستم انژکتور و نقشه سیم‌کشی خودروی پراید را مشخص کنید. رله‌های دوبل مورد استفاده در سیستم‌های ساژم، زیمنس و والئو از نظر ظاهری شباهت زیادی دارند، اما وظیفه پایه‌های سوکت آن‌ها یکسان نیست. بنابراین قبل از اندازه‌گیری، شماره پایه‌ها را با نقشه همان سیستم تطبیق دهید تا پایه ورودی، خروجی و فرمان را اشتباه نگیرید.

برای شروع، رله را از سوکت خارج کنید و مولتی‌متر را روی ولتاژ مستقیم (DC) قرار دهید. پراب مشکی را به قطب منفی باتری یا یک اتصال بدنه مطمئن وصل کنید و با پراب قرمز، پایه‌های سوکت را طبق نقشه بررسی کنید.

بررسی برق ورودی رله دوبل

ابتدا باید برق دائم باتری را پیدا کنید. در حالی که سوئیچ بسته است، پایه‌های تغذیه طبق نقشه باید ولتاژی نزدیک به ولتاژ باتری، یعنی حدود ۱۲ تا ۱۲.۵ ولت، داشته باشند. اگر برق ورودی وجود نداشت، قبل از تعویض رله، فیوزها، جعبه‌فیوز، اتصالات باتری و سیم‌کشی تغذیه را بررسی کنید؛ زیرا مشکل می‌تواند از مسیر برق‌رسانی باشد.

بررسی خروجی‌های رله دوبل

بعد از اطمینان از وجود برق ورودی، رله را دوباره روی سوکت نصب کنید و خروجی‌ها را هنگام باز کردن سوئیچ بررسی کنید. برای این کار، یک نفر سوئیچ را باز کند و شما با پراب مولتی‌متر ولتاژ خروجی‌های موردنظر را از پشت سوکت اندازه بگیرید. اگر برق ورودی وجود دارد اما یکی از خروجی‌ها فعال نمی‌شود، باید عملکرد فرمان ECU و خود رله را بررسی کنید.

بررسی فرمان ECU به رله دوبل

فعال شدن رله دوبل در بسیاری از سیستم‌ها با فرمان منفی ECU انجام می‌شود، اما پایه فرمان در سیستم‌های مختلف یکسان نیست. بنابراین برای این تست، پایه مربوط به فرمان را طبق نقشه پیدا کنید و هنگام باز کردن سوئیچ یا استارت، تغییر وضعیت آن را با مولتی‌متر بررسی کنید.

نکته مهم: برای تست پایه‌های فرمان ECU از لامپ تست رشته‌ای استفاده نکنید؛ جریان بالای این لامپ می‌تواند به مدار درایور ECU آسیب بزند. برای این کار مولتی‌متر یا لامپ تست LED مناسب‌تر است.

تست اهم بوبین رله دوبل

اگر برق ورودی و فرمان ECU مشکلی ندارد، خود بوبین‌های رله را نیز بررسی کنید. رله را کاملاً از خودرو جدا کرده و مولتی‌متر را روی حالت مقاومت قرار دهید. رله دوبل دو بوبین دارد و باید مقاومت هرکدام را از روی پایه‌های مربوط به همان بوبین و طبق نقشه رله اندازه‌گیری کنید. در حالت معمول، مقاومت بوبین باید در محدوده مشخص‌شده برای همان رله باشد؛ عدد OL یا بی‌نهایت نشان‌دهنده قطع بودن بوبین و مقاومت بسیار پایین می‌تواند نشانه اتصال کوتاه باشد. از آنجا که مقدار مقاومت و شماره پایه‌ها در رله‌های مختلف پراید یکسان نیست، این تست را بر اساس نقشه همان رله انجام دهید.

تحلیل نتیجه تست مدار

نتیجه تست رله دوبل را بر اساس وضعیت برق ورودی، فرمان ECU و خروجی مدار بررسی کنید:

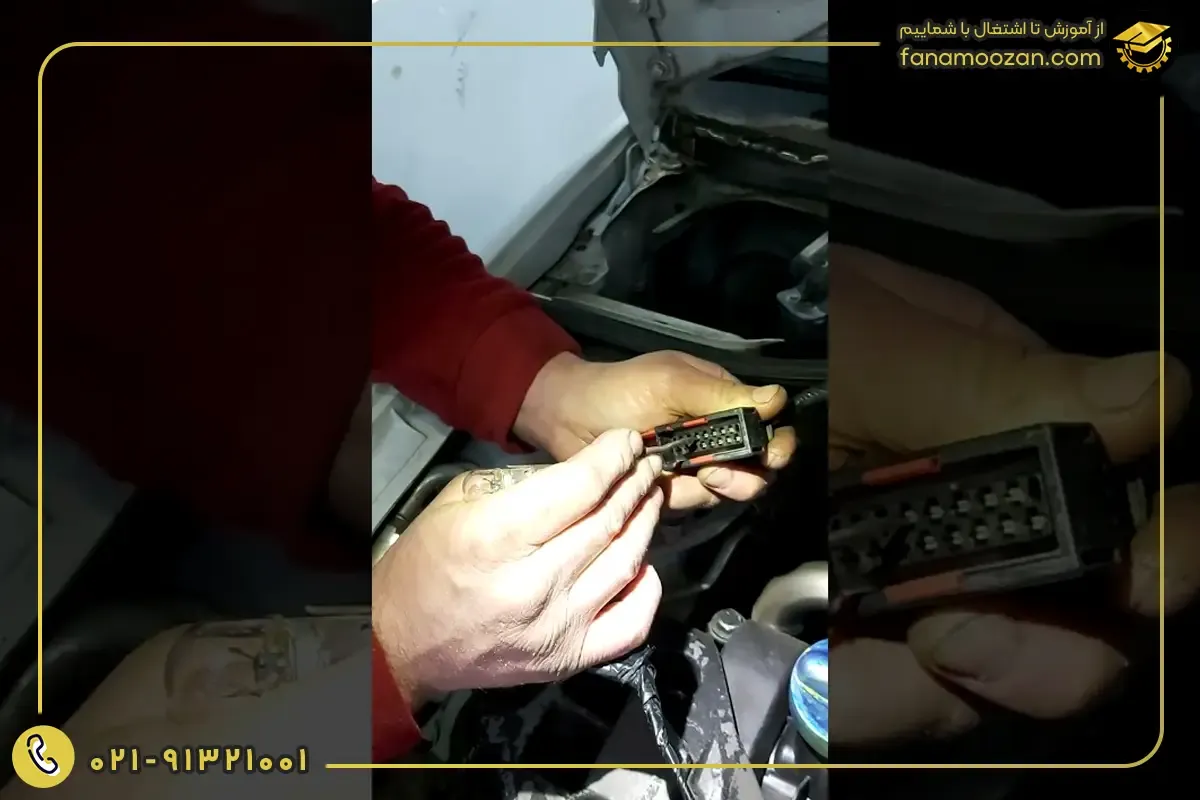

روش تست سریع رله دوبل با کابل برق مستقیم

اگر خودرو در جاده خاموش شده و مولتی‌متر در دسترس ندارید، می‌توانید برای بررسی اولیه، مدار رله دوبل را به‌صورت موقت بای‌پس کنید. برای این کار، ابتدا رله را از سوکت خارج کنید و با استفاده از نقشه سیم‌کشی همان مدل، پایه برق مستقیم را پیدا کنید. سپس با یک سیم مناسب، این پایه را برای چند لحظه به پایه تغذیه پمپ بنزین متصل کنید. اگر با این اتصال صدای پمپ شنیده شد، احتمالاً پمپ و بخشی از سیم‌کشی آن سالم است و باید عملکرد رله دوبل و فرمان ECU بررسی شود.

برای روشن کردن موقت خودرو نیز در بعضی مدل‌های پراید می‌توان با توجه به نقشه سیم‌کشی، برق موردنیاز پمپ و مدارهای اصلی را به‌صورت موقت تأمین کرد. این کار باید فقط بر اساس پایه‌های مشخص‌شده در نقشه همان سیستم انجام شود؛ زیرا شماره پایه‌ها در رله‌های مختلف پراید یکسان نیست و اتصال اشتباه می‌تواند به سیم‌کشی یا ECU آسیب بزند.

نکته مهم: برای این تست از سیم مناسب و سالم استفاده کنید و اتصال را فقط برای مدت کوتاه برقرار نگه دارید. سیم نازک یا اتصال شل ممکن است بر اثر جریان مصرفی پمپ داغ شود و به سیم، سوکت یا سیم‌کشی خودرو آسیب بزند. بای‌پس رله فقط برای عیب‌یابی یا رساندن موقت خودرو به تعمیرگاه است و نباید به‌عنوان اتصال دائمی استفاده شود.

بررسی سلامت سوکت و سیم‌کشی رله دوبل

یکی از مشکلاتی که ممکن است در مدار رله دوبل پراید ایجاد شود، خرابی یا شل شدن اتصالات سوکت است. پمپ بنزین هنگام کار جریان نسبتاً بالایی مصرف می‌کند و اگر یکی از پین‌های سوکت شل یا فرسوده باشد، مقاومت اتصال بالا می‌رود و حرارت ایجاد می‌کند. این حرارت به‌مرور باعث تغییر رنگ، سیاه شدن یا حتی ذوب شدن پلاستیک سوکت می‌شود. به همین دلیل گاهی با وجود تعویض رله دوبل، مشکل همچنان باقی می‌ماند و ایراد اصلی از سوکت است.

قبل از تعویض رله، سوکت را با دقت و در صورت نیاز با چراغ‌قوه بررسی کنید. اگر پین‌ها شل شده‌اند یا آثار سوختگی و ذوب‌شدگی دیده می‌شود، باید بخش آسیب‌دیده سوکت تعویض شود و سیم‌ها با اتصال اصولی به سوکت جدید وصل شوند. برای عایق‌کاری این اتصالات نیز بهتر است به‌جای چسب برق تنها، از وارنیش حرارتی استفاده کنید تا اتصال در برابر حرارت و رطوبت مقاومت بیشتری داشته باشد.

آموزش گام به گام تعویض رله دوبل پراید

تعویض رله دوبل کار پیچیده‌ای نیست و با چند ابزار ساده می‌توانید آن را انجام دهید. برای این کار مراحل زیر را به ترتیب انجام دهید:

1. قطع برق خودرو: برای ایمنی، ابتدا کابل منفی باتری را جدا کنید.
2. باز کردن رله: پیچ نگهدارنده قاب رله را با آچار بکس یا پیچ‌گوشتی مناسب باز کنید.
3. جدا کردن سوکت: ضامن سوکت را آزاد کنید و رله را با حرکت آرام به چپ و راست از سوکت بیرون بکشید. از کشیدن سیم‌ها خودداری کنید.
4. نصب رله جدید: رله جدید را در جهت صحیح روی سوکت قرار دهید و فشار دهید تا ضامن آن در جای خود قفل شود.
5. بستن رله و باتری: رله را در جای خود محکم کنید و سپس کابل منفی باتری را ببندید.
6. تست نهایی: سوئیچ را باز کنید و به صدای چندثانیه‌ای پمپ بنزین گوش دهید. سپس خودرو را روشن کنید و مطمئن شوید موتور بدون مشکل کار می‌کند.

آیا رله دوبل سوخته پراید قابل تعمیر است

رله دوبل پراید در بعضی موارد قابل تعمیر است، اما با توجه به قیمت این قطعه، اگر خرابی جدی باشد تعویض آن معمولاً انتخاب مطمئن‌تری است. با این حال، اگر رله در شرایط اضطراری نیاز به تعمیر داشته باشد، ابتدا قاب پلاستیکی آن را با دقت باز کنید تا به برد و اتصالات داخلی دسترسی داشته باشید.

یکی از خرابی‌های رایج، ترک خوردن لحیم پایه‌ها بر اثر لرزش و کارکرد طولانی است. در این حالت می‌توان محل لحیم‌های ترک‌خورده را با هویه مجدداً لحیم کرد. گاهی نیز پلاتین‌های داخلی رله بر اثر کارکرد زیاد دچار سیاهی و رسوب می‌شوند و اتصال مناسبی برقرار نمی‌کنند. در صورت مشاهده این مشکل، می‌توان با سمباده بسیار نرم، سطح پلاتین‌ها را به‌آرامی تمیز کرد.

اگر پس از این کارها رله همچنان درست عمل نکرد، بهتر است آن را تعویض کنید. همچنین تعمیر رله زمانی ارزش دارد که علت خرابی به‌درستی مشخص شده باشد؛ زیرا یک اتصال ضعیف یا پلاتین معیوب می‌تواند دوباره باعث قطع شدن برق پمپ، کویل یا سایر بخش‌های مدار شود.

تجربه‌های عملی کاربران از خرابی و عیب‌یابی رله دوبل پراید

در عیب‌یابی رله دوبل پراید، گاهی ایراد از بخش دیگری از مدار است و تعویض رله مشکل را برطرف نمی‌کند. تجربه‌های زیر به شناسایی این موارد و جلوگیری از تعویض بی‌دلیل قطعات کمک می‌کنند:

تشخیص اشتباه خرابی رله به جای سنسور دور موتور

گاهی پراید استارت می‌خورد اما روشن نمی‌شود. با باز کردن سوئیچ، صدای پمپ بنزین حدود ۳ ثانیه شنیده می‌شود، اما هنگام استارت دوباره فعال نمی‌شود. در این حالت ممکن است رله دوبل تعویض شود، در حالی که خرابی سنسور دور موتور (سنسور میل‌لنگ) باعث شده ایسیو سیگنال چرخش موتور را دریافت نکند و فرمان روشن ماندن پمپ را قطع کند.

نکته مهم: اگر پمپ با باز کردن سوئیچ چند ثانیه کار می‌کند اما هنگام استارت فعال نمی‌شود، قبل از تعویض رله دوبل، سنسور دور موتور و سیگنال آن را بررسی کنید.

خاموش شدن خودرو در ترافیک به دلیل گرمای رله

اگر پراید در هوای خنک بدون مشکل کار می‌کند اما در ترافیک سنگین و با بالا رفتن دمای موتور خاموش می‌شود و بعد از حدود ۱۰ دقیقه دوباره روشن می‌شود، احتمال دارد بورد داخلی رله دچار لحیم‌سردی یا ترک‌های ریز شده باشد. افزایش دما می‌تواند باعث قطع موقت اتصال شود و با خنک شدن رله، اتصال دوباره برقرار شود. در این شرایط، بورد داخلی رله باید از نظر ترک و لحیم‌سردی بررسی شود. برای خنک کردن آن نیز روی رله داغ آب نریزید و اجازه دهید به‌صورت طبیعی خنک شود.

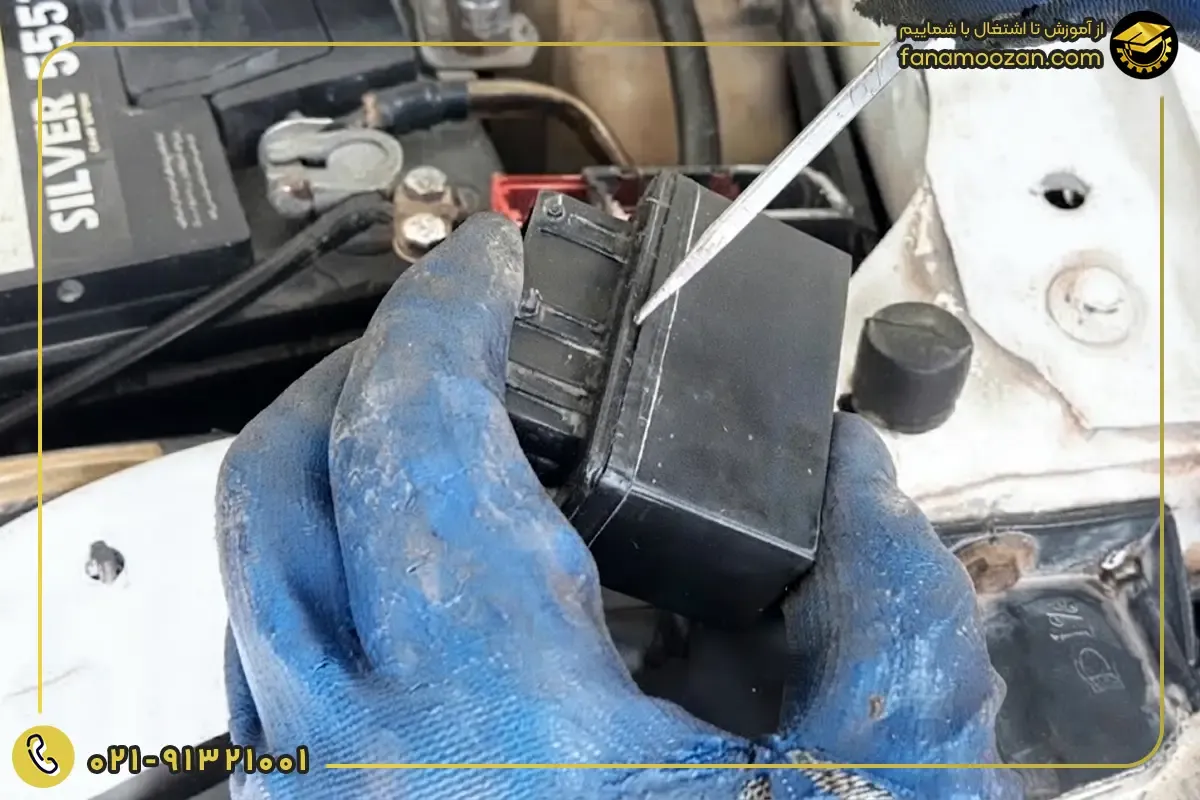

قطعی برق متناوب به دلیل زنگ‌زدگی اتصال بدنه

گاهی رله، سوکت و فیوزها سالم هستند، اما خودرو هنگام عبور از دست‌اندازها ریپ می‌زند یا چراغ چک به‌صورت متناوب روشن و خاموش می‌شود. در چنین شرایطی، اتصال بدنه رله دوبل را بررسی کنید. در برخی مدل‌های پراید، پایه شماره ۱۰ به مسیر اتصال بدنه مربوط است و زنگ‌زدگی یا خوردگی محل اتصال می‌تواند باعث ناپایداری برق رله شود. برای رفع مشکل قطع و وصل برق خودرو در حین حرکت، مسیر سیم بدنه و محل اتصال آن را بررسی کنید و در صورت وجود خوردگی، محل اتصال را تمیز کرده و پیچ را محکم ببندید.

ایراد رله قطع‌کن دزدگیر و روشن نشدن پراید

گاهی پراید استارت می‌خورد اما روشن نمی‌شود و خرابی رله دوبل به نظر می‌رسد، درحالی‌که مشکل از رله قطع‌کن دزدگیر است. در بعضی خودروها، نصاب دزدگیر این رله را در یکی از مدارهای مرتبط با روشن شدن خودرو قرار می‌دهد و خرابی آن می‌تواند برق یا فرمان یکی از مدارها را قطع کند؛ بنابراین اگر رله دوبل برق ورودی دارد اما یکی از خروجی‌های آن فعال نمی‌شود، قبل از تعویض رله، رله قطع‌کن دزدگیر، فیوز و سیم‌کشی اضافه‌شده توسط نصاب را نیز بررسی کنید.

نفوذ آب از زیر شیشه جلو به رله دوبل

خرابی آب‌بندی شیشه جلو یا پوسیدگی زیر سینی برف‌پاک‌کن می‌تواند باعث شود آب روی رله دوبل و سوکت‌های آن چکه کند. رطوبت نیز به‌مرور زمان باعث سولفاته شدن پین‌ها و اختلال در اتصالات برق و فرمان ایسیو می‌شود؛ بنابراین، اگر مشکل رله بعد از بارندگی یا شست‌وشوی خودرو بیشتر می‌شود یا پین‌های سوکت مرتباً سبز و سولفاته هستند، علاوه بر بررسی رله، محل نفوذ آب از اطراف شیشه جلو و سینی برف‌پاک‌کن را نیز پیدا و برطرف کنید.

سوالات متداول درباره خرابی رله دوبل پراید

آیا شستشوی موتور ماشین باعث سوختن رله دوبل می‌شود؟

بله، ورود آب با فشار بالا به داخل سوکت رله دوبل باعث اتصالی پایه‌های برق مستقیم با پایه‌های فرمان ایسیو شده و به راحتی بوبین رله یا حتی خود ایسیو را می‌سوزاند. حتما قبل از موتورشویی روی این قطعه را با پلاستیک بپوشانید.

قیمت رله دوبل پراید چقدر است و چه مارکی بهتر است؟

این قطعه قیمت بالایی ندارد و جزو لوازم یدکی ارزان قیمت محسوب می‌شود. بهتر است همیشه از قطعات شرکتی سایپا یدک یا برندهای معتبری مثل کروز استفاده کنید تا درگیر مشکلات قطعات تقلبی و افت ولتاژ نشوید.

دوگانه‌سوز کردن دستی پراید چگونه می‌تواند باعث خرابی مدار رله دوبل شود؟

در پرایدهایی که به‌صورت کارگاهی به CNG یا LPG مجهز شده‌اند، گاهی برای تأمین برق شبیه‌ساز انژکتور (امولاتور) از سیم‌های مربوط به رله دوبل انشعاب می‌گیرند. اگر این انشعاب به‌درستی انجام نشود یا اتصالات کیفیت مناسبی نداشته باشند، ممکن است افت ولتاژ، گرم شدن سیم‌ها و ناپایداری عملکرد رله ایجاد شود. در چنین شرایطی، بررسی محل انشعاب‌ها و کیفیت اتصالات سیستم گازسوز نیز هنگام عیب‌یابی رله دوبل اهمیت دارد.

آیا صدای تق‌تق رله دوبل نشانه سالم بودن قطعه است؟

خیر؛ صدای تق‌تق فقط نشان می‌دهد که بوبین داخلی رله عمل کرده و پلاتین جابه‌جا می‌شود. اگر پلاتین‌های داخلی خال زده، سوخته یا کربن گرفته باشند، با وجود شنیدن این صدا، جریان برق با آمپر لازم به پمپ بنزین یا کویل منتقل نمی‌شود و خودرو روشن نخواهد شد.

چرا بعد از تعویض رله دوبل پراید سوکت جدید داغ می‌شود؟

داغ شدن سوکت بعد از تعویض قطعه نشان‌دهنده گشاد بودن فیش‌های مادگی سوکت، ضعیف بودن مغزی پمپ بنزین و کشیدن جریان آمپر اضافی، یا استفاده از سیم‌های نازک و بدون لحیم‌کاری اصولی در محل اتصال دسته سیم است که مقاومت حرارتی شدید ایجاد می‌کند.

آیا خرابی رله دوبل باعث دیر استارت خوردن پراید در صبح می‌شود؟

بله؛ اگر کنتاکت‌های مربوط به تغذیه پمپ بنزین در رله فرسوده شوند، فشار سوخت در ریل انژکتور با سرعت کافی بالا نمی‌رود. در این شرایط با استارت اول خودرو روشن نمی‌شود و برای پر شدن مسیر بنزین نیاز به باز و بستن چندباره سوئیچ یا استارت‌های طولانی‌تر است.
