بررسی دلایل خرابی ال سی دی Z Flip و راهنمای تعمیر فلت تصویر

خرابی تصویر و ایجاد خط سیاه روی محل تاشدگی گلکسی Z Flip، معمولاً به فرسودگی فلت تصویر (Flex Cable) در اثر باز و بسته شدن مداوم مربوط است و همیشه به معنی نیاز به تعویض کامل نمایشگر نیست. اگر با تغییر زاویه لولا تصویر قطع و وصل می‌شود، ممکن است خود پنل OLED سالم باشد و مشکل با تعویض فلت با دستگاه باندینگ یا ترمیم میکروسولدرینگ، با هزینه‌ای حدود یک‌سوم تعویض کامل، برطرف شود.

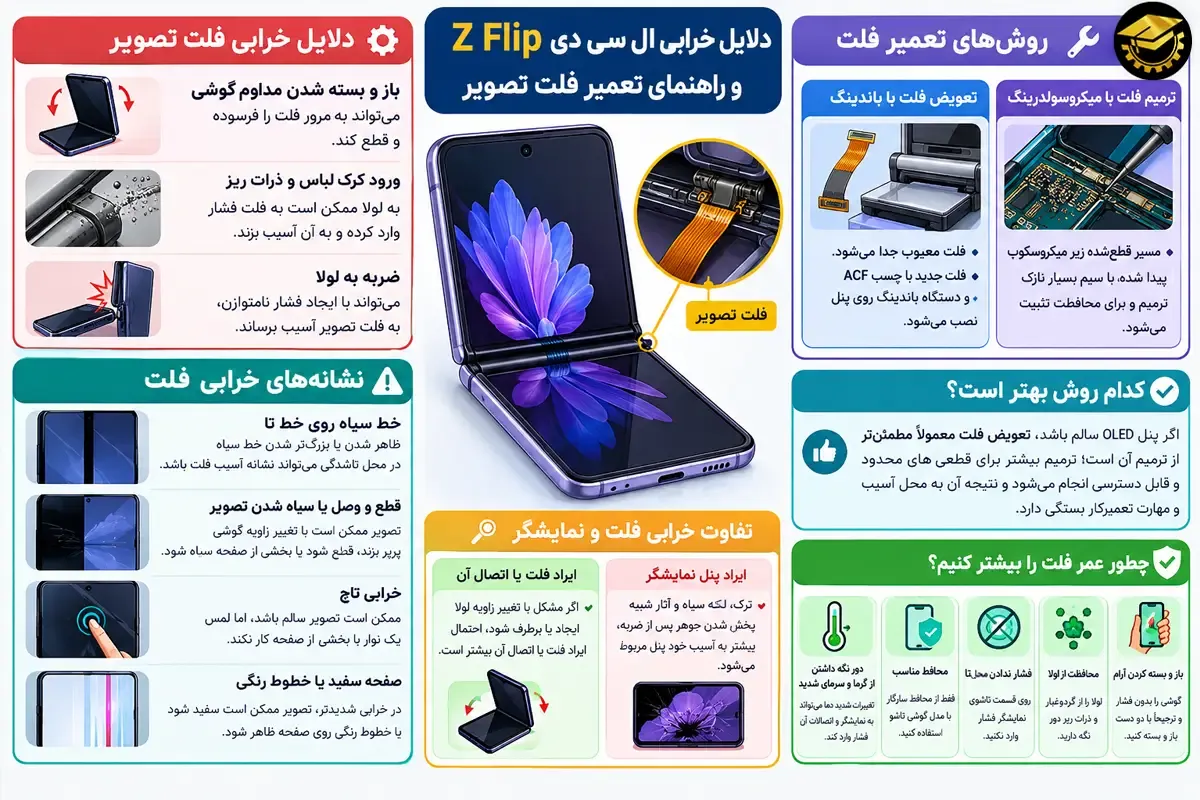

در اینفوگرافیک زیر، دلایل اصلی خرابی فلت تصویر در گوشی Z Flip و نشانه‌های هرکدام را به‌صورت خلاصه بررسی کرده‌ایم. همچنین روش‌های تعویض و ترمیم فلت، از تعویض با دستگاه باندینگ تا ترمیم مسیرهای آسیب‌دیده با میکروسولدرینگ، به‌صورت ساده و قابل‌فهم نشان داده شده است:

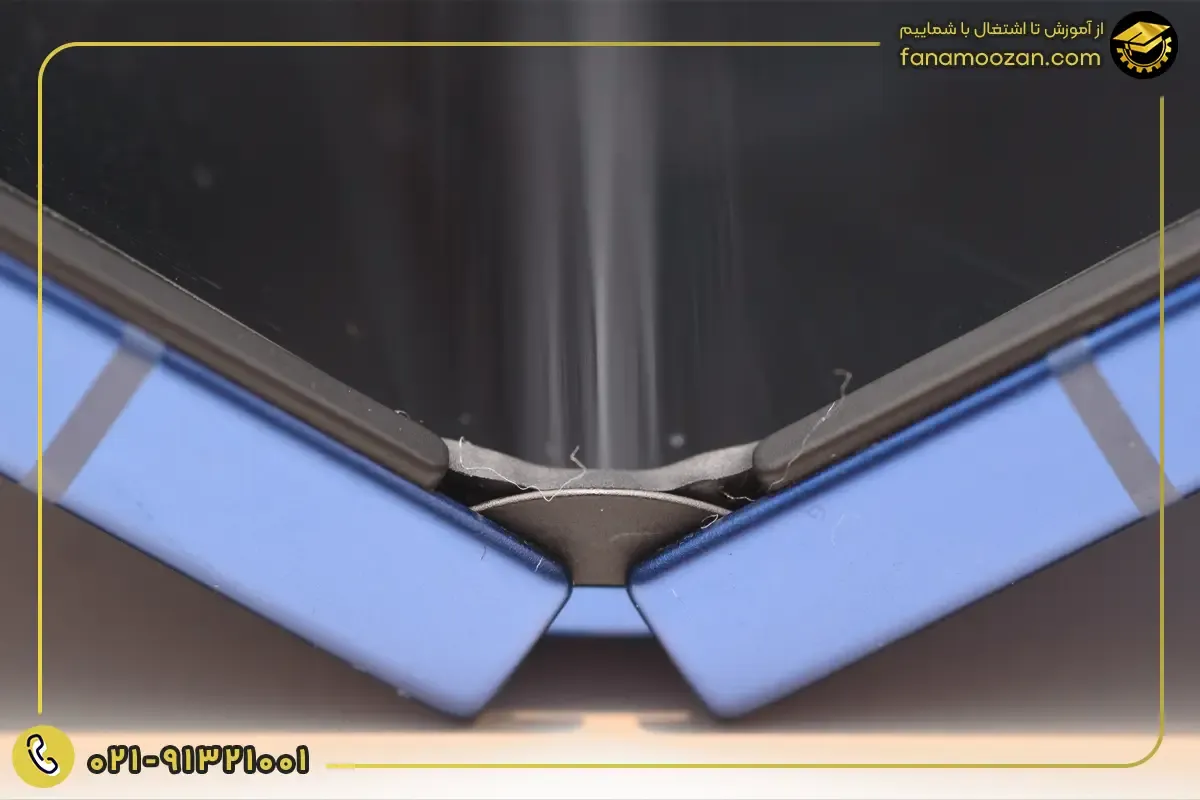

دلایل آسیب‌دیدگی فلت تصویر در گوشی‌های تاشو

نمایشگر Z Flip از چند لایه انعطاف‌پذیر ساخته شده و فلت تصویر، اطلاعات تصویر و لمس را بین برد اصلی و نمایشگر منتقل می‌کند. این فلت نزدیک لولا قرار دارد و با هر بار باز و بسته شدن گوشی، همراه نمایشگر خم می‌شود. در نسل‌های جدیدتر مانند Galaxy Z Flip 5، Z Flip 6 و Z Flip 7، سامسونگ طراحی لولا را بهبود داده و امکان خم شدن نرم‌تر نمایشگر را فراهم کرده است؛ با این حال، بخش تاشو و فلت تصویر همچنان در معرض خمش مداوم قرار دارند.

یکی از اصلی‌ترین دلایل آسیب فلت، فرسودگی بر اثر خمش مداوم است. کابل فلت از مسیرهای مسی بسیار نازکی تشکیل شده که روی یک لایه پلاستیکی انعطاف‌پذیر قرار گرفته‌اند. باز و بسته شدن مداوم گوشی، این مسیرهای فلزی را بارها خم می‌کند و به‌مرور ممکن است باعث ایجاد ترک‌های بسیار ریز در مس و قطع اتصال شود.

عامل دیگر، ورود گردوغبار و ذرات خارجی به مکانیزم لولا است. هرچند در نسل‌های جدید Z Flip از برس‌های کوچک برای کاهش ورود ذرات به لولا استفاده شده، این سیستم نمی‌تواند به‌طور کامل مانع ورود آن‌ها شود. مقدار کمی پرز لباس یا یک جسم کوچک در مسیر فلت ممکن است هنگام بسته شدن گوشی فشار زیادی به کابل وارد کند و به آن آسیب بزند. همچنین ضربه‌هایی که باعث شکستن صفحه نمی‌شوند، ممکن است جای لولا را تغییر دهند و با ایجاد فشار نامتوازن روی فلت، فرسودگی آن را بیشتر کنند؛ بنابراین، با وجود بهبود طراحی لولا، خمش مداوم، ورود ذرات و ضربه به لولا همچنان از عوامل اصلی آسیب‌دیدگی فلت تصویر در گوشی‌های تاشو هستند.

نشانه‌های خرابی فلت تصویر و تفاوت آن با شکستگی LCD

خرابی فلت تصویر معمولاً با چند نشانه مشخص ظاهر می‌شود و ممکن است به‌مرور شدیدتر شود. این نشانه‌ها در ابتدا فقط در بعضی زاویه‌های باز شدن گوشی دیده می‌شوند، اما با بیشتر شدن آسیب می‌توانند دائمی شوند. مهم‌ترین نشانه‌ها عبارت‌اند از:

•        ظاهر شدن خط سیاه افقی دقیقاً روی محل تاشدگی: این خط ممکن است ابتدا باریک باشد، اما با بیشتر شدن آسیب فلت، پهن‌تر شود.

•        پرپر زدن یا سیاه شدن نیمی از صفحه: ممکن است تصویر در نیمه بالایی یا پایینی نمایشگر کاملاً قطع شود یا پرش‌های شدید داشته باشد.

•        از کار افتادن لمس در بخش‌هایی از صفحه: ممکن است تصویر سالم به نظر برسد، اما تاچ دستگاه در یک نوار افقی یا کل نیمه بالایی یا پایینی از کار بیفتد.

•        نمایش تصویر سفید یا خطوط رنگی عمودی: در مراحل پیشرفته‌تر خرابی، ممکن است کل تصویر سفید شود یا خطوط رنگی عمودی روی صفحه دیده شوند.

برای تشخیص خرابی فلت از آسیب خود پنل، به نحوه ایجاد مشکل نیز توجه کنید. شکستگی یا آسیب فیزیکی پنل معمولاً بعد از ضربه یا فشار ایجاد می‌شود و ممکن است با ترک، لکه‌های سیاه یا لکه‌هایی شبیه پخش شدن جوهر روی صفحه همراه باشد. در مقابل، اگر مشکل روی قسمت تاشوی نمایشگر متمرکز باشد و با تغییر زاویه باز شدن گوشی تغییر کند، احتمال ایراد در فلت یا اتصالات این بخش بیشتر است.

یک تست ساده برای بررسی فلت این است که گوشی را به‌آرامی از حالت کاملاً بسته به حالت باز تغییر دهید. اگر تصویر در یک زاویه خاص، مثلاً ۹۰ درجه، سالم باشد اما با باز شدن کامل خراب شود، احتمال خرابی فلت بیشتر است و ممکن است خود پنل OLED سالم مانده باشد.

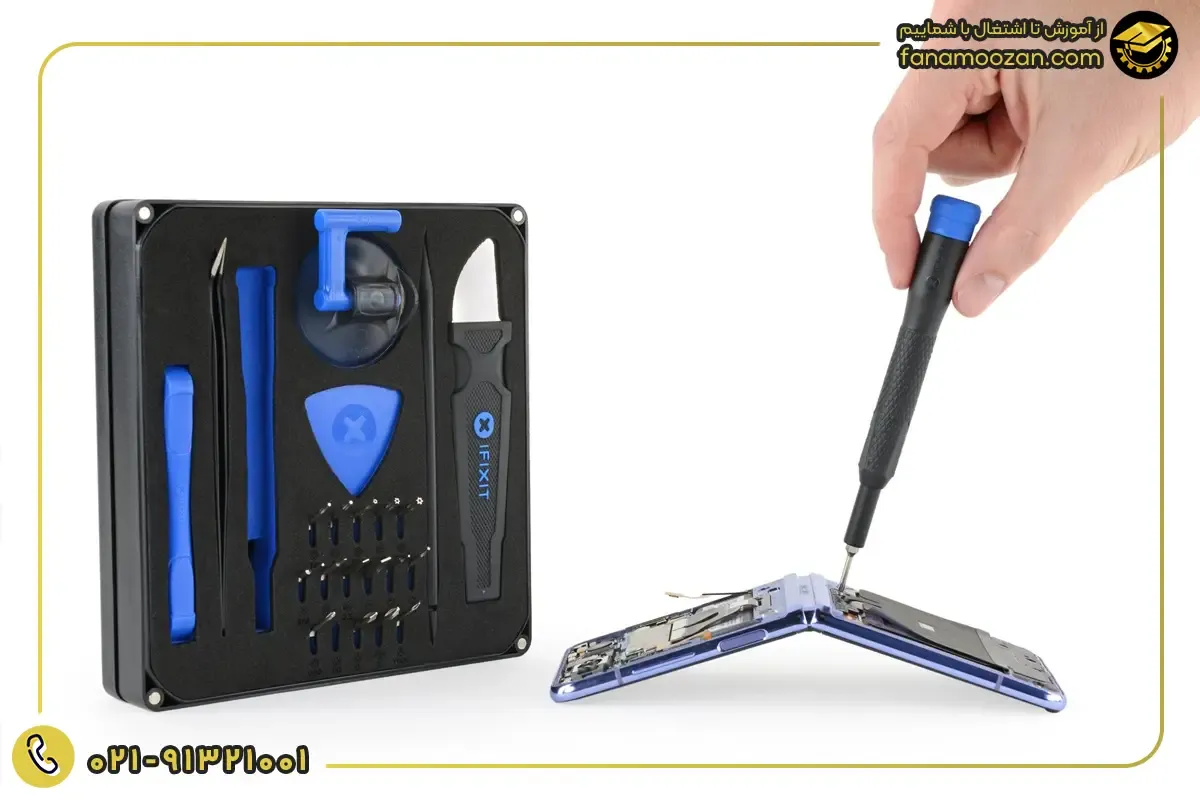

راهنمای تخصصی تعمیر فلت تصویر Z Flip

برای رفع خرابی فلت تصویر Z Flip، هم می‌توان فلت را تعویض و هم ترمیم کرد که در ادامه هر دوی این روش‌ها را بررسی می‌کنیم:

نکته مهم: پنل OLED گوشی‌های Z Flip بسیار نازک و حساس است و تعمیر فلت تصویر آن به دقت، ابزار تخصصی و تجربه کافی در تعمیر نمایشگرهای OLED نیاز دارد. یک اشتباه کوچک هنگام باز کردن یا ترمیم فلت می‌تواند به پنل آسیب بزند و هزینه تعمیر را افزایش دهد؛ بنابراین، این کار باید توسط تعمیرکار متخصص انجام شود و مطالب این بخش صرفاً برای آشنایی با روند کلی تعمیر ارائه شده است.

تعویض فلت تصویر با دستگاه باندینگ

این روش، یکی از روش‌های اصلی برای تعمیر فلت نمایشگر Z Flip است. در این فرآیند، فلت معیوب به‌طور کامل با یک قطعه نو جایگزین می‌شود. این کار فقط یک لحیم‌کاری ساده نیست و طبق مراحل زیر انجام می‌شود و به تجهیزات دقیق و محیط مناسب نیاز دارد:

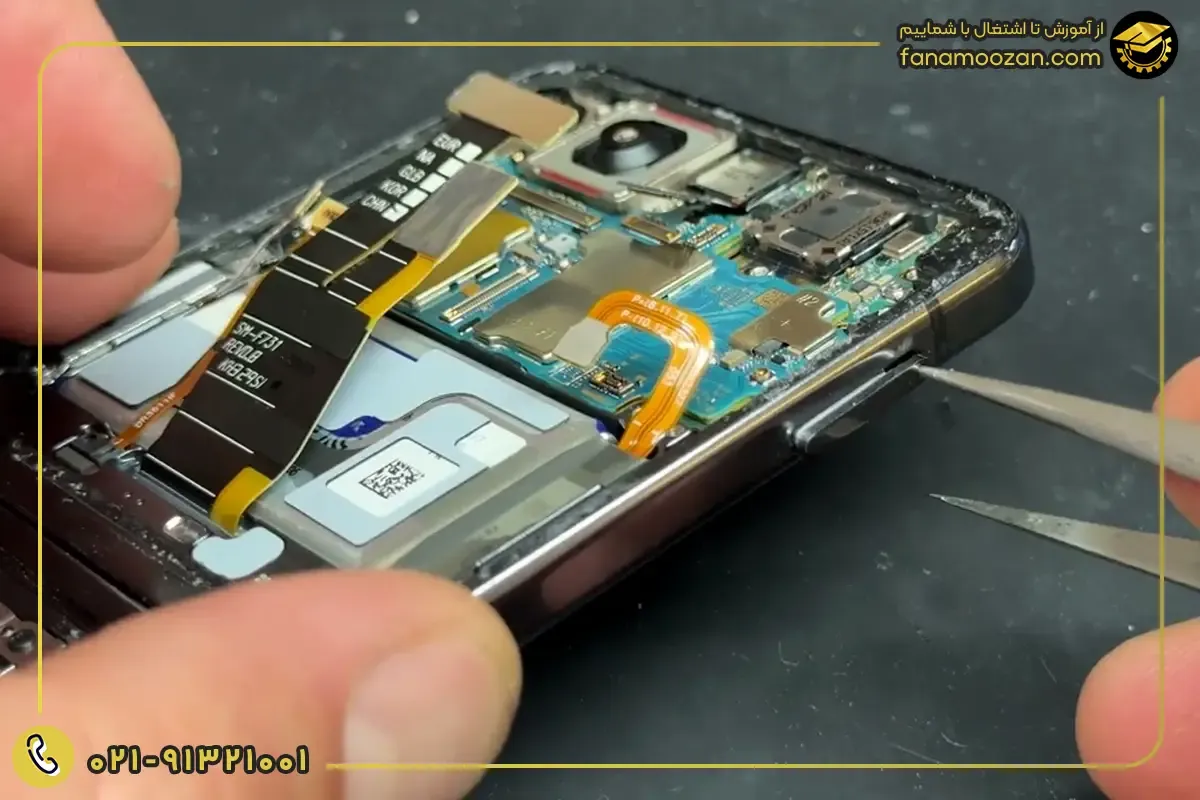

جداسازی فلت قدیمی

ابتدا دستگاه باز می‌شود تا تکنسین به پنل و محل اتصال فلت دسترسی پیدا کند. سپس با استفاده از حرارت کنترل‌شده و ابزار مخصوص، اتصال فلت قدیمی به‌آرامی آزاد می‌شود و فلت از روی برد نمایشگر جدا می‌شود. در این مرحله باید دقت زیادی داشت تا پدهای ظریف روی شیشه OLED آسیب نبینند.

پاک‌سازی پدهای اتصال

کوچک‌ترین باقی‌مانده از چسب ACF قبلی می‌تواند باعث اتصال ناقص فلت جدید شود. به همین دلیل، سطح اتصال روی پنل با حلال‌های مخصوص و ابزار نرم کاملاً تمیز می‌شود تا برای نصب فلت جدید آماده باشد.

تراز و نصب فلت جدید

فلت جدید همراه با یک لایه چسب ACF تازه، زیر میکروسکوپ با دقت بالا روی پدهای اتصال پنل قرار می‌گیرد. حتی یک انحراف کوچک می‌تواند باعث ایجاد خطوط روی تصویر یا از کار افتادن بخشی از نمایشگر شود.

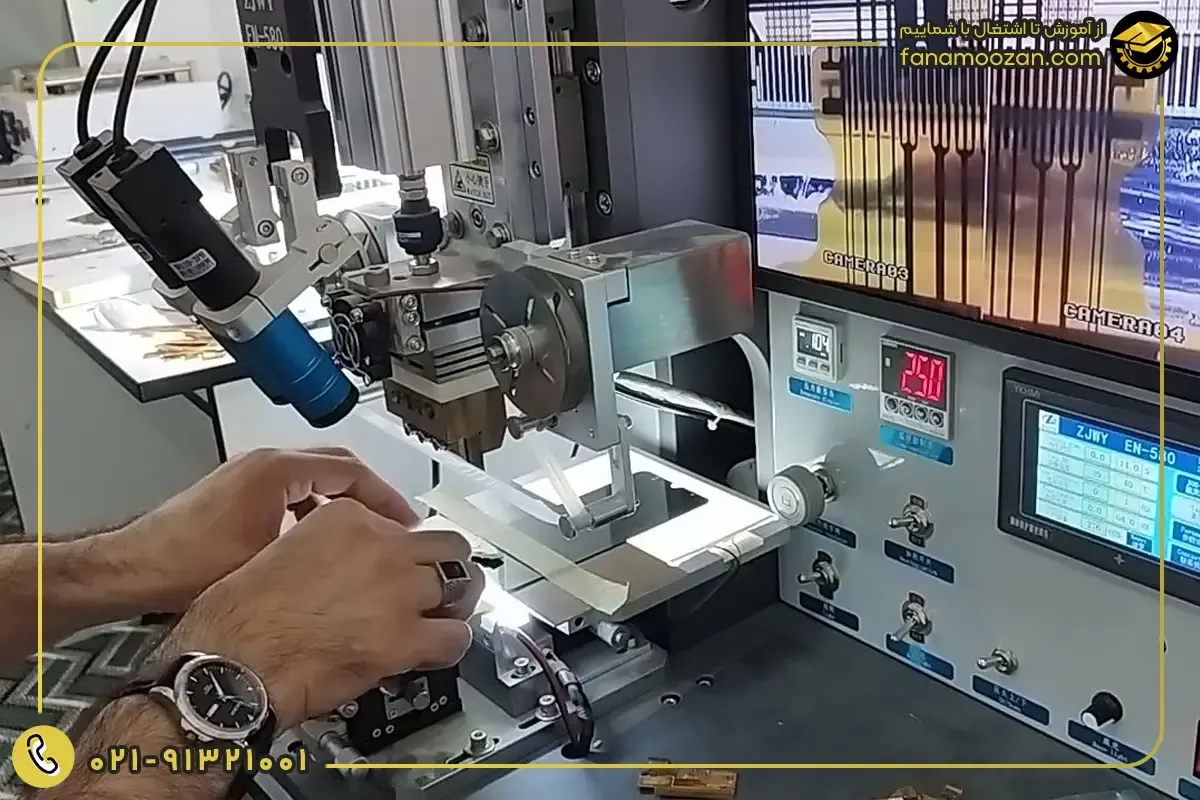

فرآیند Bonding

در این مرحله دستگاه Bonding وارد عمل می‌شود. این دستگاه ابزاری به نام ترمود یا هات‌بار دارد که فشار و حرارت دقیق را هم‌زمان به محل اتصال وارد می‌کند؛ برای مثال، ممکن است حرارتی حدود ۱۸۰ درجه سانتی‌گراد برای چند ثانیه اعمال شود. این کار چسب ACF را فعال می‌کند و اتصال الکتریکی بین صدها مسیر ریز فلت و پنل را برقرار می‌سازد.

تست نهایی

پیش از مونتاژ کامل گوشی، نمایشگر به برد اصلی متصل و به‌طور کامل تست می‌شود تا عملکرد پیکسل‌ها و نبود خط یا پرش تصویر بررسی شود. این فرآیند به تجهیزات گران‌قیمت و دانش فنی بالا نیاز دارد و به همین دلیل فقط مراکز تعمیراتی مجهز می‌توانند آن را انجام دهند. پس از اتصال فلت جدید به پنل نیز گوشی باید در حالت‌های مختلف، از جمله کاملاً باز، زاویه ۹۰ درجه و تقریباً بسته، چند بار تست شود تا تصویر در هیچ زاویه‌ای دچار پرش یا قطعی نشود؛ به همین دلیل، تعمیر این بخش ممکن است ۲۴ تا ۴۸ ساعت زمان ببرد.

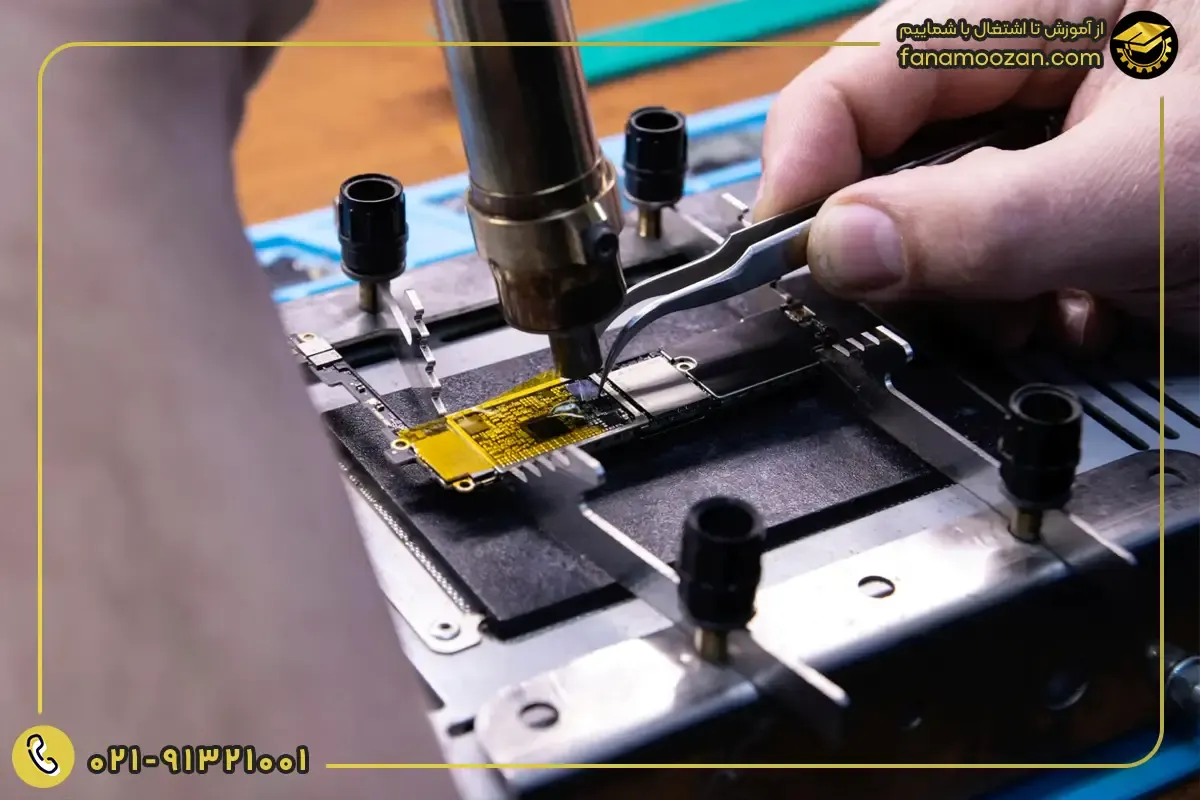

ترمیم فلت

ترمیم فلت زمانی انجام می‌شود که تعویض کامل فلت امکان‌پذیر نباشد یا قطعی در بخش کوچکی از فلت و در محل قابل دسترسی ایجاد شده باشد. این روش به دقت و مهارت بالایی نیاز دارد و نتیجه آن تا حد زیادی به محل آسیب و تجربه تکنسین بستگی دارد.

ابتدا تکنسین فلت را زیر میکروسکوپ یا همان لوپ تعمیر موبایل و با بزرگنمایی بالا بررسی می‌کند تا محل دقیق پارگی یا قطع شدن مسیرهای مسی را پیدا کند. سپس با خم کردن بسیار آرام فلت و بررسی تغییرات تصویر، مسیر آسیب‌دیده را مشخص می‌کند. برای دسترسی به مسیر مسی، لایه محافظ پلی‌آمید با ابزار بسیار ظریف کنار زده می‌شود. این کار باید با دقت انجام شود، زیرا آسیب به مسیرهای کناری می‌تواند امکان ترمیم فلت را از بین ببرد.

پس از نمایان شدن دو سر مسیر قطع‌شده، تکنسین با استفاده از سیم جامپر بسیار نازک و فلاکس، بین آن‌ها اتصال ایجاد می‌کند. سپس دو سر سیم را با هویه مخصوص موبایل مناسب برای میکروسولدرینگ، به نقاط مسی لحیم می‌کند. کنترل دما در این مرحله اهمیت زیادی دارد تا حرارت به فلت آسیب نزند و اتصال کوتاه ایجاد نشود. در پایان، محل ترمیم با UV Solder Mask پوشانده و با نور فرابنفش خشک می‌شود تا اتصال ایجادشده محافظت شود.

تعویض فلت به‌صرفه‌تر است یا تعویض کامل نمایشگر؟

از نظر هزینه، تفاوت بین این دو روش زیاد است. تعویض فلت تصویر، در صورت دسترسی به تعمیرکار متخصص و قطعه باکیفیت، معمولاً حدود ۲۰ تا ۴۰ درصد هزینه تعویض کامل نمایشگر را دارد. این اختلاف هزینه می‌تواند آن را به گزینه‌ای مناسب‌تر برای تعمیر تبدیل کند. با این حال، این کار به تخصص و تجهیزات پیشرفته نیاز دارد که در اختیار هر تعمیرکاری نیست. از طرفی، احتمال آسیب دیدن پنل هنگام تعمیر وجود دارد و اگر کار با مهارت کافی انجام نشود، ممکن است در نهایت هزینه تعویض کامل نمایشگر نیز به وجود بیاید.

در مقابل، تعویض کامل ال‌سی‌دی و تاچ گوشی موبایل، شامل پنل OLED، فلت و گاهی فریم اطراف آن، روش استانداردتر و معمولاً سریع‌تری است و ریسک کمتری در زمان تعمیر دارد. قطعه به‌صورت یکپارچه از طرف شرکت سازنده یا تأمین‌کنندگان معتبر عرضه می‌شود و تعمیرکاران بیشتری می‌توانند آن را تعویض کنند. این روش هزینه بیشتری دارد، اما در صورت استفاده از قطعه معتبر و نصب صحیح (پیشنهاد می‌کنیم تفاوت ال سی دی اصلی با تقلبی را بشناسید)، نتیجه قابل‌اعتمادتری خواهد داشت. بنابراین، اگر تعمیرکار متخصص و باتجربه‌ای در زمینه تعمیر فلت پیدا شود، تعویض فلت می‌تواند هزینه کمتری داشته باشد؛ در غیر این صورت، تعویض کامل نمایشگر گزینه مطمئن‌تری است.

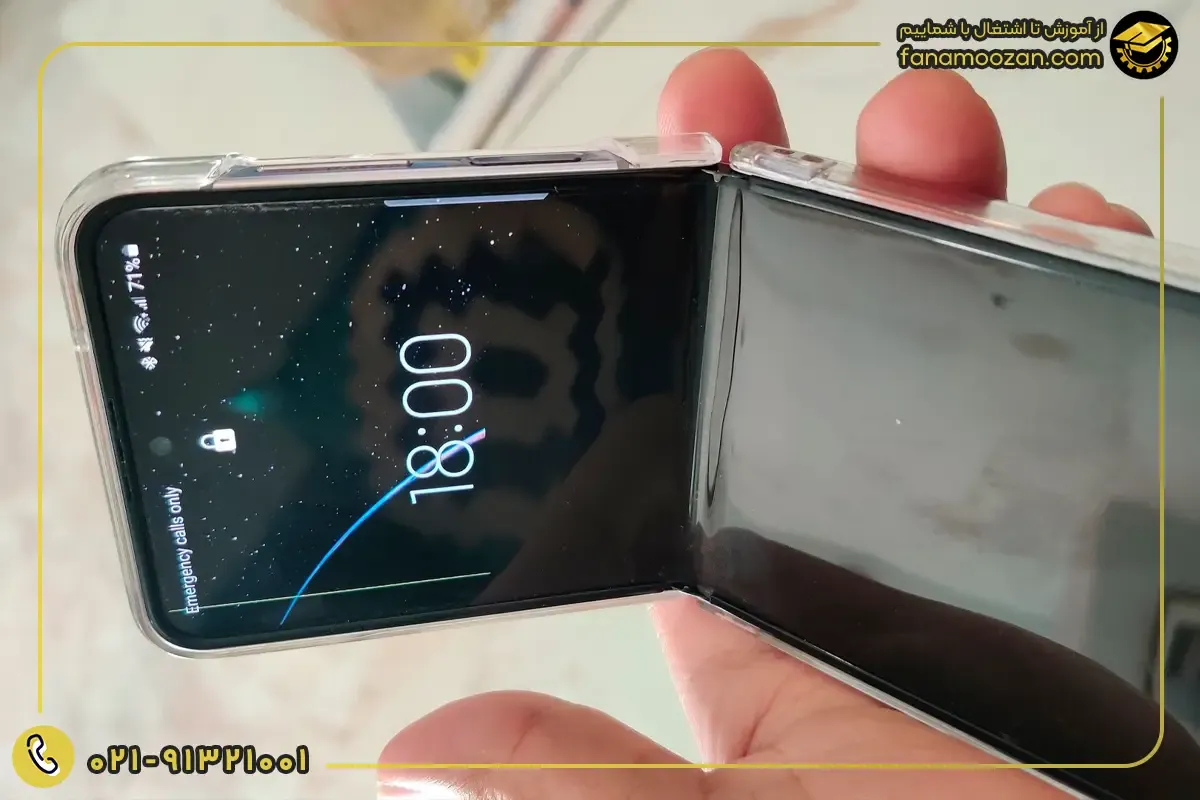

روش‌های مراقبت از فلت و نمایشگر گوشی تاشو

راهی برای جلوگیری کامل از فرسودگی فلت تصویر وجود ندارد، اما با چند کار ساده می‌توانید فشار روی فلت و نمایشگر را کمتر کنید و عمر آن‌ها را افزایش دهید. هنگام باز و بسته کردن گوشی، این کار را آرام و بدون فشار انجام دهید؛ زیرا باز و بسته شدن مداوم در کنار فشار اضافی می‌تواند به‌مرور باعث فرسودگی فلت شود.

محل لولا را نیز تا حد امکان از گردوغبار، شن، پرز و ذرات ریز دور نگه دارید. ورود این ذرات به قسمت لولا می‌تواند هنگام باز و بسته شدن گوشی به فلت و سایر قطعات آسیب بزند. همچنین هنگام استفاده، فشار زیادی روی خط تا یا بخش مرکزی نمایشگر وارد نکنید.

برای محافظت از صفحه نیز از محافظی استفاده کنید که مخصوص مدل گوشی تاشوی شما باشد و با آن سازگاری داشته باشد. محافظ نامناسب ممکن است هنگام بسته شدن گوشی فشار اضافی به نمایشگر وارد کند. علاوه بر این، گوشی را در معرض تغییرات شدید دما قرار ندهید؛ سرمای شدید می‌تواند انعطاف برخی مواد را کمتر کند و گرمای زیاد نیز ممکن است به چسب‌ها و اتصالات نمایشگر آسیب بزند.

نکته مهم: برای کاهش فشار روی لولا و فلت، گوشی را هنگام باز کردن با دو دست و از دو گوشه بالایی به‌صورت متقارن باز کنید. باز کردن مکرر گوشی با یک دست و فشار دادن یک گوشه با شست، نیروی نامتوازنی به لولا و فلت وارد می‌کند و می‌تواند فرسودگی آن را بیشتر کند.

تجربه‌های واقعی از خرابی LCD گوشی Z Flip و نحوه تعمیر آن

در تعمیر گوشی‌های تاشو، بعضی ایرادها در ابتدا شبیه خرابی فلت یا نمایشگر به نظر می‌رسند، اما بررسی دقیق‌تر می‌تواند علت اصلی را مشخص کند. از طرفی، اگر فلت به‌درستی ترمیم یا تعویض نشود، ممکن است بعد از تعمیر مشکل جدیدی ایجاد شود. در ادامه چند نمونه از این تجربه‌ها را بررسی می‌کنیم:

خاموش ماندن نمایشگر داخلی به دلیل اختلال سنسور هال

وقتی نمایشگر داخلی بعد از باز کردن گوشی روشن نمی‌شود اما نمایشگر بیرونی و ویبره دستگاه درست کار می‌کنند، یکی از احتمالاتی که بررسی می‌شود خرابی فلت است. با این حال، در بعضی موارد مشکل از فلت نبوده و استفاده از قاب دارای هولدر مغناطیسی قوی باعث اختلال در عملکرد سنسورهای هال شده است. سنسورهای هال وضعیت باز یا بسته بودن گوشی را تشخیص می‌دهند. میدان مغناطیسی قوی هولدر می‌تواند این تشخیص را مختل کند و در نتیجه فرمان روشن شدن نمایشگر داخلی به‌درستی صادر نشود.

نکته مهم: قبل از باز کردن گوشی، قاب و هولدر مغناطیسی را جدا کنید و عملکرد نمایشگر را دوباره بررسی کنید.

قطع دوباره فلت پس از ترمیم آن

در ترمیم فلت گوشی‌های Z Flip سامسونگ، مسیر قطع‌شده فلت با سیم لاکی و میکروسولدرینگ به دو سر مسیر سالم متصل می‌شود. این کار می‌تواند اتصال الکتریکی را برقرار کند و نمایشگر در حالت باز بدون مشکل تصویر بدهد، اما محل ترمیم هنگام تا شدن گوشی دوباره تحت کشش قرار می‌گیرد.

سیم لاکی برخلاف فلت اصلی برای این میزان خمش مداوم طراحی نشده است. به همین دلیل، ممکن است بعد از چند بار باز و بسته شدن گوشی، سیم از محل لحیم جدا شود و مسیر تصویر دوباره قطع شود. این مشکل به‌خصوص زمانی مهم است که محل ترمیم در بخش متحرک و نزدیک لولا قرار داشته باشد.

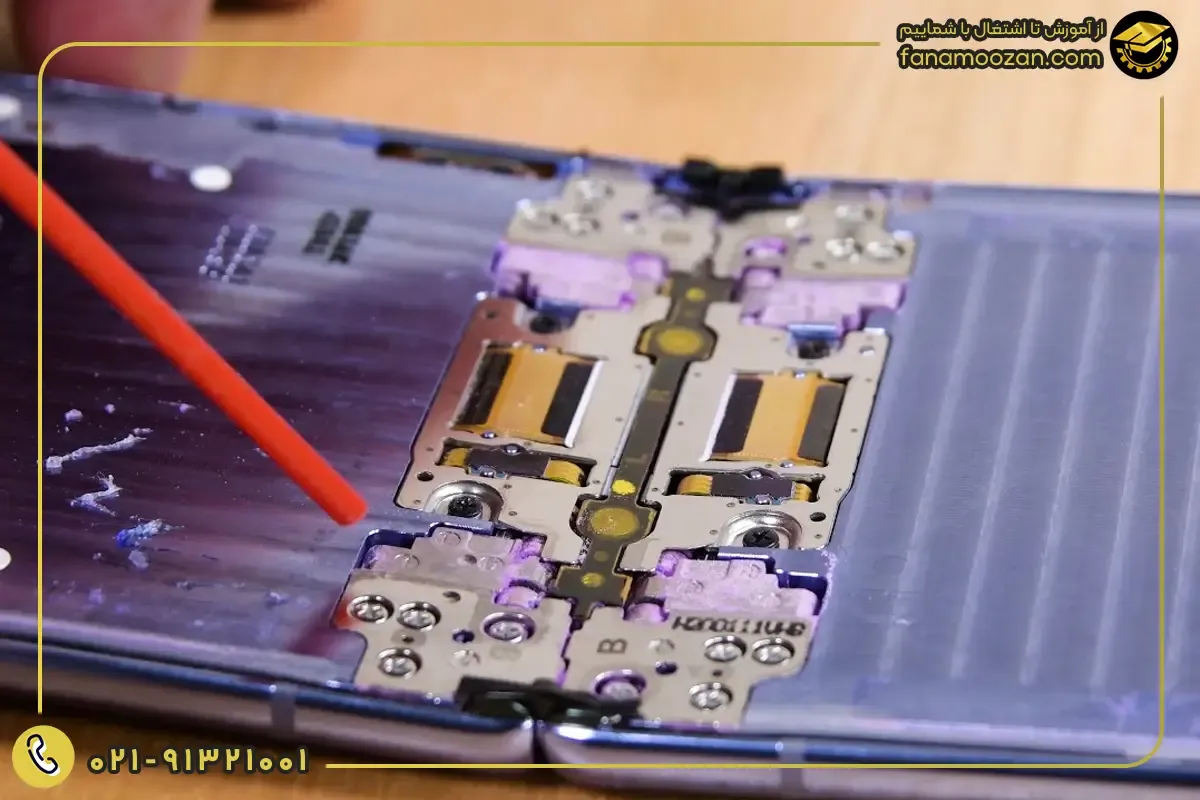

پرش تصویر در حالت نیمه‌باز به دلیل ACF نامناسب

ممکن است تصویر در حالت کاملاً باز طبیعی باشد، اما با نیمه‌باز شدن گوشی، تصویر سبز شود یا پرش داشته باشد. یکی از مواردی که در این شرایط باید بررسی شود، ACF مورد استفاده برای اتصال فلت است.

فلت نمایشگر تاشو با هر بار باز و بسته شدن گوشی خم می‌شود و اتصال ACF نیز باید این تغییرات را تحمل کند. اگر ACF انتخاب‌شده برای این نوع پنل مناسب نباشد، با تغییر زاویه گوشی فشار روی محل اتصال تغییر می‌کند و ممکن است بعضی خطوط برای لحظه‌ای اتصال خود را از دست بدهند. در نتیجه، تصویر در زاویه خاص دچار پرش یا تغییر رنگ می‌شود.

ایجاد Ghost Touch پس از تعویض فلت

بعد از تعویض فلت، ممکن است تصویر کاملاً سالم باشد اما بخشی از تاچ نمایشگر خودبه‌خود عمل کند. این مشکل با عنوان Ghost Touch شناخته می‌شود و همیشه به خرابی خود پنل مربوط نیست.

در این شرایط، اتصال فلت به پدهای پنل را زیر میکروسکوپ بررسی کنید. اگر فلت به‌درستی روی پدها قرار نگرفته باشد یا سطح اتصال آلودگی داشته باشد، سیگنال‌های تاچ دچار اختلال می‌شوند؛ بنابراین در صورت نیاز باید، محل اتصال را از باقی‌مانده ACF پاک کرده و فلت را دوباره با دقت روی پدها تراز کنید.

سوالات متداول

آیا فشار دادن خط سیاه یا گذاشتن گوشی در فریزر می‌تواند مشکلات گوشی Z Flip را موقتاً حل می‌کند؟

خیر، این‌ها ترفندهای خطرناکی هستند که به هیچ وجه توصیه نمی‌شوند. فشار آوردن روی خط سیاه می‌تواند مستقیماً به پنل OLED زیرین آسیب بزند و شکستگی کامل را رقم بزند. گذاشتن گوشی در فریزر هم به دلیل انقباض قطعات، ممکن است موقتاً اتصال را برای چند دقیقه برقرار کند، اما ریسک آسیب به باتری، ایجاد ترک‌های بیشتر در فلتِ شکننده شده و جمع شدن رطوبت داخل دستگاه را به همراه دارد و مشکل را در درازمدت بدتر می‌کند.

آیا خط سبز عمودی روی نمایشگر Z Flip هم مربوط به خرابی فلت است؟

گاهی بله، اما خط سبز دائمی و ثابت معمولاً نشانه آسیب به خود پنل OLED یا مدارهای درایور آن است، نه لزوماً قطعی فلت. با این حال، اگر این خط با باز و بسته کردن گوشی ظاهر و پنهان می‌شود، احتمال ارتباط آن با فلت بیشتر است و نیاز به بررسی دقیق توسط تکنسین دارد.

بعد از تعمیر فلت، مقاومت گوشی در برابر آب حفظ می‌شود؟

تقریباً هرگز. فرآیند باز کردن گوشی‌های مدرن، به خصوص دستگاه‌های تاشو، نیازمند جدا کردن چسب‌ها و واشرهای آب‌بندی کارخانه است. اگرچه تعمیرکاران حرفه‌ای از چسب‌های جایگزین استفاده می‌کنند، اما بازگرداندن مقاومت گوشی به سطح استاندارد اولیه بسیار دشوار و تقریباً غیرممکن است. پس از تعمیر، باید گوشی خود را یک دستگاه عادی و غیرمقاوم در برابر آب در نظر بگیرید.

آیا صدای تق‌تق یا خرت‌خرت لولای Z Flip طبیعی است؟

صدای غیرعادی لولا همیشه به معنی خرابی فلت نیست و می‌تواند دلایل مختلفی داشته باشد. با این حال، اگر صدا جدید است، به‌مرور بیشتر شده یا همراه با تغییر در حرکت لولا، خطوط نمایشگر و پرش تصویر ایجاد شده است، بهتر است گوشی بررسی شود. وجود صدا به‌تنهایی برای تشخیص خرابی فلت کافی نیست.
