نحوه باز و بسته کردن گوشی آیفون مدل iPhone 8 plus

نحوه باز و بسته کردن گوشی آیفون مدل iPhone 8 plus
چکیده مطلب :

باز کردن آیفون 8 پلاس شامل باز کردن پیچ‌های پنتالوب زیر دستگاه، حرارت‌دهی لبه‌ها برای شل شدن چسب ضدآب، باز کردن کتابی نمایشگر به سمت راست، قطع فوری باتری جهت پیشگیری از سوختن آی‌سی تصویر و جداسازی فلت‌ها با پیچ‌گوشتی سه سو (Y000) است.

 نحوه باز و بسته کردن گوشی آیفون مدل iPhone 8 plus نیازمند رعایت ترتیب باز کردن فلت‌ها و مهار دقیق کابل حساس تاچ‌آیدی است. نمایشگر آیفون 8 پلاس برخلاف مدل‌های قدیمی‌تر، از سمت چپ به راست (شبیه جلد کتاب) باز می‌شود؛ بنابراین هرگونه کشیدگی به سمت بالا باعث پارگی فلت‌های تصویر و سنسورها خواهد شد. در ادامه این راهنما، مراحل باز کردن اصولی، تعویض ال‌سی‌دی و انتقال ایمن دکمه هوم را به صورت گام به گام بررسی می‌کنیم. اگر علاقمند به یادگیری صفر تا صد عیب‌یابی و تعویض قطعات هستید، می‌توانید در دوره تخصصی آموزش تعمیرات موبایل آموزشگاه فن آموزان شرکت نمایید.

فهرست محتوا

پیچ پنج سو

قبل از اینکه شروع به کار کنید، شارژ باتری iPhone خود را به کمتر از 25% برسانید. باتری یون-لیتیوم شارژ شده میتواند دچار احتراق شود و یا به طور ناگهانی سوراخ شده، و به سبب آن انفجار رخ دهد.

پیچ پنج سو
  • گوشی موبایل آیفون خود را قبل از اینکه شروع به باز کردن آن کنید خاموش کنید.

باز کردن صفحه نمایش آیفون به خاصیت ضد آب بودن آن آسیب خواهد زد، به صورتی که تلفن شما مقاومت زیادی در برابر آب نخواهد داشت.

  • دو پیچ پنج سو 3/5 میلیمتری را که در لبه پایینی گوشی قرار دارد، با کمک پیچ گوشتی پنج سو بیرون آورید.

روش باز کردن گوشی موبایل آیفون

قسمت پایینی لبه آیفون را حرارت دهید تا چسب آن روان شده و راحتتر باز شود.

  • از یک سشوار یا ابزار باز کننده آیفیکس استفاده کنید و برای نرم کردن بیشتر چسب، آن را به مدت 90 ثانیه در قسمت پایینی آیفون قرار دهید.
روش باز کردن گوشی موبایل آیفون
  • کاپ مکنده را در نیمه پایین صفحه و روی پنل، دقیقا در بالای دکمه اصلی HOME قرار دهید.

اطمینان حاصل نمایید که کاپ مکنده با دکمه اصلی HOME برخورد نکند، چون مانعی بین کاپ مکنده و صفحه جلوی گوشی برای جدا کردن میشود.

  • کاپ مکنده را محکم با فشار یکنواخت به سمت بالا بکشید تا یک فضایی بین صفحه مقابل گوشی و قاب پشت گوشی ایجاد شود.
  • یک قاب باز کن کوچک یا هر ابزار باریک با اندازه میلیمتری در فاصله ایجاد شده بین پنل مقابل و قاب پشتی گوشی قرار دهید.
روش باز کردن گوشی موبایل آیفون

مقدار چسبندگی صفحه نمایش بسیار قوی است، به فاصله اولیه بوجود آمده فشار قابل توجهی وارد کنید. اگر فشار زیادی برای باز شدن نیاز داشت، گرمای بیشتری اعمال کنید و صفحه را به آرامی به سمت بالا و پایین حرکت دهید تا چسبندگی را قبل از اینکه شما با ابزار اعمال فشار کنید ضعیف کند.

روش باز کردن گوشی موبایل آیفون
  • قاب باز کن کوچک را اطراف گوشه ها و بالای گوشه سمت چپ تلفن به سمت کلیدهای کنترل صدا و بی صدا کردن حرکت دهید، تا به این طریق چسبندگی پنل مقابل و قاب پشت گوشی را از بین ببرد.
  • قاب باز کن کوچک را تا نزدیکی گوشه سمت چپ بالای صفحه نمایش حرکت دهید.
  • مجددا ابزار خود را در گوشه سمت راست و پایین iPhone قرار دهید، و تا گوشه های سمت راست بالای گوشی برای جداسازی قسمت چسبنده حرکت دهید.(به صورت برعکس مرحله قبل)
روش باز کردن گوشی موبایل آیفون

توجه: قاب باز کن را خیلی زیاد داخل گوشی نبرید، چرا که این کار باعث آسیب رسیدن به کابل های صفحه نمایش که در اطراف قرار گرفته است میشود. تنها چند میلیمتر آن را در لابه لای صفحه نمایش یا به اندازه پهنای لبه ی صفحه نمایش قرار دهید.

  • به آرامی کاپ مکنده بالا آورید تا لبه صفحه نمایش جدا شود.
جدا کردن صفحه نمایش توسط کاپ مکنده

توجه: صفحه نمایش را بیشتر از 15 درجه بالا نیاورید. این کار احتمال صدمه دیدن یا پاره شدن نوار کابل هایی که صفحه نمایش را به برد لاجیک متصل کرده است، میشود.

روش باز کردن گوشی موبایل آیفون
  • برای جدا کردن کاپ مکنده، قسمت برآمدگی کوچکی که پشت آن تعبیه شده است را به سمت بالا بکشید تا از پنل جلویی گوشی بلند شود.
روش باز کردن گوشی موبایل آیفون
  • قاب باز کن کوچک را در قسمت بالایی صفحه نمایش در حوالی گوشه بالایی برای جدا کردن چسب باقی مانده در این فضا حرکت دهید.
روش باز کردن گوشی موبایل آیفون
  • صفحه نمایش را کمی به سمت پایین(از لبه بالایی گوشی به سمت پایین) برای جدا کردن از قاب پشتی گوشی حرکت دهید.
  • صفحه نمایش آیفون را مانند باز کردن کتاب، به آرامی به سمت راست بچرخانید (فلت‌ها در لبه سمت راست قرار دارند).
روش باز کردن گوشی موبایل آیفون

توجه: تلاش نکنید صفحه نمایش را کاملا جدا کنید، چرا که این کار باعث آسیب رسیدن به کابل نواری که همچنان اتصال صفحه نمایش به برد لاجیک گوشی آیفون است، میشود.

  • صفحه نمایش را به تکیه گاهی تکیه دهید تا در حین کار بر روی گوشی، به آن آسیب وارد نشود.

جدا کردن باتری آیفون

جدا کردن باتری
  • چهار پیچ سه سو (Tri-Point) نشان داده شده را به کمک پیچ گوشتی Y000 باز کنید. طول این پیچ‌ها یکسان نیست؛ حتماً جای هر پیچ را مشخص کنید زیرا بستن اشتباه پیچ بلندتر موجب سوراخ شدن لایه‌های زیرین مادربورد (خطای Long Screw Damage) می‌شود:
  1. دو پیچ 1/3 میلیمتری
  2. یک پیچ 1/4 میلیمتری
  3. یک پیچ 2/7 میلیمتری
جدا کردن باتری
  • براکت کابل پایین صفحه نمایش را جدا کنید.
جدا کردن باتری
  • با استفاده از لبه پلاستیکی ابزار spudger کانکتور باتری را از سوکت روی برد جدا کنید. قطع باتری باید قبل از دست زدن به هر کابل دیگری انجام شود؛ در غیر این صورت حتی تماس کوچک اسپاتول فلزی می‌تواند بک‌لایت (نور پس‌زمینه) ال‌سی‌دی را روی برد بسوزاند. کابل باتری را کمی به عقب خم کنید تا در طول تعمیر تماس تصادفی با پایه سوکت برقرار نکند.

باز کردن صفحه نمایش آیفون

  • به کمک سر ابزار spudger یا ناخن، دو اتصال پایینی صفحه نمایش را از محل اتصال بر روی سوکت آن در برد لاجیک قطع کنید.
باز کردن صفحه نمایش آیفون

برای اتصال مجدد رابط ها مانند نمونه، باید محل اتصال روی سوکت را از یک طرف تا زمانی که جا بیوفتد به سمت پایین فشار وارد کنید، سپس برای اتصالات دیگر همین روند را تکرار کنید. توجه داشته باشید که وقتی اتصال در وسط سوکت قرار دارد و در جای صحیح خود نیست هرگز به سمت پایین فشار وارد نکنید اینکار باعث خم شدگی در اتصال میشود. همچنین کوچکترین اشتباه در اتصالات سبب ایجاد آسیب جدی در کانکتور گوشی موبایل میشود.

باز کردن صفحه نمایش آیفون
  • محل اتصال کابل دوم که دقیقا پشت کابلی که در مرحله قبل جدا کردید را قطع کنید.
باز کردن صفحه نمایش آیفون
  • دو پیچ سه سو را با استفاده از پیچ گوشتی Y000 در بالای پنل روبروی رابط سنسور بردارید.
  1. یک پیچ 1 میلیمتر
  2. یک پیچ 1/2 میلیمتر
باز کردن صفحه نمایش آیفون
  • اتصال مونتاژ سنسور پنل مقابل را از سوکتش که روی برد لاجیک قرار دارد، جدا نمایید.

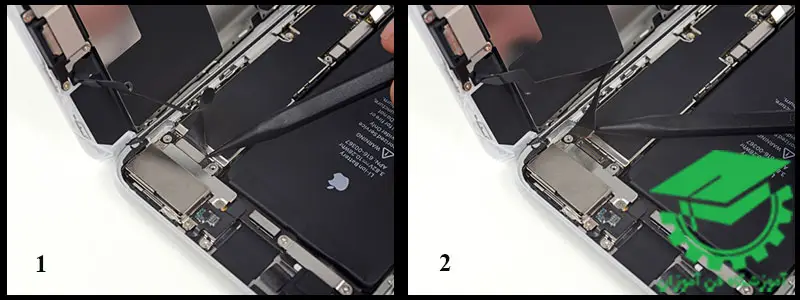

جدا سازی اتصال مونتاژ سنسور پنل از سوکت
  • از یک ابزار spudger یا ناخن برای قطع کردن اتصال سنسور پنل مقابل استفاده کنید.
  • مونتاژ صفحه نمایش را بردارید.
باز کردن صفحه نمایش آیفون

توجه: در حین جدا سازی صفحه نمایش از گوشی موبایل، چنانچه هنوز مواد چسبی بین صفحه نمایش و قاب پشتی گوشی وجود داشت، دست نگه دارید و چسب موجود اضافی را کاملا از بین برده و سپس به ادامه مراحل بپردازید.

باز کردن دکمه هوم/ اسکنر اثر انگشت Touch ID آیفون

باز کردن دکمه هوم/ اسکنر اثر انگشت Touch ID آیفون
  • چهار پیچ سه سو را با پیچ‌گوشتی Y000 از روی شیلد محافظ دکمه هوم و اسکنر اثر انگشت (Touch ID) باز کنید:
  1. یک پیچ 1/2 میلیمتری
  2. سه پیچ 1/3 میلیمتری
باز کردن دکمه هوم/ اسکنر اثر انگشت Touch ID آیفون
  • قاب دکمه هوم/ اسکنر اثر انگشت Touch ID را بردارید.
  • کابل اتصال دکمه هوم را با احتیاط کامل از سوکت سمت چپ لبه جدا کنید. توجه داشته باشید سنسور تاچ‌آیدی این گوشی منحصراً با پردازنده اصلی هماهنگ شده است؛ در صورتی که این فلت آسیب ببیند یا پاره شود، حسگر اثر انگشت برای همیشه از کار می‌افتد و با هیچ قطعه یدکی فعال نخواهد شد.
باز کردن دکمه هوم/ اسکنر اثر انگشت Touch ID آیفون

توجه: اگر تمامی اتصالات بدون جداسازی شل شده باشند، کابل اتصال در لبه بالایی را توسط ابزار spudger تا زمانی که به طور همزمان اتصالات لبه چپی جدا شوند، فشار دهید. بسیار دقت شود که اتصال کابل آسیب نبیند، یا اینکه سنسور به طور کامل قطع نشود. محدوده اطراف دکمه هوم/ اسکنر اثر انگشت Touch ID را گرم کنید اینکار کمک میکند تا ماده چسبنده نازک به آسانی برداشته شود.

ضربه آهسته ای به اطراف صفحه نمایش بزنید. از یک سشوار یا از یک ابزار بازکننده آیفیکس استفاده کنید و آن را در لبه پایینی تقریبا به مدت 90 ثانیه برای نرم کردن چسبندگی آن قرار دهید.

توجه: صفحه نمایش را بیش از حد گرم نکنید. باید به اندازه ای گرم شود تا قابل لمس کردن باشد.

باز کردن دکمه هوم/ اسکنر اثر انگشت Touch ID آیفون
  • از یک قاب باز کن کوچک برای جدا سازی چسب موجود در ناحیه دکمه هوم/ کابل اسکنر اثر انگشت Touch ID در قسمت پشت پنل صفحه نمایش استفاده کنید.
  • با بالا آوردن اسکنر اثر انگشت Touch ID / دکمه هوم از میان قسمت جلوی صفحه نمایش آن را بردارید.
بیرون آوردن اسکنر اثر انگشت Touch ID

برای نصب مجدد آن، همانطورکه نشان داده شده است، کابل را از روزنه به سمت بیرون هدایت کنید. همانطور که پیشتر روند باز کردن صفحه نمایش گوشی iPhone8 plus گفته شد، برای مونتاژ مجدد گوشی کافیست این مراحل را به صورت برعکس انجام دهید. آموزشگاه فنی حرفه ای فن آموزان در دپارتمان برق خود دوره های تخصصی الکترونیک، تعمیرات و کنترل ابزار دقیق نظیر تعمیر موبایل ، آموزش تعمیرات لوازم خانگی ، آموزش plc ، آموزش برق ساختمان ، آموزش برق صنعتی و بیش از هشتاد دوره تخصصی دیگر را با تمرکز بر یادگیری عملی کارآموزان در کارگاههای مجهز برگزار می کند. جهت اطلاع از نحوه برگزاری دوره ها و دریافت مشاوره رایگان با شماره 02191321001 تماس بگیرید.

سوالات متداول

چرا بعد از تعویض ال سی دی آیفون 8 پلاس، اثر انگشت کار نمی‌کند؟

دکمه هوم و حسگر اثر انگشت در آیفون 8 پلاس اختصاصاً با لاجیک بورد ست شده است. اگر حین جداسازی کابل فلت هوم کشیده یا پاره شود، دکمه جدید تنها به عنوان بازگشت به خانه کار خواهد کرد و سنسور Touch ID غیرفعال باقی می‌ماند.

چرا باید پیچ‌های باز شده از شیلدها را دقیقاً سر جای خود بست؟

پیچ‌های داخلی آیفون 8 پلاس ابعاد و طول‌های میلی‌متری متفاوتی دارند (از ۱ تا ۲.۷ میلی‌متر). اگر یک پیچ بلند را در جای پیچ کوتاه ببندید، انتهای پیچ وارد لایه‌های مدارچاپی زیر مهره شده و موجب قطعی متالیزه‌ها و خاموشی کامل دستگاه می‌شود.
