بای‌پس پکیج (Bypass Valve) یکی از قطعات مدار گرمایش است که عملکرد صحیح آن، به گردش آب و کارکرد مناسب پمپ و مبدل دستگاه کمک می‌کند. خرابی این قطعه ممکن است باعث اختلال در گردش آب، بالا رفتن دمای پکیج یا بروز مشکلاتی در سیستم گرمایش شود. آشنایی با محل نصب، علائم خرابی و روش تست بای‌پس، به تشخیص بهتر مشکلات رایج پکیج در اثر خرابی این قطعه و انتخاب راهکار مناسب برای تعمیر یا تعویض آن کمک می‌کند.
اگر به انجام عملیات تاسیساتی علاقمند هستید پیشنهاد می‌کنم در دوره های مختلف این دپارتمان در فن آموزان مخصوصا دوره آموزش تعمیرات پکیج شرکت کنید.

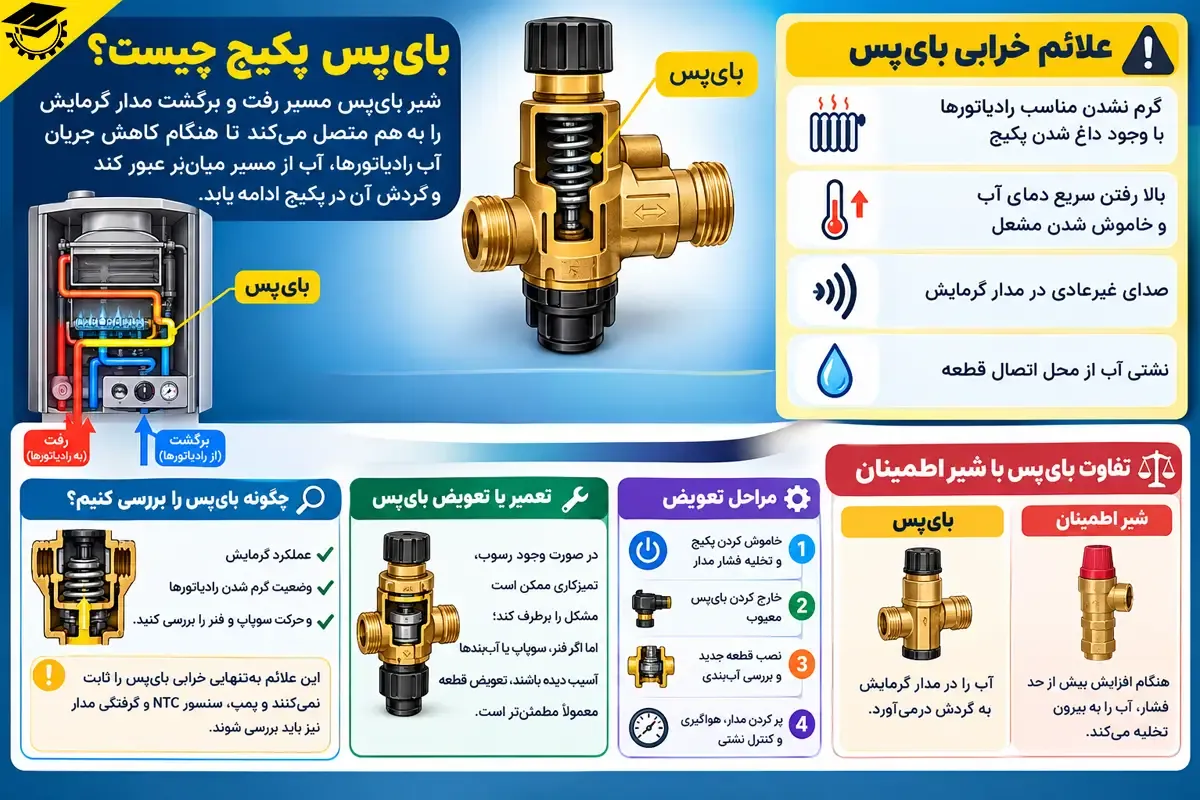

در این مقاله، اجزای بای‌پس، نحوه عملکرد، نشانه‌های خرابی، روش‌های تست و مراحل تعمیر یا تعویض آن را توضیح می‌دهیم و تفاوت این قطعه را با سایر اجزا و قطعات بکار رفته در پکیج بررسی می‌کنیم. اینفوگرافیک زیر نیز خلاصه‌ای از نکات اصلی مقاله را نشان می‌دهد:
فهرست محتوا
بای‌پس پکیج چیست و چگونه کار می‌کند؟
در پکیج دیواری، پمپ آب گرم را در مدار گرمایش به گردش درمی‌آورد تا گرما به رادیاتورها منتقل شود. اگر شیرهای رادیاتورها بسته شوند یا گرفتگی مسیر، عبور آب را محدود کند، مقاومت مدار افزایش می‌یابد و گردش آب کاهش پیدا می‌کند. در چنین شرایطی، فشار بیشتری به پمپ وارد می‌شود و انتقال گرما از مبدل نیز ممکن است با مشکل مواجه شود.
شیر بای‌پس برای کنترل این وضعیت طراحی شده است؛ این قطعه بین مسیر رفت و برگشت مدار گرمایش قرار دارد و در حالت عادی، فنر داخلی آن سوپاپ را بسته نگه می‌دارد. با افزایش اختلاف فشار دو طرف شیر و رسیدن آن به حد تعیین‌شده، سوپاپ باز می‌شود و بخشی از آب را از مسیر رفت به برگشت هدایت می‌کند. آب از این مسیر دوباره به پمپ می‌رسد و گردش آن در داخل پکیج ادامه پیدا می‌کند. با کاهش اختلاف فشار نیز، فنر سوپاپ را به حالت بسته برمی‌گرداند.

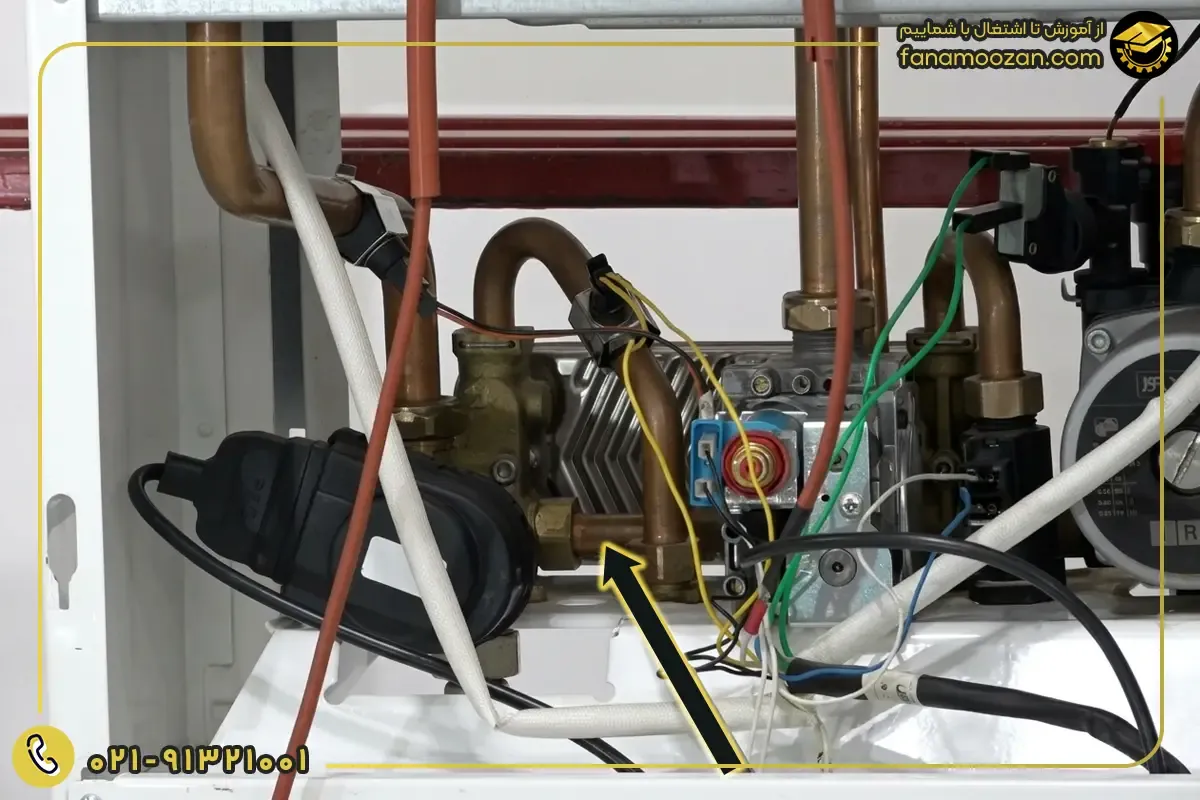

بای‌پس پکیج کجا قرار دارد؟
محل قرارگیری بای‌پس پکیج به برند، مدل و طراحی مدار آب دستگاه بستگی دارد. این قطعه معمولاً در مسیر ارتباطی بین رفت و برگشت مدار گرمایش قرار می‌گیرد تا در صورت کاهش جریان آب در مدار رادیاتورها، مسیر جایگزینی برای گردش آب فراهم کند.
در بعضی مدل‌ها، بای‌پس به شکل یک شیر یا کارتریج در مجموعه هیدرولیکی پکیج نصب شده است و در برخی طراحی‌ها، به‌صورت یک مسیر لوله‌ای بین رفت و برگشت قرار دارد. برای مثال، در بعضی پکیج‌ها می‌توان آن را در مجموعه هیدرولیکی نزدیک پمپ یا پشت مجموعه شیر سه‌راهه پیدا کرد؛ اما این محل در همه مدل‌ها یکسان نیست.
برای پیدا کردن محل دقیق بای‌پس، نقشه قطعات و دفترچه سرویس همان مدل را بررسی کنید. صرفاً با توجه به تفاوت پکیج‌های تک‌مبدل یا دومبدل، نمی‌توان محل نصب یا شکل ظاهری بای‌پس را به‌طور قطعی مشخص کرد.
اجزای شیر بای‌پس پکیج کدام‌اند؟
این قطعه ساختاری مکانیکی دارد و از سه بخش اصلی تشکیل شده است که با تغییر فشار آب با یکدیگر کار می‌کنند:
بدنه شیر بای‌پس
بدنه بیرونی در دستگاه‌های قدیمی از برنج شکل‌داده‌شده و در مدل‌های جدید از پلی‌آمید تقویت‌شده با الیاف شیشه ساخته می‌شود. این بدنه باید در برابر تغییرات مداوم دما، ضربه‌های ناشی از فشار آب و تشکیل رسوبات معدنی مقاومت زیادی داشته باشد.

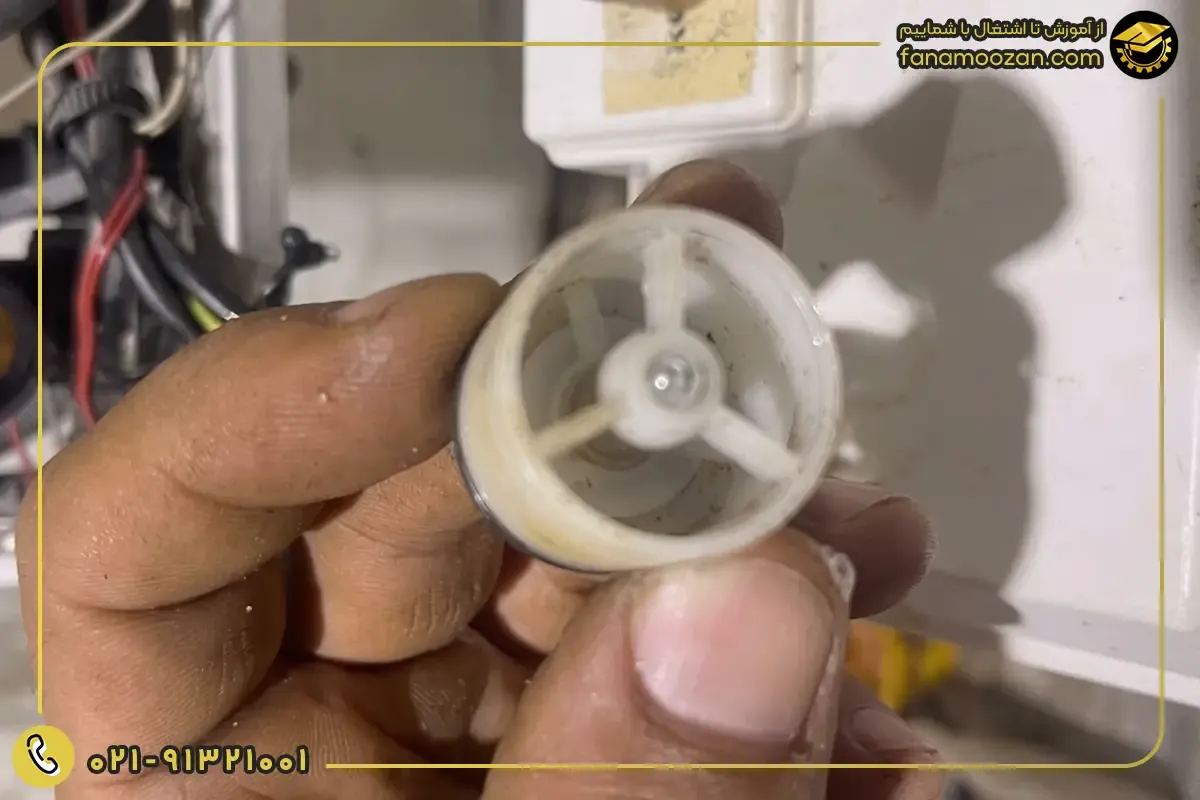

فنر و سوپاپ داخلی
بخش اصلی شیر بای‌پس، پیستونی از جنس تفلون یا برنج است که یک فنر استیل ضدزنگ با نیروی مشخص حرکت آن را کنترل می‌کند. این فنر معمولاً برای اختلاف فشار حدود ۰.۲۵ تا ۰.۳۵ بار تنظیم می‌شود تا سوپاپ فقط هنگام بسته شدن یا محدود شدن مسیر رادیاتورها باز شود و در شرایط عادی بسته بماند.
اورینگ‌ها و آب‌بندها
برای آب‌بندی محل اتصال بدنه به بلوک هیدرولیکی و جلوگیری از نشت آب از اطراف سوپاپ، از اورینگ‌های پلیمری از جنس EPDM استفاده می‌شود. این واشرها مانع خروج آب از پکیج و عبور ناخواسته آن بین مسیر رفت و برگشت در زمان بسته بودن سوپاپ می‌شوند.
نکته مهم: هنگام سرویس دوره‌ای، هرگز برای روان کردن پیستون و اورینگ‌های بای‌پس از گریس‌های پایه نفتی مانند گریس نسوز معمولی یا وازلین استفاده نکنید. مواد نفتی باعث تغییر شکل و باد کردن لاستیک EPDM می‌شوند و ممکن است سوپاپ را در حالت نیمه‌باز گیر بیندازند. برای این کار فقط از گریس سیلیکونی مناسب استفاده کنید.
علائم خرابی بای‌پس پکیج چیست؟
بای‌پس معمولاً به دو شکل دچار مشکل می‌شود: فنر آن ضعیف می‌شود و سوپاپ در حالت باز می‌ماند یا رسوبات مانع باز شدن آن می‌شوند. هر کدام از این خرابی‌ها می‌توانند نشانه‌های مشخصی در عملکرد گرمایشی پکیج ایجاد کنند:
گرم نشدن مناسب رادیاتورها با وجود داغ شدن پکیج
یکی از نشانه‌های رایج خرابی فنر یا سوپاپ بای‌پس، باز ماندن دائمی مسیر میان‌بُر است. در این حالت، آب به‌جای حرکت در لوله‌های ساختمان و گرم کردن رادیاتورها، از مسیر کوتاه‌تر بای‌پس عبور می‌کند. در نتیجه، رادیاتورها ولرم می‌مانند، اما نمایشگر پکیج دمای بالای آب را نشان می‌دهد.
بالا رفتن سریع دمای پکیج هنگام کار در حالت گرمایش
اگر سوپاپ بای‌پس به دلیل رسوب در حالت بسته گیر کند و جریان آب در مدار رادیاتورها نیز کاهش یابد، گردش آب و انتقال گرما مختل می‌شود. در این شرایط، با روشن شدن مشعل، دمای آب داخل پکیج به‌سرعت بالا می‌رود و به حد قطع ترموستات می‌رسد. در نتیجه پکیج داغ کرده و خاموش می‌شود؛ مشکلی که یکی از عوامل اصلی علت جوش آوردن پکیج به شمار می‌رود، در حالی که رادیاتورهای دورتر هنوز سرد مانده‌اند.
شنیده شدن صدای غیرعادی آب در مدار گرمایش
خرابی سوپاپ، شل شدن محل نشستن آن یا لرزش فنر شکسته می‌تواند صدایی شبیه زوزه، سوت یا لرزش ریز در زیر پکیج ایجاد کند. این صدا معمولاً هنگام شروع به کار پمپ یا تغییر دور آن بیشتر شنیده می‌شود و ممکن است نشان‌دهنده جریان نامنظم آب در مسیر بای‌پس باشد.
نشتی آب از محل نصب بای‌پس
سختی آب و قرار گرفتن طولانی‌مدت در معرض گرما می‌تواند باعث فرسودگی اورینگ‌ها و از بین رفتن انعطاف آن‌ها شود. در پکیج‌هایی که بای‌پس لوله‌ای دارند، نشتی معمولاً به شکل چکه از مهره‌ها دیده می‌شود. در مدل‌های کارتریجی، ممکن است آب از لبه‌های اتصال بلوک هیدرولیکی بیرون بزند؛ این مسئله هم یکی از دلایل نشت آب از پکیج است و هم به‌تدریج باعث افت فشار پکیج روی مانومتر دستگاه می‌شود.
نکته مهم: اگر نشتی بای‌پس به سمت داخل هوزینگ باشد و از اورینگ‌های بدنه نشت کند، آب روی صفحه زیرین پکیج می‌ریزد و مانومتر ظرف چند ساعت از ۱.۵ به صفر می‌رسد؛ بسیاری از مصرف‌کنندگان این افت فشار را با سوراخ بودن لوله‌های توکار اشتباه می‌گیرند.

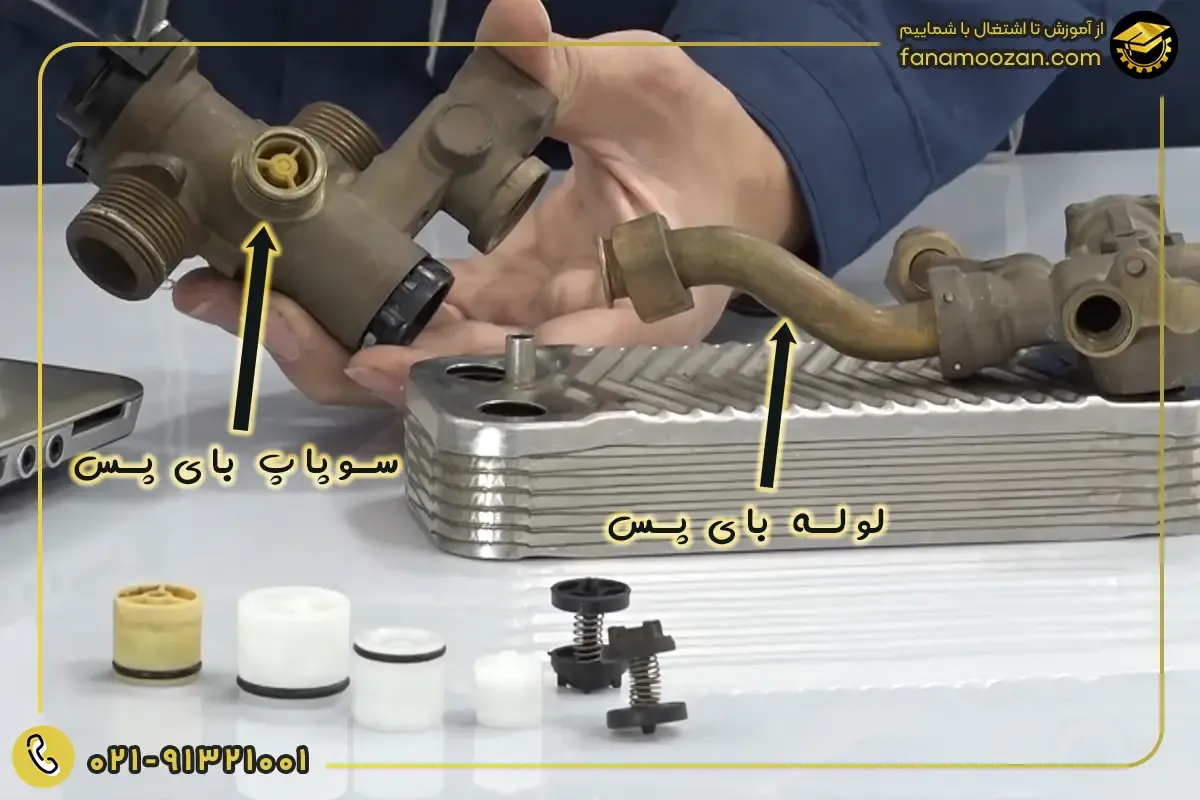

نحوه تست و تشخیص خرابی بای‌پس پکیج
در فرآیند عیب‌یابی و تست قطعات پکیج، برای بررسی سلامت شیر بای‌پس، ابتدا عملکرد آن را هنگام روشن بودن پکیج بررسی کنید؛ اگر نتیجه مشخص نبود، قطعه را باز کنید و وضعیت فنر، پیستون و آب‌بندی آن را جداگانه بسنجید:
بررسی عملکرد بای‌پس هنگام کار پکیج
برای بررسی اولیه، پکیج را در حالت گرمایش زمستانه روشن کنید و دمای تنظیم‌شده را روی حداکثر بگذارید. شیرهای رفت و برگشت رادیاتورها در زیر پکیج باید کاملاً باز باشند. سپس لوله رفت اصلی و بدنه مسیر بای‌پس را با احتیاط بررسی کنید. در شرایط عادی، لوله رفت باید به‌سرعت داغ شود، اما لوله بای‌پس معمولاً با تأخیر و پس از گرم شدن آب برگشتی رادیاتورها گرم می‌شود. اگر هم‌زمان با روشن شدن مشعل، لوله بای‌پس نیز به‌سرعت و به‌اندازه لوله خروجی مبدل داغ شود، ممکن است سوپاپ نشتی داشته باشد یا در حالت باز گیر کرده باشد.
نکته مهم: برای تشخیص تفاوت خرابی سنسور NTC و شیر بای‌پس، به نحوه کار مشعل و میزان گرم شدن رادیاتورها توجه کنید. اگر با وجود بالا رفتن دمای نمایشگر، مشعل با توان کم کار می‌کند یا هر ۳۰ ثانیه خاموش و دوباره روشن می‌شود و قسمت پایین رادیاتورها نیز ولرم می‌ماند، ممکن است آب به‌جای گردش مناسب در رادیاتورها از مسیر بای‌پس عبور کند. البته این نشانه‌ها به‌تنهایی خرابی بای‌پس را قطعی نمی‌کنند و باید وضعیت پمپ، گرفتگی مدار و سنسور NTC نیز بررسی شود.
بررسی فنر و آب‌بندی بای‌پس
برای بررسی دقیق‌تر بای‌پس، آن را از دستگاه جدا کنید. ابتدا با چراغ‌قوه داخل دهانه سوپاپ را نگاه کنید تا مطمئن شوید رسوب یا براده‌ای در محل بسته شدن آن گیر نکرده است. سپس با پشت یک پیچ‌گوشتی عایق یا ابزار پلاستیکی، به مرکز سوپاپ فشار ملایمی وارد کنید. پیستون باید با مقاومت فنر به‌آرامی عقب برود و پس از رها کردن، بدون گیر کردن یا ساییدگی به جای اولیه خود برگردد. اگر فنر شل شده باشد، پیستون لق بزند یا حرکت آن با گیر همراه باشد، قطعه ممکن است خراب شده باشد.
برای تست آب‌بندی بای‌پس نیز، از سمت خروجی (مسیر معکوس) در لوله فوت کنید یا آب بریزید؛ در این جهت حتی یک قطره آب یا نشتی هوا نباید از سوپاپ عبور کند.
تعمیر بای‌پس پکیج بهتر است یا تعویض آن؟
تعمیر شیر بای‌پس زمانی مناسب است که گرفتگی آن به دلیل رسوب آب ایجاد شده باشد و با رسوب‌زدایی ملایم برطرف شود. قیمت این قطعه در بازار لوازم یدکی پکیج ایران چندان بالا نیست، اما ضعیف شدن فنر و خرابی آب‌بندی داخلی آن معمولاً با تعمیر ساده برطرف نمی‌شود. تجربه تعمیرکاران نشان می‌دهد قطعه‌ای که فنر آن تغییر شکل داده یا رسوب، سطح محل آب‌بندی تفلونی آن را خراشیده باشد، ممکن است حتی پس از تمیزکاری دوباره در حالت باز گیر کند و مصرف گاز و فشار کاری پمپ را افزایش دهد؛ به همین دلیل، تعویض کامل کارتریج یا مجموعه سوپاپ معمولاً روش مطمئن‌تر و بادوام‌تری است.

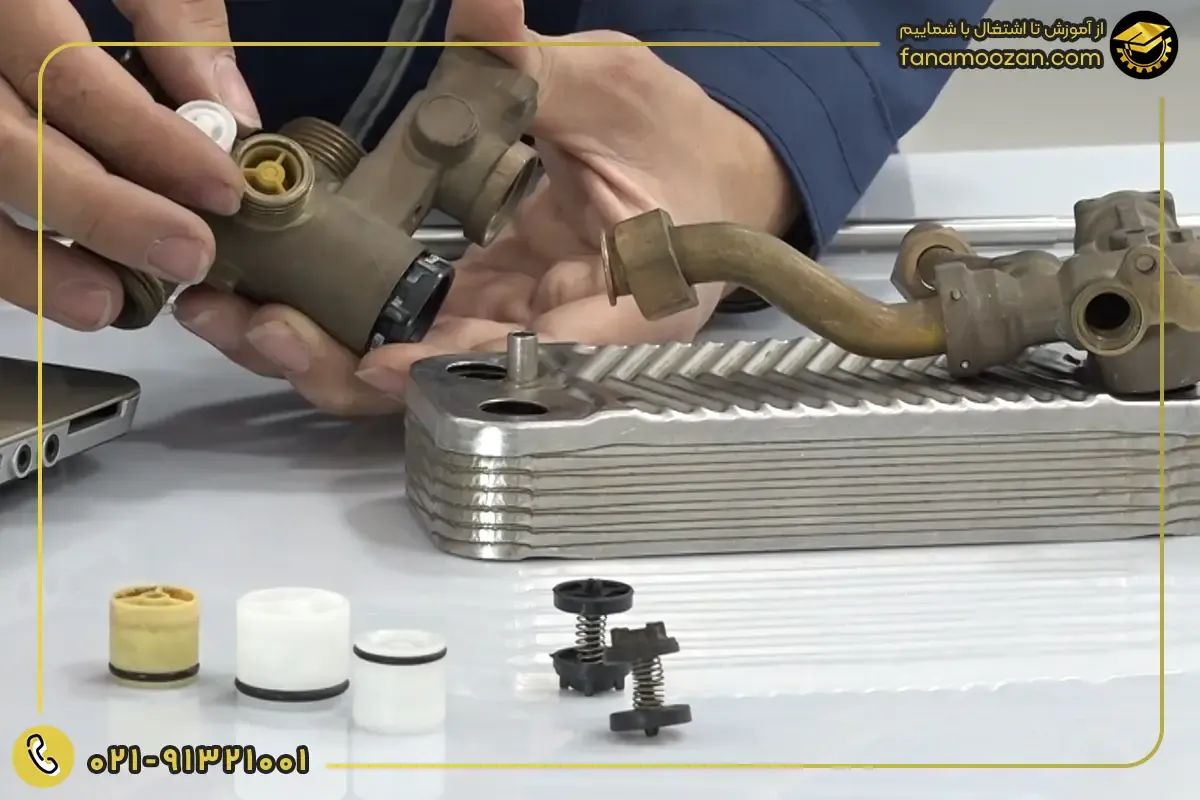

روش تعویض سوپاپ بای‌پس پکیج
برای تعویض این قطعه، مراحل زیر را به‌ترتیب انجام دهید:
آماده‌سازی پکیج و تخلیه آب مدار گرمایش
پکیج را خاموش کنید و دوشاخه برق آن را از پریز بکشید. شیر ورودی آب سرد دستگاه را کاملاً ببندید. سپس شیر تخلیه پکیج را باز کنید یا با استفاده از شیر تخلیه مناسب، آب مدار گرمایش را خارج کنید تا عقربه مانومتر به صفر برسد و فشار مدار کاملاً تخلیه شود.
باز کردن سوپاپ بای‌پس معیوب
بسته به مدل پکیج، خار فنری نگهدارنده را با دم‌باریک بیرون بیاورید یا مهره اتصال لوله بای‌پس را با آچار فرانسه باز کنید. قطعه را مستقیم بیرون بکشید و از چرخاندن آن به طرفین خودداری کنید تا محفظه پلاستیکی یا برنجی محل نصب ترک نخورد. سپس داخل محفظه را از رسوبات و ذرات اکسید مس پاک کنید.
نصب بای‌پس جدید و تعویض آب‌بندها
اورینگ‌های جدید را با مقدار کمی گریس سیلیکونی سازگار با سیستم گرمایشی چرب کنید تا هنگام نصب نپیچند یا آسیب نبینند. سپس بای‌پس جدید را در محل خود قرار دهید و با خار فنری یا مهره مخصوص محکم کنید. در پایان، از درست قرار گرفتن اورینگ‌ها و آب‌بندی اتصالات مطمئن شوید تا پس از پر کردن مدار، نشتی ایجاد نشود.
پر کردن مدار، هواگیری و بررسی نشتی
شیر ورودی آب را باز کنید و با شیر پرکن، فشار مانومتر را به ۱.۵ بار برسانید. سپس پمپ سیرکولاتور را از طریق پیچ هواگیری آن هواگیری کنید و طبق اصول هواگیری شوفاژ و رادیاتور، هوای محبوس مدار را از طریق حوله‌خشک‌کن یا بالاترین رادیاتور خارج کنید. پس از روشن کردن پکیج، محل اتصال را به مدت ده دقیقه بررسی کنید تا از نبود نشتی در فشار کاری مطمئن شوید.
نکته مهم: پیش از نصب بای‌پس جدید، محل قرارگیری آن را با برس مویی نرم تمیز کنید. حتی رسوبات ریز چسبیده به دیواره محفظه ممکن است لبه آب‌بند سوپاپ جدید را خراش دهند یا مانع قفل شدن کامل خار فنری شوند. در این صورت، پس از روشن شدن پمپ ممکن است نشتی داخلی ایجاد شود.
تفاوت عملکرد بای‌پس با شیر اطمینان ۳ بار
بای‌پس و شیر اطمینان ۳ بار هر دو در مدار پکیج قرار دارند، اما خصوصیات و وظایف متفاوتی دارند که در جدول زیر به آن‌ها اشاره شده است:
معیار مقایسه | شیر بای‌پس پکیج | شیر اطمینان ۳ بار |
|---|---|---|
وظیفه اصلی | حفظ گردش آب در مدار گرمایش هنگام کاهش جریان | جلوگیری از افزایش خطرناک فشار مدار |
زمان عملکرد | با افزایش اختلاف فشار در اثر محدود شدن جریان آب، باز می‌شود | وقتی فشار به محدوده عملکرد شیر، معمولاً حدود ۳ بار، برسد، باز می‌شود |
نحوه عملکرد | آب را از مسیر میان‌بر به بخش دیگری از مدار گرمایش هدایت می‌کند | بخشی از آب مدار را به بیرون تخلیه می‌کند |
ارتباط با پمپ | به حفظ جریان آب و کاهش فشار اضافی روی پمپ کمک می‌کند | وظیفه‌ای در گردش عادی آب یا عملکرد پمپ ندارد |
نشانه احتمالی خرابی | اختلال در گردش آب و گرم شدن نامناسب رادیاتورها، بسته به نوع خرابی | چکه یا تخلیه آب از لوله خروجی و افت فشار مدار |
خطر ناشی از اختلال عملکرد | باعث کاهش گردش آب و احتمال افزایش بیش از حد دمای پکیج می‌شود | در صورت باز نشدن هنگام فشار بیش از حد، باعث افزایش خطرناک فشار مدار می‌شو |
سوالات متداول درباره بای‌پس پکیج
آیا خرابی بای‌پس می‌تواند باعث کار نکردن پکیج در حالت تابستانه شود؟
در پکیج‌های دو مبدله، نشتی سوپاپ بای‌پس می‌تواند بازده تولید آب گرم مصرفی را کاهش دهد. گرم کردن آب مصرفی به انتقال سریع حرارت در مبدل ثانویه وابسته است. اگر بخشی از آب به دلیل نشتی سوپاپ از مسیر بای‌پس عبور کند، انتقال حرارت افت می‌کند؛ موضوعی که می‌تواند یک علت گرم نشدن آب مصرفی پکیج یا نوسان دمای حمام باشد.
چرا بای‌پس خودکار در پکیج‌های دارای پمپ دور متغیر اهمیت کمتری دارد؟
پمپ‌های اینورتر جدید می‌توانند با توجه به تغییرات فشار و مقاومت مدار، سرعت گردش آب را تنظیم کنند و هنگام بسته شدن شیرهای رادیاتورها، دور پمپ را کاهش دهند. با این حال، به دلیل احتمال بروز خطا در بردهای کنترل الکترونیکی، بای‌پس مکانیکی همچنان به‌عنوان یک وسیله حفاظتی مستقل در برخی پکیج‌ها به کار می‌رود.
آیا استفاده از ضدیخ مخصوص پکیج عمر شیر بای‌پس را کم می‌کند؟
محلول‌های استاندارد حاوی پروپیلن گلیکول معمولاً به فنر یا پیستون تفلونی آسیب نمی‌زنند. اما استفاده از ضدیخ خودرو بر پایه اتیلن گلیکول یا محلول‌های دارای غلظت بالای مواد اسیدی می‌تواند به اورینگ‌های EPDM آسیب برساند و باعث از بین رفتن خاصیت کشسانی آن‌ها شود. این وضعیت ممکن است در نهایت به نشتی زودهنگام منجر شود.
آیا می‌توان برای رادیاتورهای مجهز به شیر ترموستاتیک، شیر بای‌پس را حذف یا مسدود کرد؟
خیر، مسدود کردن بای‌پس در مدارهایی که رادیاتورهای آن‌ها شیر ترموستاتیک دارند، می‌تواند خطرناک باشد. وقتی دمای اتاق به مقدار تنظیم‌شده برسد، شیرهای ترموستاتیک جریان آب رادیاتورها را کاهش می‌دهند یا می‌بندند. اگر بای‌پس نیز مسدود باشد، ممکن است مسیر گردش آب پمپ بیش از حد محدود شود و پدیده کاویتاسیون، یعنی ایجاد حباب‌های بخار در آب، رخ دهد. در چنین شرایطی، مبدل اصلی نیز ممکن است در اثر جوش موضعی آب آسیب ببیند.
فشار کاری استاندارد شیر بای‌پس در پکیج چقدر است و آیا امکان تنظیم دستی دارد؟
در بسیاری از پکیج‌های دیواری خانگی، بای‌پس برای اختلاف فشار حدود ۰.25 تا ۰.35 بار تنظیم شده و به شکل کارتریج کارخانه‌ای غیرقابل تنظیم ساخته می‌شود. با این حال، در برخی مدل‌های صنعتی یا پکیج‌های زمینی خاص، پیچی روی بدنه برنجی قرار دارد که با چرخاندن آن می‌توان فشار فنر را متناسب با افت فشار لوله‌کشی‌های طولانی تغییر داد.
