تفاوت دستگاه جوش رکتیفایر و اینورتر چیست؟

در صنعت جوشکاری، دستگاه های جوشکاری به عنوان منابع تغذیه ی مبدل ولتاژ الکتریکی، نقش حیاتی در تولید جریان بالا برای ایجاد قوس الکتریکی مورد نیاز جهت ذوب فلزات و ایجاد اتصال دائم دارند. در میان انواع مختلف دستگاه های جوش الکتریکی، دو نوع رکتیفایر (یکسو کننده) و اینورتر (مبدل) از رایج ترین مدل ها به شمار می آیند که جوشکاران و متخصصان غالباً برای پروژه های خود از آن ها استفاده می کنند.

رکتیفایرها نسل تکامل یافته ی دستگاه های ترانسفورماتوری سنتی هستند؛ در حالی که اینورترها نماد انقلاب تکنولوژیک در این صنعت محسوب می شوند. شناخت دقیق تفاوت دستگاه جوش رکتیفایر با اینورتر، نه تنها یک تصمیم فنی، بلکه یک انتخاب استراتژیک برای بهینه سازی فرآیندهای کاری، کاهش هزینه ها و تضمین کیفیت نهایی جوش است.

در این مقاله، ما به بررسی عمیق ساختار، عملکرد، مزایا و معایب هر دو دستگاه پرداخته و تفاوت دستگاه جوش رکتیفایر و اینورتر را از جنبه های فنی، عملیاتی و اقتصادی بیان خواهیم کرد. همراه ما باشید!

قبل از اینکه به بررسی تفاوت دستگاه جوش رکتیفایر و اینورتر بپردازیم توجه داشته باشید که اگر به دنبال یادگیری جوشکاری حرفه ای هستید، آموزشگاه فن آموزان با ارائه دوره های آموزش جوشکاری متناسب با نیاز بازار کار، همراه شما خواهد بود. اگر به شغل جوشکاری علاقه دارید میتوانید در دوره های جوشکاری آموزشگاه فن آموزان شرکت کنید. جهت مشاهده جزئیات و شرایط این دوره روی تصویر بالا کلیک کنید و یا با آموزشگاه تماس حاصل فرمایید.

دستگاه جوش رکتیفایر (Rectifier) چیست؟

دستگاه جوش رکتیفایر یا یکسو کننده، نوعی ابزار الکتریکی است که وظیفه اصلی آن تبدیل جریان متناوب (AC) ورودی به جریان مستقیم (DC) خروجی است. این دستگاه ها در واقع نسل پیشرفته تر و دوم دستگاه های جوش ترانسفورماتور قدیمی به حساب می آیند که سیستم یکسو کنندگی جریان به آن ها اضافه شده است.

استفاده از جریان مستقیم (DC) برای جوشکاری مزیت قابل توجهی نسبت به جریان متناوب (AC) دارد؛ زیرا قوس الکتریکی پایدارتر می شود و کیفیت نفوذ جوش افزایش می یابد.

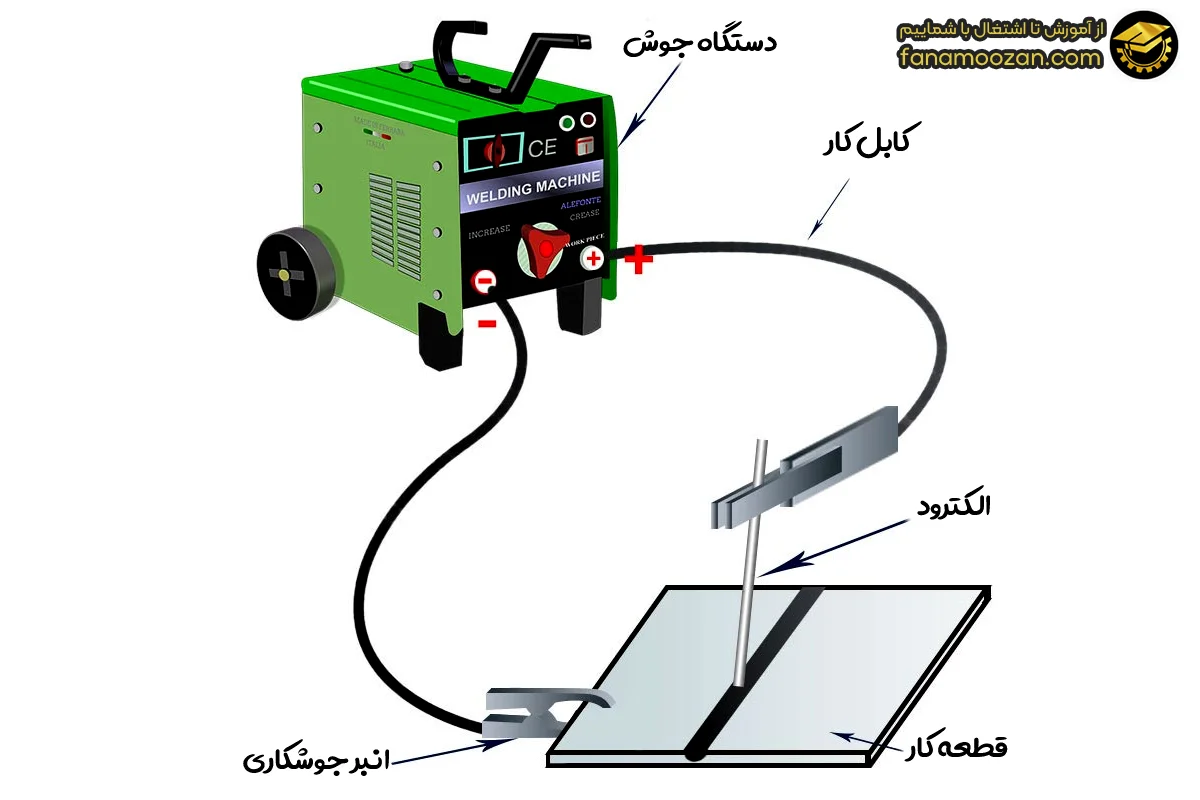

نحوه عملکرد رکتیفایر

رکتیفایرها برای انجام فرایند تبدیل، ساختار نسبتاً ساده ای دارند که شامل سه جزء اصلی است:

• ترانسفورماتور کاهنده: ابتدا ولتاژ بالای ورودی (معمولاً ۲۲۰ ولت تک فاز یا ۳۸۰ ولت سه فاز) را کاهش داده و شدت جریان را به سطح مورد نیاز جوشکاری افزایش می دهد.
• راکتور هسته متحرک: در ساختار رکتیفایرها برای کنترل جریان وجود دارد.
• سلول یکسو کننده (پل دیودی): این بخش حیاتی که از یک یا چند دیود تشکیل شده، جریان AC را پس از عبور از ترانسفورماتور، به جریان DC تبدیل می کند.

نکته مهم: با اینکه رکتیفایر جریان مستقیم (DC) تولید می کند، اما موج خروجی آن به طور کامل ۱۰۰٪ صاف و یکدست نبوده و ممکن است با نوساناتی (ریپل) همراه باشد. با این وجود، جوشکاری با رکتیفایر نسبت به جوشکاری AC (ترانسفورماتورهای اولیه) نتیجه بسیار بهتری دارد.

انواع دستگاه جوش رکتیفایر

دستگاه های رکتیفایر بر اساس نوع برق مصرفی و مکانیزم یکسوسازی به چندین مدل تقسیم می شوند:

• رکتیفایر تک فاز: با برق ۲۲۰ ولت شهری کار می کند و می تواند تا ۴۰۰ آمپر جریان تولید کند. این مدل ها ابعاد مناسب تری دارند اما چرخه کاری آن ها در بهترین حالت حدود ۶۰ درصد است.
• رکتیفایر سه فاز: معمولاً از برق ۳۸۰ ولت استفاده می کند و جریان خروجی آن بین ۵۰۰ تا ۱۰۰۰ آمپر است. این مدل ها به طور معمول سنگین تر و بزرگ ترند و برای کاربردهای صنعتی طراحی شده اند.

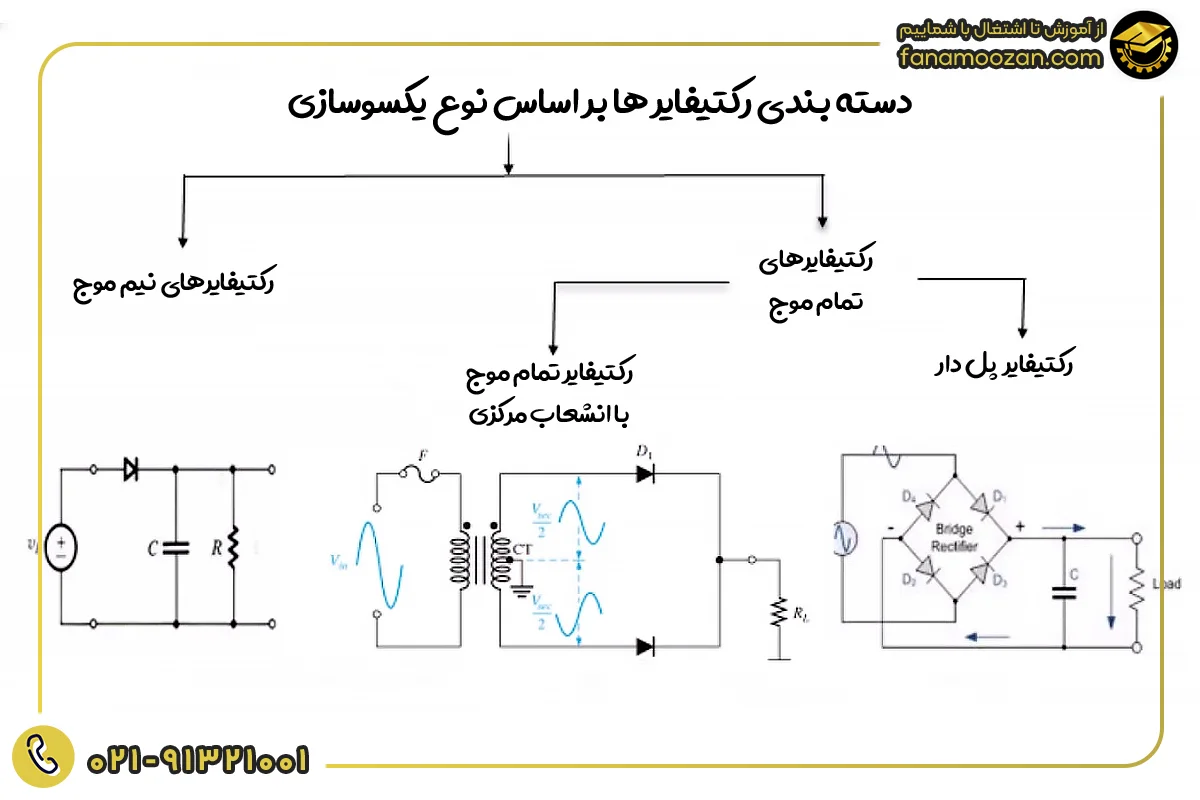

• دسته بندی رکتیفایر ها بر اساس نوع یکسوسازی: رکتیفایرهای نیم موج (Half-Wave) که تنها نیمی از سیکل AC را عبور می دهند و خروجی با ثبات کمتری دارند، رکتیفایرهای تمام موج (Full-Wave) که هر دو نیمه را تبدیل می کنند و ولتاژ بیشتری دارند و رکتیفایرهای پل دار (Bridge Rectifier) که نسل جدیدتری هستند و پل دیودی برای تبدیل دارند.

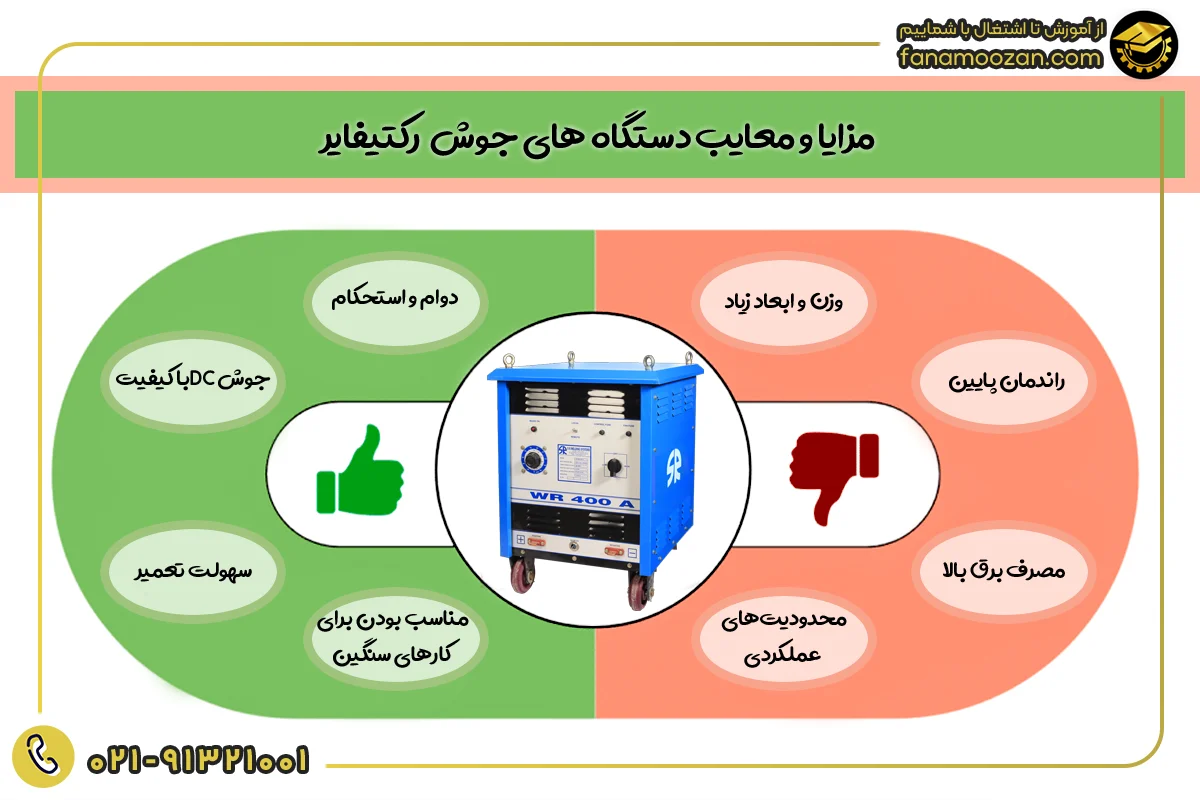

مزایا و معایب کلیدی دستگاه های جوش رکتیفایر

با وجود ظهور اینورترها، رکتیفایرها همچنان مزایایی برای کاربردهای خاص دارند. از جمله:

• دوام و استحکام: رکتیفایرها به دلیل سادگی ساختار و استفاده از قطعات سنگین تر، طول عمر عملیاتی بالایی دارند. آن ها در برابر نوسانات برق و شرایط محیطی سخت مانند دمای بالا، رطوبت و گرد و غبار، مقاومت بسیار خوبی نشان می دهند.
• جوش DCبا کیفیت: تولید جریان مستقیم (DC) باعث ایجاد قوس پایدار و جوش با کیفیت، نفوذ عمیق و حداقل پاشش مذاب می شود.
• سهولت تعمیر: به دلیل سادگی طراحی، تعمیر رکتیفایرها آسان بوده و قطعات یدکی آن ها به راحتی در بازار موجود و قابل تعویض است.
• مناسب بودن برای کارهای سنگین: این دستگاه ها توانایی کار مداوم در شیفت های سنگین صنعتی و در آمپراژهای بالا (تا ۵۰۰ آمپر) را دارند و برای پروژه هایی که به عملکرد پیوسته نیاز است، ایده آل هستند.

معایب اصلی رکتیفایرها اغلب در مقایسه با اینورترها مشخص می شود:

• وزن و ابعاد زیاد: به دلیل استفاده از ترانسفورماتورهای بزرگ، رکتیفایرها دستگاه هایی سنگین و حجیم هستند (مانند مدل های ۳ فاز که تا ۱۰۵ کیلوگرم وزن دارند). این ویژگی حمل و نقل و جابه جایی آن ها را به شدت دشوار می سازد.
• راندمان پایین: به دلیل مقاومت بیشتر ترانسفورماتورهای بزرگ، انرژی قابل توجهی به صورت گرما تلف می شود. راندمان رکتیفایرها معمولاً از ۵۰ تا ۶۰ درصد تجاوز نمی کند.
• مصرف برق بالا: این دستگاه ها مصرف انرژی بیشتری نسبت به اینورترها دارند و مدل های صنعتی سه فاز برای کارگاه ها مناسب اند. مصرف آمپراژ ورودی آن ها می تواند تا بیش از ۲۵ آمپر برسد که باعث نوسان و تحریک فیوز در برق خانگی می شود.
• محدودیت های عملکردی: کنترل پارامترهای جوشکاری در رکتیفایرها محدودتر است. همچنین، جوشکاری مواد نازک با رکتیفایر سنتی دشوار است.

دستگاه جوش اینورتر (Inverter) چیست؟

دستگاه های جوش اینورتر نماینده ی نسل جدید در فناوری جوشکاری هستند. این دستگاه ها که با استفاده از فناوری های الکترونیکی پیشرفته و مدارهای نیمه هادی (مانند IGBT و MOSFET) طراحی شده اند، به سرعت جایگزین مدل های قدیمی شده و مزایای متعددی را در زمینه های بهره وری، قابلیت حمل، و کیفیت جوش به ارمغان آورده اند.

پایه های فناوری اینورترها در اواخر دهه ۱۹۸۰ میلادی، همزمان با رونق صنعت کامپیوتر و نرم افزار، شکل گرفت. مهندسان با کمک نرم افزار و قطعات الکترونیکی توانستند دستگاه هایی با کنترل بیشتر بر قوس و تطبیق پذیری بالاتر معرفی کنند که به سرعت محبوب شدند.

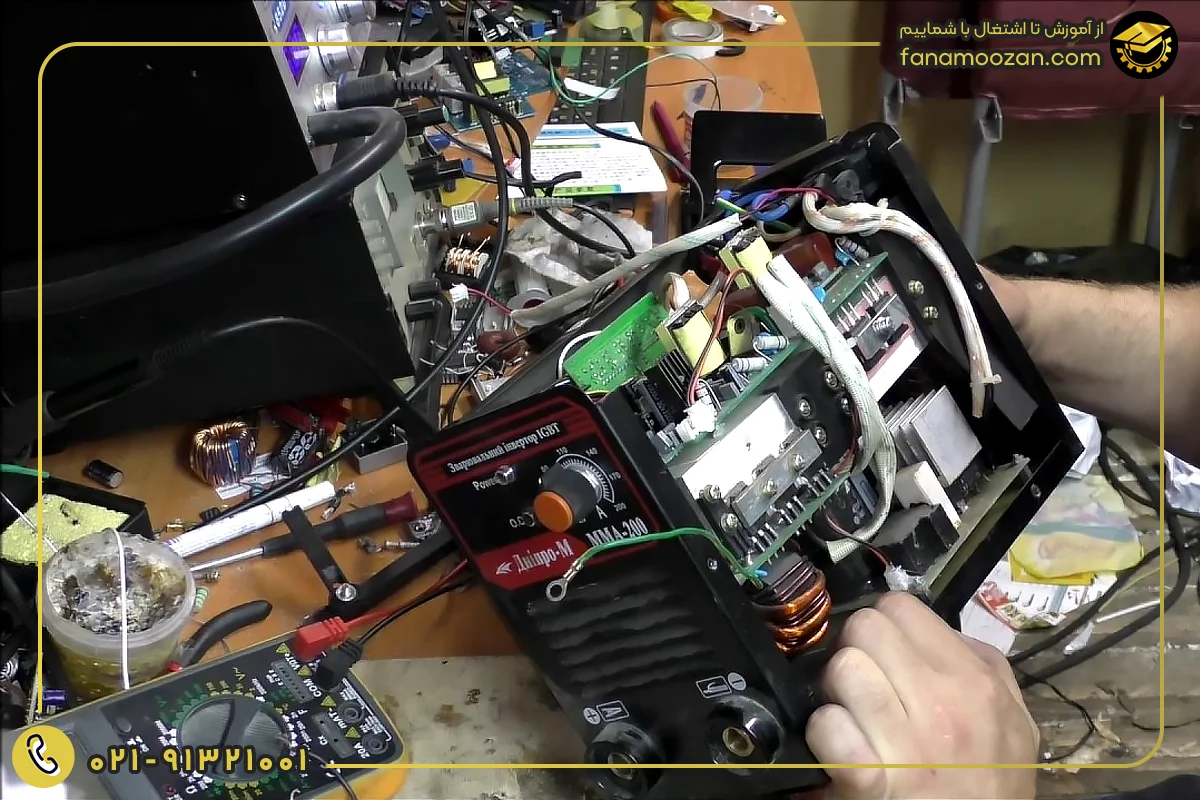

نحوه عملکرد اینورتر

مکانیزم عملکرد اینورتر بسیار پیچیده تر از رکتیفایر و چند مرحله ای است:

1. یکسو سازی اولیه (AC به DC): برق متناوب ورودی (AC) ابتدا از طریق یکسو کننده (رکتیفایر اولیه) به جریان مستقیم (DC) تبدیل می شود.
2. تبدیل به فرکانس بالا (DC به AC): این جریان DC سپس توسط سوئیچ های الکترونیکی پرسرعت مانند IGBT ها و MOSFET ها به جریان متناوب با فرکانس بسیار بالا (معمولاً بین ۲۰,۰۰۰ تا ۱۰۰,۰۰۰ هرتز) تبدیل می شود. این سوئیچینگ با سرعتی در حد یک میلیونیم ثانیه انجام می شود.
3. کاهش ولتاژ و افزایش جریان: جریان AC با فرکانس بالا از یک ترانسفورماتور عبور می کند. فرکانس بسیار بالا این امکان را می دهد که از ترانسفورماتورهای بسیار کوچک تر و سبک تر استفاده شود.
4. یکسو سازی نهایی (AC به DC): در نهایت، جریان AC مجدداً توسط یک یکسو کننده (دیود رکتیفایر) به جریان مستقیم و بسیار پایدار (DC) تبدیل می شود تا برای جوشکاری مورد استفاده قرار گیرد.

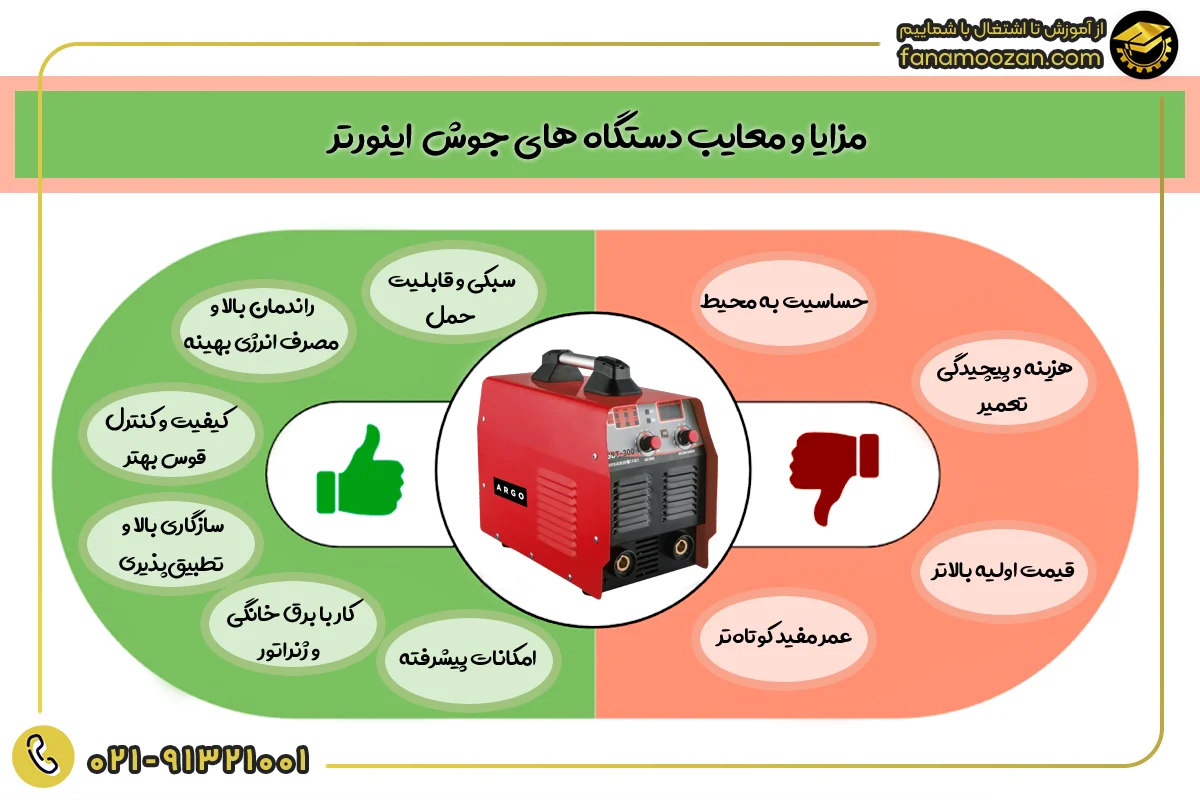

مزایا و معایب کلیدی دستگاه های جوش اینورتر

مزایای چشمگیر اینورترها ناشی از همین مکانیزم پیشرفته تبدیل فرکانس است:

• سبکی و قابلیت حمل: این مهم ترین و بارزترین مزیت اینورتر نسبت به رکتیفایر و ترانسفورماتورهای سنتی است. وزن اینورترهای ۲۰۰ آمپری معمولاً کمتر از ۸ کیلوگرم است و برخی مدل ها وزنی کمتر از ۵ کیلوگرم دارند و به راحتی قابل حمل روی شانه هستند.
• راندمان بالا و مصرف انرژی بهینه: اینورترها به دلیل کاهش تلفات حرارتی ناشی از ترانسفورماتورهای کوچک، راندمان بسیار بالایی دارند که معمولاً بین ۸۰ تا ۹۵ درصد است. این ویژگی منجر به کاهش قابل توجه هزینه های عملیاتی و صرفه جویی در مصرف برق می شود.
• کیفیت و کنترل قوس برتر: اینورترها با استفاده از مدارهای قدرت نیمه هادی، قابلیت کنترل اندازه جریان در محدوده میکرو ثانیه را دارند. این کنترل دقیق، منجر به قوس الکتریکی بسیار پایدارتر، کاهش پاشش مذاب، نفوذ یکنواخت تر و کیفیت جوش عالی می شود.
• سازگاری بالا و تطبیق پذیری: اینورترها قابلیت انجام فرآیندهای جوشکاری متنوعی مانند SMAW (الکترود دستی)، GMAW (MIG/MAG)، GTAW (TIG) و FCAW را دارند و می توانند برای جوشکاری طیف گسترده ای از مواد از جمله فولاد نرم، ضد زنگ، کربن استیل، آلومینیوم و آلیاژهای دیگر استفاده شوند.
• کار با برق خانگی و ژنراتور: اینورترها می توانند با جریان ولتاژ پایین خانگی (۱۱۰ ولت یا ۲۲۰ ولت تک فاز) کار کنند. همچنین، به دلیل راندمان بالا، با ژنراتورهای کوچک قابل حمل نیز به خوبی سازگارند.
• امکانات پیشرفته: اینورترها دارای ویژگی های دیجیتالی متعددی هستند از جمله: Anti-Stick (ضد چسبندگی الکترود)، Hot Start (شروع داغ)، Arc Force (کنترل نیروی قوس) و مدارهای محافظ در برابر نوسانات شبکه و افزایش دما.

با تمام مزایای فوق العاده، اینورترها نیز محدودیت هایی دارند:

• حساسیت به محیط

این دستگاه ها به دلیل وجود مدارهای الکترونیکی پیچیده، به گرد و غبار، رطوبت و دمای پایین حساسیت بالایی دارند. نشستن گرد و غبار روی ترانزیستورها باعث کاهش انتقال حرارت و داغ شدن بیش از حد می شود.

• هزینه و پیچیدگی تعمیر

تعمیرات اینورترها پیچیده تر، زمان بر و گران تر است. هزینه تعمیر یک واحد IGBT معیوب گاهی معادل نیمی از قیمت دستگاه نو است.

• قیمت اولیه بالاتر

با وجود کاهش قیمت در سال های اخیر، مدل های با کیفیت اینورتر هنوز می توانند قیمت اولیه بالاتری نسبت به رکتیفایرهای سنتی داشته باشند.

• عمر مفید کوتاه تر

برخی کارشناسان معتقدند که طول عمر مفید اینورترها ممکن است نسبت به دستگاه های ترانسفورماتور و رکتیفایرهای مقاوم، کوتاه تر باشد.

مقایسه جامع و تفصیلی دستگاه جوش رکتیفایر و اینورتر

تفاوت های میان دستگاه های جوش رکتیفایر و اینورتر در حوزه های مختلفی مانند فناوری، ساختار، کارایی و اقتصاد نمود پیدا می کند. این تفاوت ها تعیین می کنند که کدام دستگاه برای کدام پروژه مناسب تر است.

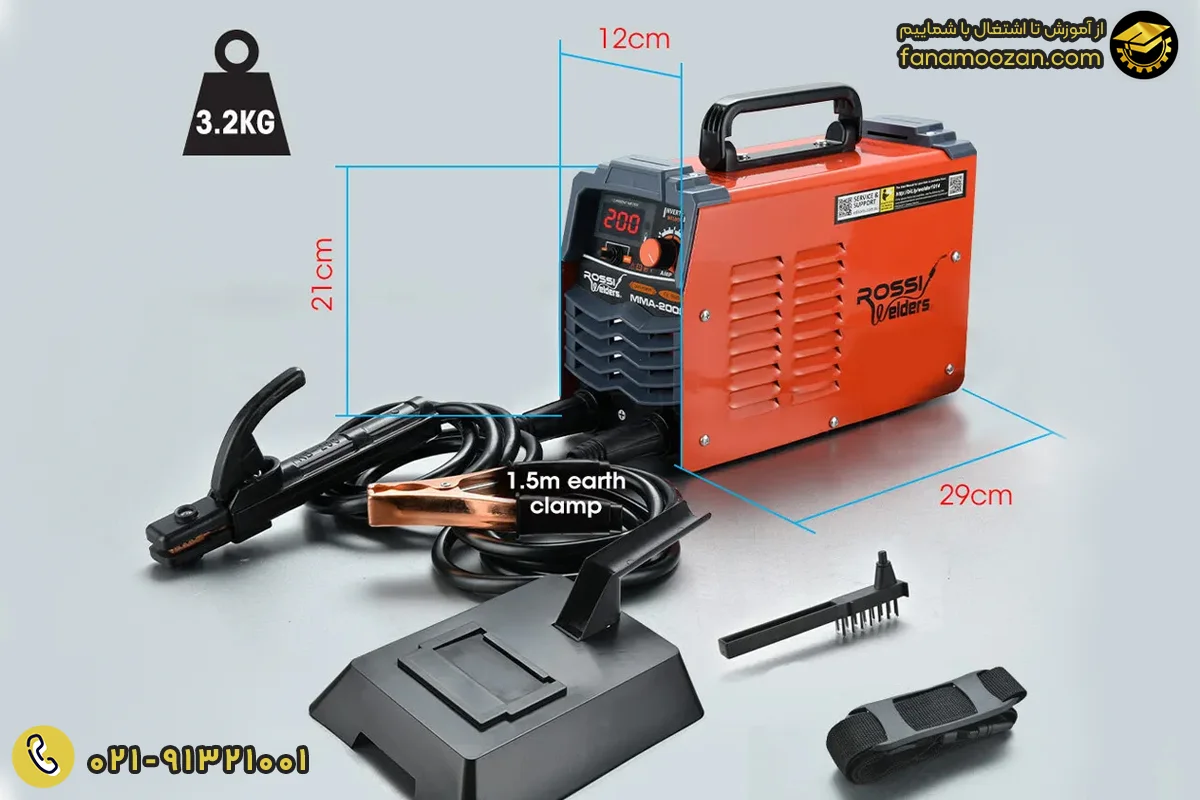

تفاوت در ساختار و فیزیک (وزن و اندازه)

اصلی ترین فرق دستگاه جوش اینورتر با رکتیفایر، در مکانیسم تبدیل ولتاژ نهفته است. رکتیفایرها برای کاهش ولتاژ ورودی و افزایش جریان، مجبور به استفاده از ترانسفورماتورهای هسته آهنی بزرگ هستند، در حالی که اینورترها با افزایش فرکانس (به ۲۰ کیلوهرتز یا بالاتر)، حجم ترانسفورماتور را به شدت کاهش داده و آن را به یک قطعه کوچک و سبک تبدیل می کنند. این کاهش وزن و اندازه، اینورترها را برای جوشکاری سیار و پروژه های با دسترسی محدود بی رقیب می سازد.

تفاوت در عملکرد و کارایی (راندمان و کیفیت)

راندمان در اینورترها به دلیل جلوگیری از اتلاف انرژی از طریق حرارت بسیار بالاتر است. در رکتیفایرها، مقاومت بالای ترانسفورماتورهای حجیم، مقدار زیادی توان را به صورت حرارت تلف می کند، در نتیجه راندمان به شدت کاهش می یابد.

علاوه بر این، اینورترها به دلیل کنترل دیجیتالی دقیق، قوس الکتریکی را به شکلی پایدار و نرم فراهم می کنند که برای جوشکاری های حساس و ظریف روی فلزات نازک ایده آل است. ویژگی هایی مانند شروع داغ (Hot Start) در اینورتر، فرآیند ایجاد قوس را برای جوشکاران مبتدی نیز بسیار آسان تر می کند.

تفاوت در کاربردها و تطبیق پذیری

رکتیفایرها، به دلیل استحکام ساختاری و توان بالا، همچنان انتخاب اول برای سنگین ترین پروژه های صنعتی هستند که نیاز به جوش مداوم و طول عمر بالا در شرایط سخت دارند.

در مقابل، اینورترها به دلیل تطبیق پذیری بالا (Versatility) و قابلیت انجام چندین فرآیند جوشکاری با یک دستگاه، برای کارگاه های کوچک تا متوسط، جوشکاران سیار و پروژه هایی که با مواد و ضخامت های متنوع سروکار دارند (از ورق های نازک تا قطعات ضخیم) بسیار مناسب ترند.

تفاوت در ملاحظات اقتصادی و نگهداری

در بحث قیمت، اگرچه فناوری اینورتر پیچیده تر است، اما قیمت تولید آن در سال های اخیر به دلیل استفاده از قطعات الکترونیکی ارزان تر (به جای سیم پیچی مسی سنگین) کاهش یافته است. با این حال، جوشکاران حرفه ای اغلب هزینه اولیه اینورتر را نادیده می گیرند و به دلیل بازدهی بیشتر و صرفه جویی در مصرف برق در طولانی مدت، آن را انتخاب می کنند.

از سوی دیگر، رکتیفایرها به دلیل سادگی مکانیکی، در محیط های خشن، دوام و قابلیت اطمینان بیشتری را ارائه می دهند. یک نکته حیاتی برای خریداران اینورتر، لزوم توجه به کیفیت قطعات داخلی (مانند استفاده از IGBT به جای MOSFET) و رعایت شدید پروتکل های نگهداری (مانند تمیز نگه داشتن دستگاه) است تا از هزینه های بالای تعمیر جلوگیری شود.

کاربردهای تخصصی و مزایای خاص دستگاه های جوش رکتیفایر و اینورتر

برای انتخاب بهینه، باید بدانیم که هر دستگاه در چه زمینه هایی برتری منحصر به فردی دارد.

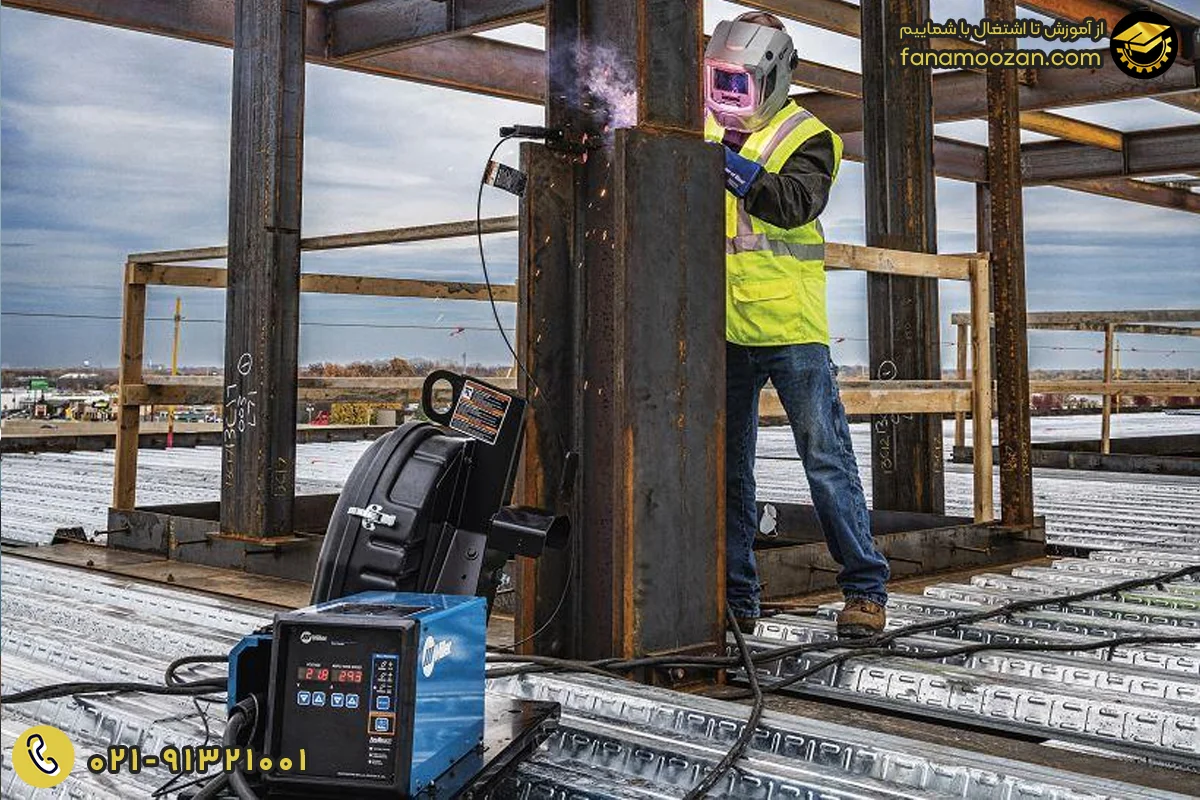

کاربردهای تخصصی رکتیفایر

دستگاه های جوش رکتیفایر، کاربرد های بسیار مفیدی دارند که نمی توان از آن ها چشم پوشی کرد:

• استحکام در محیط های صنعتی سنگین

رکتیفایرها (به ویژه مدل های سه فاز) برای کار در سخت ترین شرایط آب و هوایی و محیط های نامساعد صنعتی، کارخانجات فلزی، صنایع نفت و گاز، پتروشیمی و کشتی سازی ایده آل هستند.

• طول عمر کاری مداوم

به دلیل ماهیت ساختاری، رکتیفایرها برای جوشکاری های با چرخه کاری طولانی و استفاده مداوم در شیفت های سنگین، بدون نگرانی از داغ شدن ناگهانی قطعات الکترونیکی، مناسب ترند.

• جوشکاری اسکلت های سنگین

در پروژه های ساختمانی بزرگ و جوشکاری اسکلت های فلزی، جایی که به قدرت و نفوذ جوش بالا و دوام دستگاه در درازمدت نیاز است، رکتیفایرها (مانند مدل های ۵۰۰ آمپری سه فاز) همچنان انتخاب پرکاربردی هستند.

کاربردهای تخصصی اینورتر

دستگاه های جوش اینورتر نیز از بعضی جنبه های تخصصی پیشرو هستند. از جمله:

• جوشکاری فلزات خاص و نازک

به دلیل کنترل دقیق آمپراژ و قوس بسیار پایدار، اینورترها بهترین گزینه برای جوشکاری ورق های فلزی نازک (مانند ۰.۶ میلی متر) و فلزات آلیاژی حساس مانند آلومینیوم و استیل ضد زنگ هستند که در جوشکاری آن ها به کنترل حرارت بالا نیاز است.

• انعطاف در انواع الکترود

اینورترها قابلیت استفاده با انواع مختلف الکترودها، از جمله الکترودهای سلولزی و قلیایی را فراهم می کنند. این در حالی است که بسیاری از دستگاه های رکتیفایر سنتی خروجی AC داشته یا در محدوده الکترودها محدودتر عمل می کنند.

• بهره گیری از فناوری های چند کاره

دستگاه های اینورتر چندکاره (Multi-Process) می توانند فرآیندهای MMA، TIG و MIG/MAG را در یک دستگاه واحد ترکیب کنند. این ویژگی نه تنها در هزینه ها صرفه جویی می کند، بلکه فضای کمتری را اشغال می نماید و برای کارگاه های کوچک یک مزیت بزرگ محسوب می شود.

جمع بندی مقاله

دستگاه های جوش اینورتر و رکتیفایر هر دو ابزارهایی حیاتی در صنعت جوشکاری هستند، اما هر یک مسیر تکنولوژیک متفاوتی را طی کرده و برای نیازهای مشخصی بهینه شده اند.

اینورترها با بهره گیری از فناوری های فرکانس بالا و مدارهای الکترونیکی (IGBT)، انقلابی در صنعت ایجاد کرده اند. مزیت اصلی آن ها در قابلیت حمل فوق العاده، راندمان انرژی بالا (تا ۹۵ درصد)، کنترل دقیق و کیفیت جوش برتر، و تطبیق پذیری برای جوشکاری انواع مواد و فرآیندها خلاصه می شود. اینورترها برای جوشکاران سیار، کارگاه های کوچک، مصارف خانگی، و کارهای دقیق که نیاز به ظرافت دارند، بهترین انتخاب هستند.

رکتیفایرها نیز که تکامل یافته ی ترانسفورماتورها هستند، همچنان در صحنه صنعت حضور قدرتمندی دارند. نقاط قوت آن ها در ساختار مستحکم، دوام بسیار بالا، مقاومت عالی در برابر شرایط محیطی سخت و سادگی تعمیر و نگهداری است. این دستگاه ها برای کارهای صنعتی سنگین، جوشکاری اسکلت فلزی و هر جا که دوام بی وقفه و توان بالا در اولویت است، انتخاب مطمئنی به شمار می روند.

صرف نظر از تفاوت دستگاه جوش رکتیفایر و اینورتر، رعایت قوانین و مقررات ایمنی در جوشکاری برای هر دو دستگاه به صورت یکسان الزامی است. بنابراین همواره به یاد داشته باشید که استفاده از تجهیزات ایمنی فردی مانند کلاه ایمنی جوشکاری (ADF)، ماسک جوشکاری، دستکش های لاستیکی ضخیم و لباس کار مناسب برای حفاظت در برابر قوس الکتریکی و پاشش مذاب امری حیاتی است.

بنابراین اگر معیار شما حمل پذیری، صرفه جویی در انرژی و کیفیت جوش دقیق باشد، اینورتر گزینه برتر است؛ اما اگر معیار شما دوام در محیط های خشن، هزینه ی پایین تعمیرات و توان بالا برای کارهای سنگین باشد، رکتیفایر همچنان انتخابی منطقی است. در نهایت، انتخاب بین این دو دستگاه جوش باید با در نظر گرفتن نوع متریال جوشکاری، موقعیت قطعه، نوع برق در دسترس و نیاز به حمل پذیری صورت بگیرد.
