شارژ کنترلر پنل خورشیدی یک تثبیت‌کننده الکترونیکی ولتاژ و جریان است که بین پنل و باتری قرار می‌گیرد تا از آسیب دیدن باتری در برابر شارژ بیش از حد و نوسانات برق تولیدی پنل جلوگیری کند. این قطعه در دو مدل PWM و MPPT ساخته می‌شود که تفاوت اصلی آن‌ها در نحوه دریافت انرژی از پنل و مدیریت ولتاژ مازاد آن است.
شارژ کنترلر PWM مانند یک کلید الکترونیکی سریع عمل می‌کند که پنل را مستقیم به باتری وصل کرده و ولتاژ کاری پنل را روی ولتاژ باتری قفل می‌کند؛ در نتیجه، ولتاژ اضافی پنل بلااستفاده می‌ماند و راندمان سیستم در محدوده ۷۰ تا ۸۰ درصد قرار می‌گیرد. در مقابل، شارژ کنترلر MPPT یک مبدل هوشمند DC به DC است که نقطه حداکثر توان پنل را ردیابی کرده و ولتاژ مازاد را به جریان شارژ (آمپراژ) بیشتر تبدیل می‌کند. این فرآیند باعث افزایش ۱۵ تا ۳۰ درصدی برداشت انرژی، راندمان تبدیل ۹۴ تا ۹۹ درصدی، امکان سری کردن پنل‌ها و کاهش سایز کابل‌ها می‌شود که برای سیستم‌های بالای ۲۰۰ وات، مناطق سردسیر و روزهای ابری ضروری است.

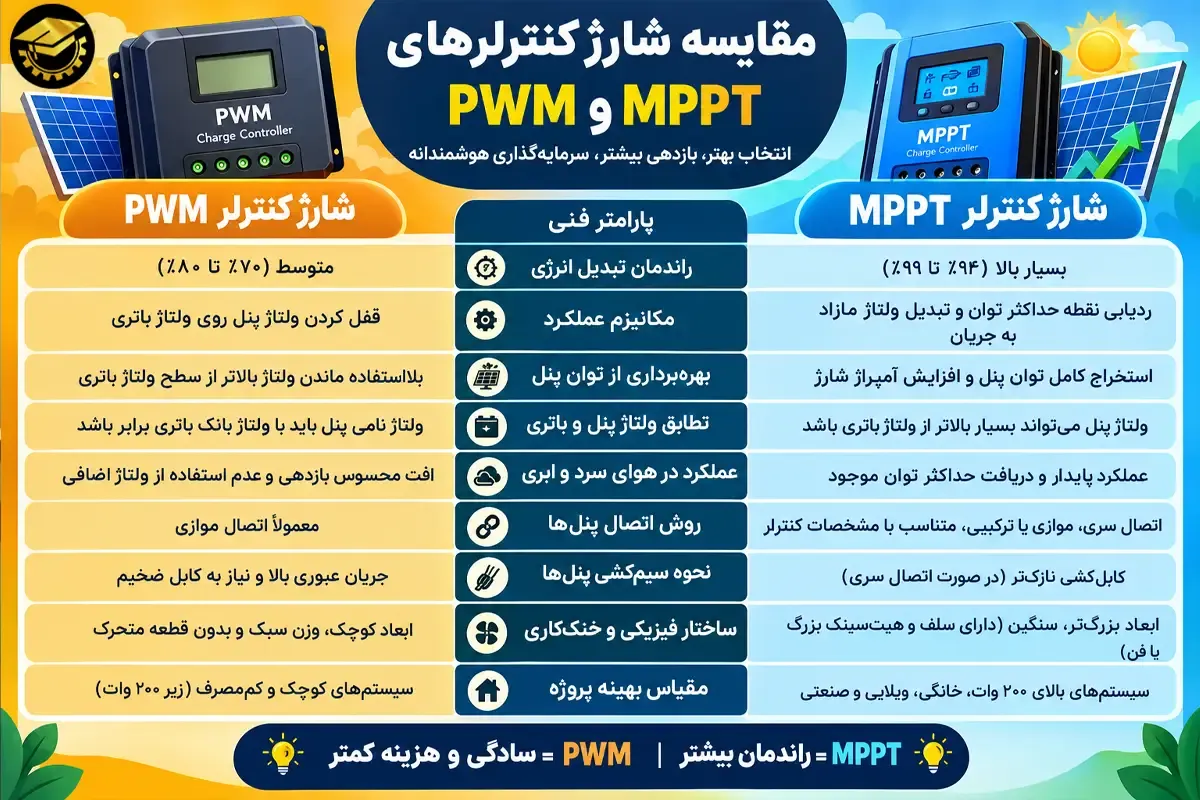

اینفوگرافیک زیر، ویژگی‌های ساختاری و عملکردی شارژ کنترلرهای PWM و MPPT را از نظر فنی با یکدیگر مقایسه می‌کند:
فهرست محتوا
شارژ کنترلر پنل خورشیدی چیست؟
ولتاژ خروجی پنل‌های خورشیدی در طول روز ثابت نیست و با تغییر زاویه تابش خورشید و دمای محیط، تغییر می‌کند. برای مثال، یک پنل خورشیدی که برای سیستم‌های ۱۲ ولتی طراحی شده است، در ساعات اوج تابش ظهر می‌تواند ولتاژی بین ۱۸ تا ۲۲ ولت تولید کند. در مقابل، باتری‌های ۱۲ ولتی معمولاً برای شارژ شدن به ولتاژی در محدوده ۱۴ تا ۱۴٫۶ ولت نیاز دارند. بنابراین، اگر پنل مستقیماً به باتری متصل شود و شارژ آن کنترل نشود، احتمال شارژ بیش از حد و آسیب‌هایی مانند داغ شدن باتری، جوش آمدن الکترولیت، باد کردن محفظه و خرابی صفحات داخلی آن وجود دارد.
شارژ کنترلر پنل خورشیدی یکی از اصلی‌ترین اجزای سیستم های انرژی خورشیدی است که بین پنل‌های خورشیدی و بانک باتری نصب می‌شود و ولتاژ و جریان شارژ را کنترل می‌کند. این دستگاه در ساعات اوج تابش خورشید، برق دریافتی از پنل را متناسب با نیاز باتری مدیریت می‌کند و با نزدیک شدن باتری به شارژ کامل، جریان شارژ را کاهش می‌دهد تا از شارژ بیش از حد جلوگیری شود. همچنین، هنگام شب که ولتاژ پنل کاهش می‌یابد، مانع برگشت جریان از باتری به پنل و تخلیه شارژ آن می‌شود. در مدل‌هایی که ترمینال خروجی بار دارند، شارژ کنترلر ولتاژ باتری را نیز بررسی می‌کند و اگر ولتاژ از حد مجاز پایین‌تر برود، برق مصرف‌کننده را به‌طور خودکار قطع می‌کند تا باتری بیش از اندازه تخلیه نشود.

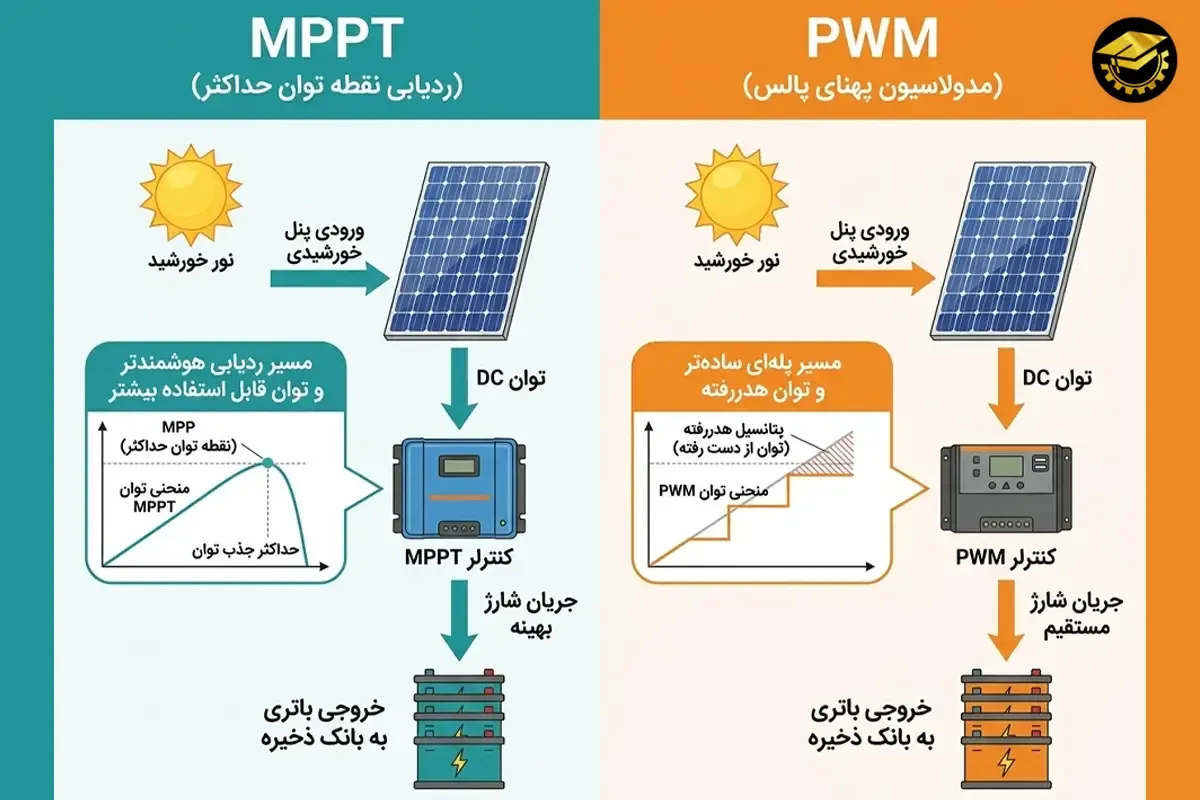

شارژ کنترلرها از نظر روش کنترل و دریافت توان پنل به دو نوع اصلی PWM و MPPT تقسیم می‌شوند که در ادامه، نحوه عملکرد هرکدام را بررسی می‌کنیم:
شارژ کنترلر PWM
فناوری مدولاسیون پهنای پالس (PWM) با استفاده از یک کلید الکترونیکی ترانزیستوری (معمولاً ماسفت) کار می‌کند که ارتباط پنل و باتری را با سرعت بالا قطع و وصل می‌کند. وقتی باتری خالی است، این کلید تقریباً پیوسته وصل می‌ماند تا جریان پنل مستقیماً به باتری برسد. با نزدیک شدن ولتاژ باتری به مقدار هدف، کنترلر مدت وصل بودن کلید را کاهش می‌دهد و زمان قطع آن را افزایش می‌دهد تا جریان شارژ کمتر شود. این فرآیند در سه مرحله شارژ سریع (Bulk)، شارژ جذبی (Absorption) و شارژ شناور (Float) انجام می‌شود تا شارژ باتری به‌درستی مدیریت شود و سلامت صفحات آن حفظ شود.
محدودیت اصلی PWM به همین اتصال مستقیم پنل و باتری مربوط است. هنگام وصل شدن کلید، باتری ولتاژ کاری پنل را به سطح ولتاژ خودش نزدیک می‌کند و مانع کار پنل در نقطه بهینه می‌شود. در این حالت، توان اضافی پنل داخل کنترلر به گرما تبدیل نمی‌شود (زیرا چنین اتلافی می‌توانست باعث داغ شدن بیش از حد دستگاه شود)؛ در عوض، پنل از نقطه کاری بهینه خود خارج می‌شود و از ابتدا آن توان اضافی را تولید نمی‌کند.
شارژ کنترلر MPPT
فناوری ردیابی نقطه حداکثر توان (MPPT) با استفاده از یک مبدل الکترونیکی، وابستگی مستقیم ولتاژ پنل به ولتاژ باتری را از بین می‌برد. هر پنل خورشیدی یک منحنی جریان و ولتاژ (I-V) دارد که در نقطه مشخصی از آن، حاصل‌ضرب ولتاژ در جریان به بیشترین مقدار خود می‌رسد. به این نقطه، حداکثر توان (Pmax) گفته می‌شود. محل این نقطه در طول روز، با تغییر شدت تابش خورشید و دمای سلول‌ها، جابه‌جا می‌شود.
ریزپردازنده کنترلر MPPT به‌طور پیوسته ولتاژ و جریان پنل را بررسی می‌کند و نقطه کاری آن را طوری تنظیم می‌کند که پنل تا حد امکان بیشترین توان خود را تولید کند. سپس یک مبدل کاهنده سوئیچینگ با کمک سلف‌های داخلی، ولتاژ بالای دریافتی از پنل را به ولتاژ مناسب شارژ باتری کاهش می‌دهد. بر اساس قانون پایستگی انرژی، کاهش ولتاژ خروجی با افزایش متناسب جریان همراه است؛ به همین دلیل، جریان شارژ باتری می‌تواند از جریان ورودی پنل بیشتر باشد.

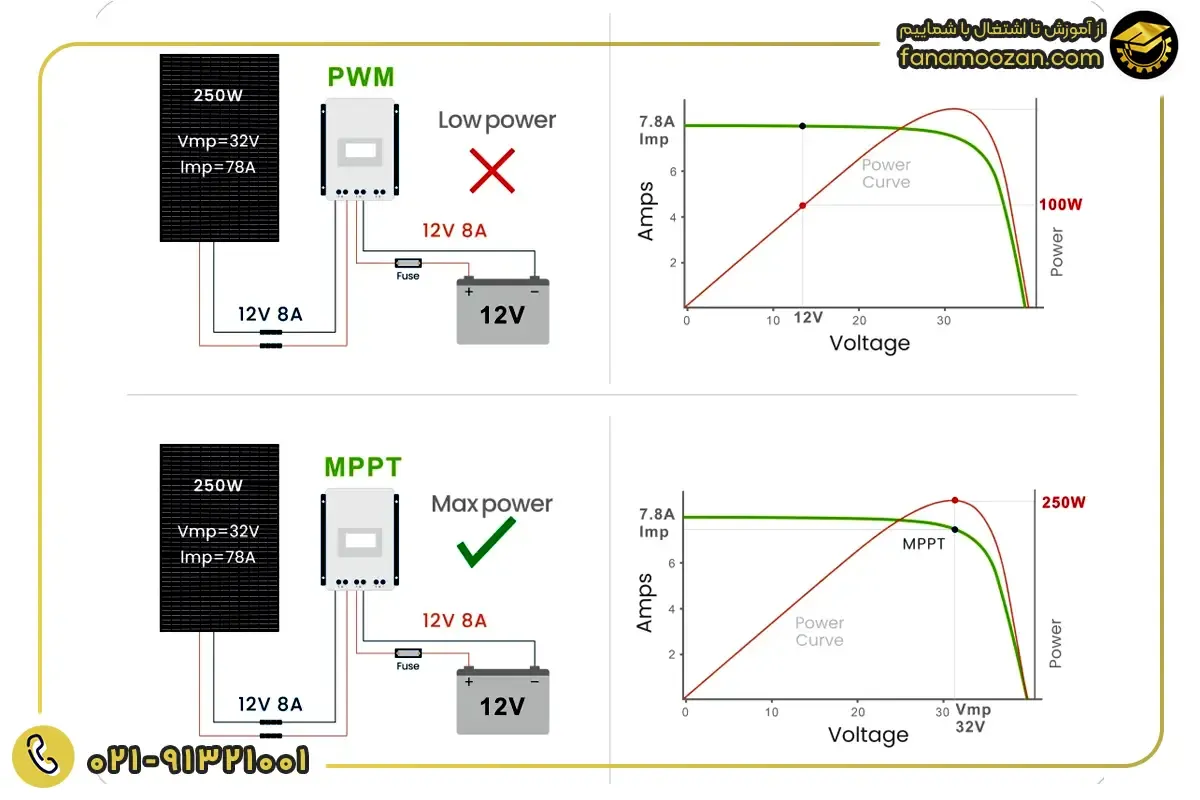

مقایسه توان خروجی و جریان شارژ در کنترلرهای PWM و MPPT
برای مقایسه عملکرد کنترلرهای PWM و MPPT، فرض کنید یک پنل خورشیدی استاندارد ۳۰۰ واتی با ولتاژ کاری (Vmp) برابر با ۳۶ ولت و جریان کاری (Imp) برابر با ۸٫۳ آمپر داریم. حالا بررسی می‌کنیم که اگر همین پنل را در شرایط یکسان به هر یک از این دو کنترلر وصل کنیم، چه مقدار توان و جریان شارژ به یک باتری ۱۲ ولتی با ولتاژ شارژ لحظه‌ای ۱۳٫۵ ولت می‌رسد.
اگر از شارژ کنترلر PWM استفاده کنیم، کنترلر ولتاژ پنل را از ۳۶ ولت به حدود ۱۳٫۵ ولت کاهش می‌دهد؛ درحالی‌که جریان پنل تقریباً در محدوده ۸٫۳ آمپر باقی می‌ماند. طبق فرمول توان، برای محاسبه توان باید ولتاژ را در جریان ضرب کنیم:
توان (وات) = ولتاژ (ولت) × جریان (آمپر)
بنابراین، توان تحویلی به باتری از ضرب ۱۳٫۵ ولت در ۸٫۳ آمپر به دست می‌آید که برابر است با:
حدود ۱۱۲ وات = 13.5 × 8.3
یعنی بیش از ۱۸۰ وات از توان نامی پنل ۳۰۰ واتی در این شرایط در اختیار باتری قرار نمی‌گیرد.
حالا اگر همان پنل ۳۰۰ واتی را به کنترلر MPPT وصل کنیم، دستگاه می‌تواند پنل را نزدیک نقطه بیشینه توان آن، یعنی در این مثال حدود ۳۶ ولت و ۸٫۳ آمپر، به کار بگیرد و توان بیشتری دریافت کند. با در نظر گرفتن ۵ درصد تلفات تبدیل داخلی و راندمان ۹۵ درصد، توان خروجی کنترلر به این صورت محاسبه می‌شود:
توان خروجی کنترلر = توان پنل × راندمان کنترلر
۲۸۵ وات = 0.95 × 300
برای مقایسه جریان شارژ باتری با کنترلرهای PWM و MPPTنیز، باید توان خروجی هر کنترلر را بر ولتاژ باتری تقسیم کنیم. در مثال قبل، توان خروجی MPPT با در نظر گرفتن راندمان ۹۵ درصد، حدود ۲۸۵ وات محاسبه شد. از آنجا که ولتاژ باتری ۱۳٫۵ ولت است، جریان خروجی MPPT به این صورت به دست می‌آید:
جریان خروجی (آمپر) = توان خروجی (وات) ÷ ولتاژ باتری (ولت)
حدود ۲۱٫۱ آمپر ≈ 13.5 ÷ 285
در مقابل، جریان شارژ PWM در همین مثال حدود ۸٫۳ آمپر برآورد می‌شود؛ بنابراین، جریان خروجی محاسبه‌شده برای MPPT بیش از دو برابر PWM است.
میزان اختلاف ولتاژ پنل و باتری نیز بر میزان برتری MPPT تأثیر می‌گذارد. برای درک بهتر این موضوع، فرض کنید به‌جای پنل ۳۰۰ واتی با ولتاژ کاری ۳۶ ولت، از یک پنل ۳۶ سلولی مخصوص سیستم ۱۲ ولت با ولتاژ کاری ۱۸ ولت استفاده کنیم. در این حالت، اختلاف ولتاژ پنل و باتری کمتر و برابر با ۴٫۵ ولت است:
۴٫۵ ولت = 13.5 − 18
بنابراین، وقتی ولتاژ کاری پنل به ولتاژ باتری نزدیک‌تر باشد، برتری MPPT در تبدیل ولتاژ معمولاً کمتر می‌شود؛ در نتیجه، اختلاف عملکرد آن با PWM نیز می‌تواند کاهش یابد.

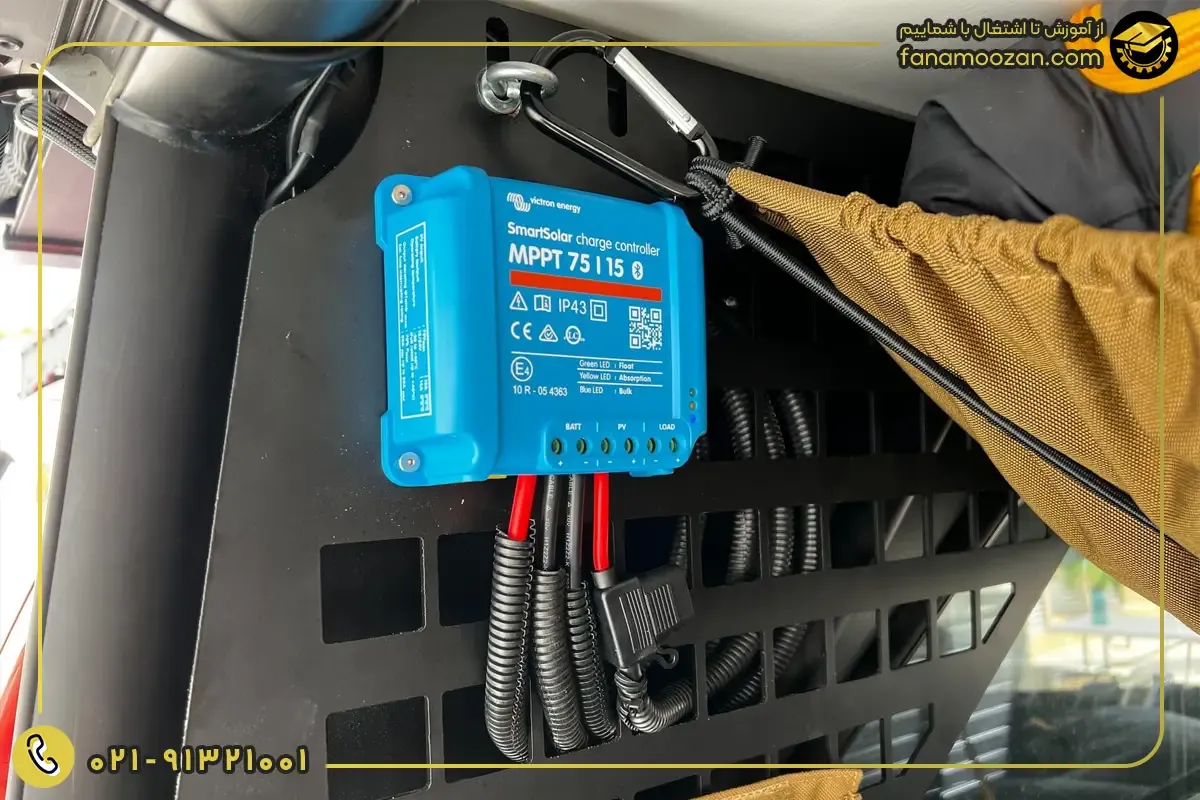

عملکرد شارژ کنترلرهای PWM و MPPT در شرایط محیطی مختلف
سلول‌های خورشیدی ضریب دمایی منفی برای ولتاژ دارند؛ یعنی با کاهش دمای سلول‌ها، ولتاژ پنل افزایش می‌یابد و با بالا رفتن دما، ولتاژ آن کاهش پیدا می‌کند. این تغییرات باعث می‌شوند میزان توان قابل‌استفاده پنل و عملکرد کنترلرهای PWM و MPPT در شرایط آب‌وهوایی مختلف با هم تفاوت داشته باشد:
هوای سرد و روزهای زمستانی
وقتی دمای سلول‌ها از ۲۵ درجه سانتی‌گراد پایین‌تر می‌آید، ولتاژ پنل معمولاً از مقدار آن در شرایط استاندارد آزمون بیشتر می‌شود. در چنین شرایطی، کنترلر PWM نمی‌تواند تمام توان قابل‌دسترس پنل را به باتری منتقل کند؛ اما کنترلر MPPT می‌تواند با تنظیم نقطه کار پنل، از این توان بهتر استفاده کند و در صورت وجود توان اضافی، جریان شارژ بیشتری فراهم کند؛ به همین دلیل، راندمان سیستم ممکن است در زمستان افزایش یابد.
گرمای شدید تابستان
در روزهای گرم تابستان، وقتی دمای سلول‌های پنل به بیش از ۵۵ یا ۶۰ درجه سانتی‌گراد می‌رسد، ولتاژ کاری پنل‌های ۳۶ سلولی ممکن است از حدود ۱۸ ولت به ۱۴٫۵ یا ۱۵ ولت کاهش یابد. در این شرایط، ولتاژ پنل به ولتاژ شارژ باتری، یعنی ۱۴٫۴ ولت، نزدیک می‌شود و اختلاف ولتاژی که کنترلر MPPT می‌تواند از آن برای افزایش توان دریافتی استفاده کند، کمتر خواهد شد؛ در نتیجه، برتری MPPT نسبت به PWM ممکن است کاهش یابد.
هوای ابری و سایه‌اندازی جزئی
در هوای ابری یا زمانی که سایه درخت و دودکش روی بخشی از پنل می‌افتد، توان خروجی پنل کاهش می‌یابد. همچنین، فعال شدن دیودهای بای‌پس ممکن است باعث شود منحنی توان پنل چند نقطه بیشینه توان داشته باشد. در این شرایط، کنترلرهای MPPT مجهز به قابلیت اسکن سراسری می‌توانند این نقاط را بررسی کنند و نقطه بیشینه توان کلی را پیدا کنند. در نتیجه، این کنترلرها در شرایط مناسب می‌توانند انرژی بیشتری از پنل دریافت کنند؛ البته این قابلیت، تمام تلفات ناشی از سایه‌اندازی را از بین نمی‌برد.

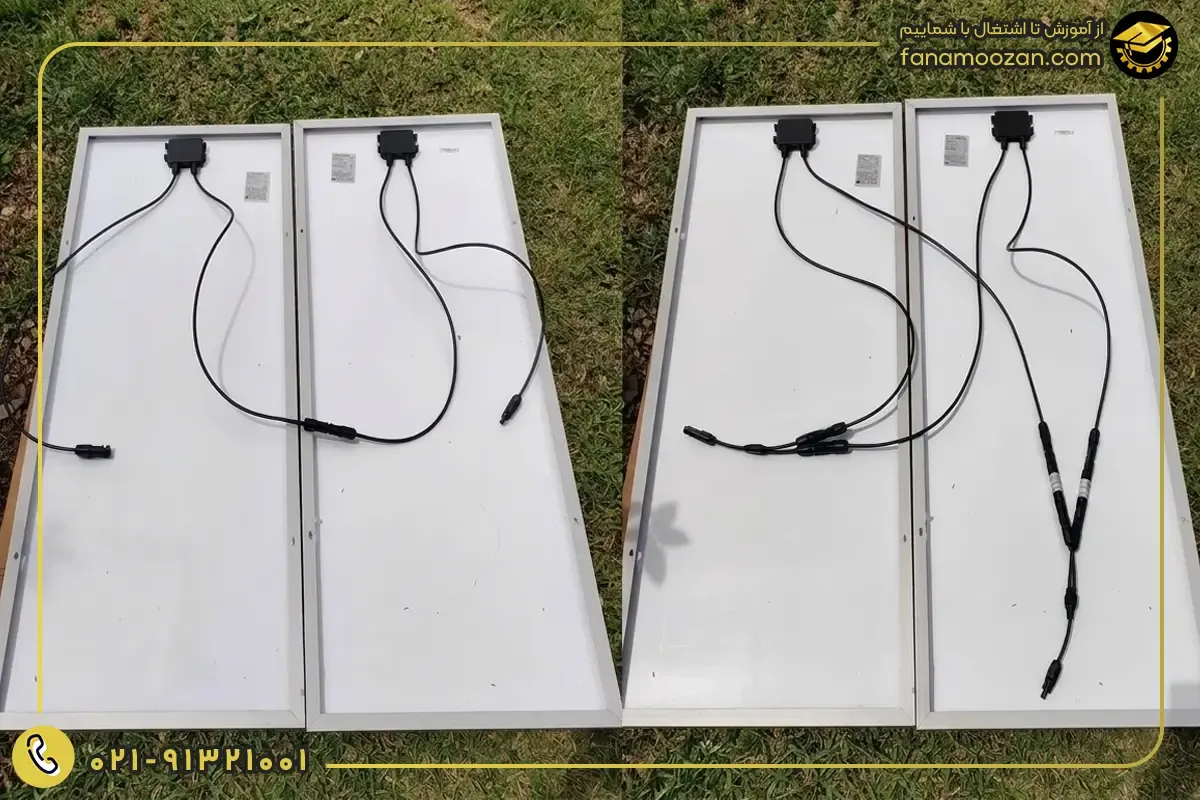

نحوه اتصال پنل‌ها در سیستم‌های دارای شارژ کنترلر PWM و MPPT
در سیستم‌های مجهز به PWM، برای افزایش توان معمولاً پنل‌ها را به‌صورت موازی به هم وصل می‌کنند تا ولتاژ مجموعه ثابت بماند. در این حالت، جریان پنل‌ها با هم جمع می‌شود؛ برای مثال، چهار پنل با جریان کاری ۱۰ آمپر، در شرایط یکسان در مجموع حدود ۴۰ آمپر جریان تولید می‌کنند. به همین دلیل، استفاده از کابل‌هایی با سطح مقطع مناسب و انواع فیوزهای خورشیدی متناسب با جریان ضروری است و باید به افت ولتاژ در مسیرهای طولانی نیز توجه کرد.
در مقابل، بسیاری از کنترلرهای MPPT، بسته به مدل و حداکثر ولتاژ ورودی مجاز، امکان اتصال پنل‌ها به‌صورت سری را فراهم می‌کنند. پیشنهاد می‌کنیم برای آشنایی بیشتر، مقاله نحوه اتصال پنل های خورشیدی به یکدیگر را مطالعه کنید.
در این روش، ولتاژ پنل‌ها با هم جمع می‌شود، اما جریان رشته تقریباً برابر با جریان یک پنل باقی می‌ماند. برای مثال، اگر چهار پنل با جریان کاری ۱۰ آمپر را به‌صورت سری وصل کنیم، جریان رشته حدود ۱۰ آمپر باقی می‌ماند. در نتیجه، می‌توان از کابل‌هایی با سطح مقطع کمتر استفاده کرد و افت ولتاژ را کاهش داد. این مزیت به‌ویژه زمانی اهمیت پیدا می‌کند که فاصله پنل‌ها تا شارژ کنترلر زیاد باشد؛ مثلاً زمانی که پنل‌ها روی پشت‌بام نصب شده‌اند و کنترلر در موتورخانه قرار دارد.
نکته مهم: اگر قصد دارید در آینده سیستم خود را ارتقا دهید و پنلی با برند یا توان متفاوت به مجموعه اضافه کنید، اتصال سری در سیستم‌های مجهز به MPPT ممکن است محدودیت ایجاد کند؛ زیرا جریان کل رشته به جریان پنلی با جریان کاری کمتر محدود می‌شود. به همین دلیل، بهتر است جریان کاری پنل‌هایی که به‌صورت سری متصل می‌شوند یکسان یا بسیار نزدیک باشد. اگر جریان کاری پنل‌ها تفاوت زیادی داشته باشد، باید با توجه به مشخصات پنل‌ها و محدودیت‌های کنترلر، آرایش اتصال مناسبی انتخاب کنید یا برای پنل‌های جدید یک شارژ کنترلر جداگانه به همان بانک باتری وصل کنید.

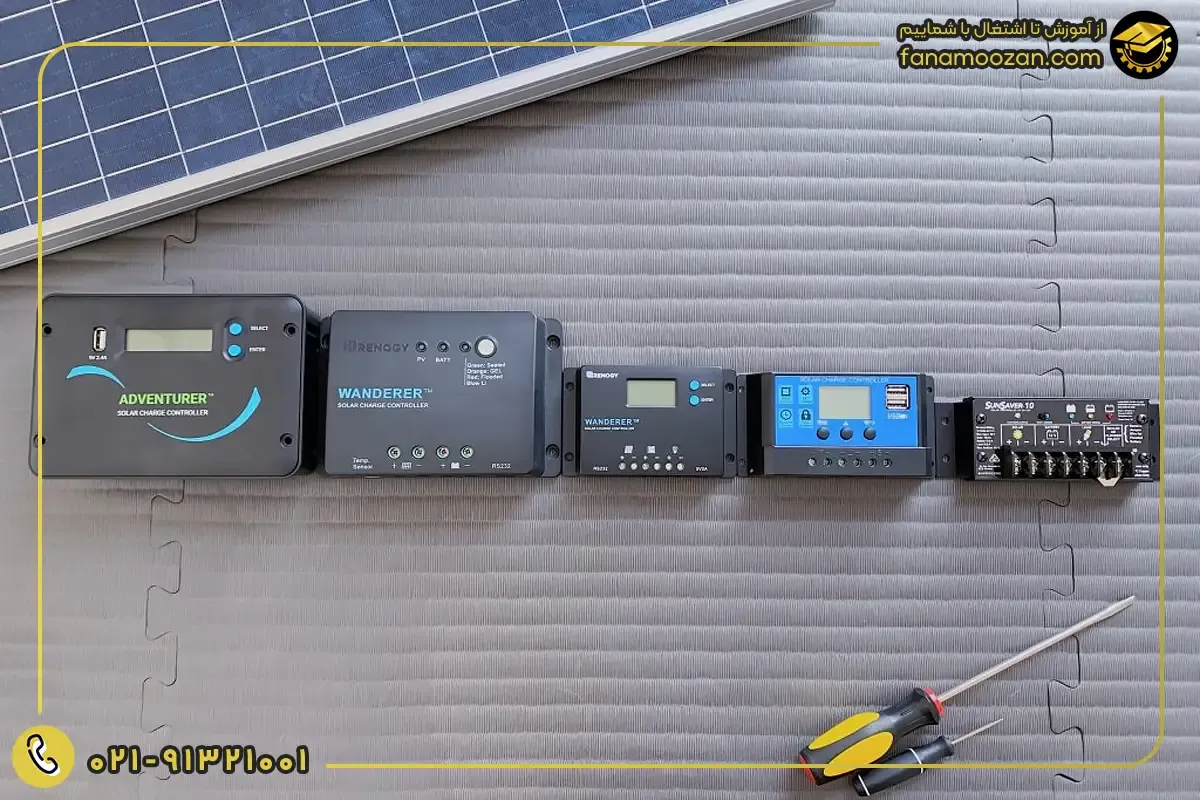

مقایسه صرفه اقتصادی و ارزش خرید شارژ کنترلرهای PWM و MPPT
شارژ کنترلر PWM به دلیل ساختار الکترونیکی ساده‌تر، معمولاً قیمت کمتری نسبت به مدل MPPT دارد. این ویژگی، PWM را به گزینه‌ای اقتصادی برای سیستم‌های کوچک با توان زیر ۲۰۰ وات، شامل یک یا دو پنل ۳۶ سلولی و باتری اسیدی ۱۲ ولت، تبدیل می‌کند. این کنترلر در کاربردهایی مانند چراغ‌های پارکی، پکیج‌های روشنایی عشایری، شارژرهای قابل‌حمل کمپینگ و برخی دوربین‌های مداربسته خورشیدی نیز کاربرد دارد. در چنین سیستم‌هایی، به‌ویژه هنگام استفاده از باتری‌های کوچک با ظرفیت کمتر از ۲۰ آمپرساعت، مصرف داخلی کنترلر نیز در انتخاب آن اهمیت دارد.
در سیستم‌های بزرگ‌تر برق خورشیدی مستقل از شبکه، مانند پکیج‌های برق خورشیدی باغ و ویلا، برق اضطراری خانگی و سامانه‌های پمپاژ آب کشاورزی، کنترلر MPPT معمولاً انتخاب مناسب‌تری است. این کنترلر با دریافت حداکثر انرژی قابل‌دسترس از پنل‌ها، به‌ویژه در سیستم‌هایی با توان بالا یا اختلاف قابل‌توجه میان ولتاژ کاری پنل و باتری، بهره‌وری بیشتری فراهم می‌کند. برای مثال، هنگام محاسبه توان و تعداد پنل های خورشیدی مورد نیاز در یک پروژه ۳ کیلوواتی، افزایش انرژی دریافتی از پنل‌ها می‌تواند نیاز به خرید پنل‌های اضافی، سازه فلزی بیشتر و کابل‌های ضخیم‌تر را کاهش دهد و هزینه‌های جانبی را پایین بیاورد. این صرفه‌جویی می‌تواند اختلاف قیمت اولیه MPPT را در سیستم‌های متوسط و بزرگ جبران کند.
علاوه بر نوع کنترلر، ولتاژ بانک باتری نیز بر ظرفیت موردنیاز آن و هزینه تجهیزات تأثیر می‌گذارد. برای مثال، در یک سیستم ۶۰۰ واتی مجهز به MPPT، افزایش ولتاژ بانک باتری از ۱۲ به ۲۴ ولت، با فرض یکسان‌بودن توان، جریان خروجی محاسباتی را از حدود ۵۰ آمپر به ۲۵ آمپر کاهش می‌دهد؛ در نتیجه، امکان استفاده از کنترلری با جریان نامی کمتر فراهم می‌شود. در این محاسبات، راندمان کنترلر و حداکثر جریان خروجی مجاز آن نیز باید در نظر گرفته شود.
برای انتخاب نهایی، سه مشخصه اصلی کنترلر را بررسی کنید: حداکثر جریان خروجی، محدوده ولتاژ ورودی پنل‌ها و سازگاری با باتری. تطبیق این مشخصات با نیازهای سیستم، در کنار مقایسه هزینه خرید و تجهیزات، به انتخاب کنترلری با ارزش خرید مناسب کمک می‌کند.
سؤالات متداول
چطور شارژ کنترلر MPPT اصلی را از مدل‌های تقلبی بازار تشخیص دهیم؟
بسیاری از کنترلرهای ارزان‌قیمتی که با نام MPPT فروخته می‌شوند، در واقع مدار PWM دارند و فقط در قاب بزرگ‌تری قرار گرفته‌اند. یکی از راه‌های تشخیص، اندازه‌گیری هم‌زمان جریان با کلمپ‌متر (آمپرمتر انبری) هنگام شارژ است. در کنترلر MPPT واقعی، جریان خروجی به سمت باتری معمولاً به‌طور محسوسی بیشتر از جریان ورودی از پنل است؛ اما در مدل‌های تقلبی، این دو جریان تقریباً برابرند. همچنین، مدل‌های اصلی به دلیل وجود چوک (سلف سیم‌پیچی‌شده) و هیت‌سینک آلومینیومی، معمولاً وزن بیشتری نسبت به مدل‌های تقلبی دارند.
برای شارژ باتری‌های لیتیومی خورشیدی، کنترلر PWM بهتر است یا MPPT؟
باتری‌های لیتیوم آهن فسفات مقاومت داخلی بسیار کمی دارند و می‌توانند جریان شارژ بالایی را بدون داغ شدن بپذیرند؛ اما به ولتاژ شارژ نامناسب بسیار حساس‌اند. کنترلرهای MPPT جدید، به دلیل داشتن تنظیمات دقیق شارژ متناسب با باتری‌های لیتیومی، امکان ارتباط با سیستم مدیریت باتری (BMS) و قابلیت بیدار کردن باتری لیتیومی در حالت خواب، می‌توانند گزینه‌ای ایمن‌تر و کارآمدتر از مدل‌های ساده PWM باشند؛ البته به شرطی که این قابلیت‌ها در مدل موردنظر وجود داشته باشند.
منظور از قابلیت Oversizing در شارژ کنترلرهای MPPT چیست؟
بسیاری از شارژ کنترلرهای MPPT استاندارد اجازه می‌دهند مجموع توان پنل‌های متصل، حدود ۲۰ تا ۳۰ درصد بیشتر از توان نامی کنترلر باشد؛ البته به شرطی که ولتاژ ورودی از حد مجاز دستگاه بیشتر نشود و محدودیت‌های سازنده رعایت شوند. این قابلیت به شما کمک می‌کند با اضافه کردن پنل، در روزهای ابری یا ساعات اولیه صبح به جریان شارژ بالاتری برسید. در ساعات ظهر نیز اگر توان تولیدی پنل‌ها از ظرفیت کنترلر بیشتر شود، دستگاه معمولاً جریان را به‌صورت خودکار در حد مجاز نگه می‌دارد و توان اضافی را دریافت نمی‌کند؛ این فرایند، با اصطلاح Clip شناخته می‌شود.
آیا می‌توان پنل ۲۴ ولت را با شارژ کنترلر PWM به باتری ۱۲ ولت وصل کرد؟
خیر، این کار از نظر فنی و اقتصادی اشتباه است. اولاً بسیاری از کنترلرهای PWM در حالت تشخیص باتری ۱۲ ولت، تحمل ولتاژ ورودی پنل‌های ۲۴ ولت (که ولتاژ مدار باز آن‌ها حدود ۳۶ تا ۴۵ ولت است) را ندارند و می‌سوزند. ثانیاً حتی در صورت تحمل ولتاژ، کنترلر PWM ولتاژ پنل را روی حدود ۱۴ ولت قفل می‌کند و بیش از نیمی از توان تولیدی پنل هدر می‌رود. برای اتصال پنل ۲۴ ولت به باتری ۱۲ ولت، حتماً باید از کنترلر MPPT استفاده کنید.
آیا می‌توان هم‌زمان از دو شارژ کنترلر (مثلاً یک MPPT و یک PWM) برای یک بانک باتری استفاده کرد؟
بله، اتصال موازی دو شارژ کنترلر مجزا به یک بانک باتری امکان‌پذیر است و در زمان ارتقای سیستم کاربرد زیادی دارد؛ به شرطی که هر کنترلر به آرایه پنل‌های مخصوص به خود متصل باشد (نباید یک گروه پنل را هم‌زمان به دو کنترلر وصل کرد) و تنظیمات ولتاژ شارژ هر دو دستگاه نیز دقیقاً متناسب با نوع باتری یکسان‌سازی شود.
شارژ کنترلر خورشیدی را ابتدا باید به باتری وصل کنیم یا پنل؟
همیشه هنگام نصب، ابتدا باید کابل‌های باتری را به شارژ کنترلر وصل کنید و سپس پنل خورشیدی را به مدار بیاورید (هنگام باز کردن سیستم، این ترتیب برعکس می‌شود). اتصال ابتدا به باتری باعث می‌شود ریزپردازنده کنترلر، ولتاژ سیستم (۱۲، ۲۴ یا ۴۸ ولت) را به‌درستی تشخیص دهد و از ورود ناگهانی ولتاژ بالای پنل به مدار بدون بار و سوختن کنترلر جلوگیری شود.
