آموزش نصب در باز کن اتوماتیک وی تو گلد

35047423102030491907



قبل از نصب این متن را کامل مطالعه کنید .

تطابق با مقررات و استاندارد های مرجع که در جدول زیر آمده است.

GOLD230V-D

GOLD230V-DM

GOLD120V-D

GOLD120V-DM

PD8

PD8-120V

73/23/EECEN 60335-1EN60335 – 1
93/68/EECEN 61000 – 2- 3

EN 61000 – 3- 3

EN 55014 – 1

EN 55014 -2

EN 301 489 – 3



99/05/EEC/EN 300 220 – 3
مشخصات فني230V models120V models
حداكثر وزن درب600Kg600Kg
منبع تغذيه230VAC/50Hz120VAC/60Hz
حداكثر نيرو500W500W
جريان بيكاري1.6 A3.2 A
جريان بار كامل2 A4 A
خازن16 μF40 μF
حداكثر سرعت درب0.16mt/sec0.16mt/sec
حداكثر گردش480 N480 N
دوره كاري30%30%
پينيونM4 –Z12M4 – Z12
درجه حرارت كار-20ºC ÷ +60ºC20ºC ÷ +60ºC-
وزن10Kg10Kg
حفاظتIP44IP44
حداكثر بار بر روي ضمائم24 VAC3 W3 W
فيوزهاي حفاظتيF1 = 5AF1 = 8A

%d8%b6

%d8%b6%d8%b6

مرجعتوصيفQ.ty
1جكهاي الكترومكانيكي

خازن

واحد كنترل

1
2لوح فلزي بست1
3مهره هاي قفس+ بستهاي 30+M8×واشرها2
4كليد افزايش موتور2
5نگهدارنده مغناطیسی2
6كليد محدود مغناطيسي2
7كليد محدود مكانيكي2
8واشر انتهاي سيم1

%d8%b6%d8%b6%d8%b6

مراحل مقدماتی :

  • درب باید محکم باشد و هیچ نوع دریچه ای روی درب نباشد .
  • در زمان حرکت درب نباید نوسان زیادی داشته باشد .
  • باید روی سطح هدایت شده راحت حرکت کند و سایشی وجود نداشته باشد .
  • هردو کلید بازو بسته شدن را نصب کنید تا از سطح هدایت شده جلوگیری شود .
  • قفل دستی را بردارید
  • کابل برق را انتهای درب و انتهای ابزار خارجی نزدیک کنید .

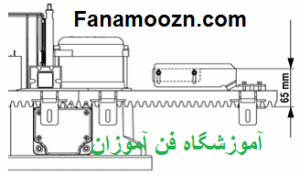

نصب :یک پایه سیمانی که فاصله 40 تا 50 میلیمتری باشد اماده کنید برای نصب صفحه فلزی کانالی برای دو لوله ای کابلها  که روی صفحه نمایشگر قرار میدهد فراهم کنید که باید به وسیله دو لنگه کنار دریچه از قبل ایجاد شده و یا با فرو بردن پره های مخصوصدرب را در زمین ثابت  نگه دارید .

موتور روی صفحه نمایشگر به  وسیله جعبه مهره های تعبیه شده را در دریچه ثابت نمایید .

%d8%b6%d8%b6%d8%b6%d8%b6

هشدار:واشر را طوری قرار دهید که عبور کابها برای اتصال به واحد کنترل فراهم شود و پهنای ان قدری باشد که از ورود حشرات جلوگیری شود .

%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6

ساختار ریل :موتور را ازاد کرده درب را باز کنید همه اجزا را روی آن نصب کنید ارتفاع انها از چرخ دنده یکسان باشد و ریل هم باید 1تا2  میلی متر بالاتر از چرخ دنده باشد تا اسیب نبیند.

%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6%d8%b6

نصب کلید محدود مغناطیسی:

نگهدارنده مغناطیسی را روی ریل نصب کنید  به گونه ای که در موقعیت های محدود باز و بسته شوند.اهنربا عقب تر از سرپوش قرار میگیرد برای تفکیک آهنرباها آنها را متفاوت رنگ کرده ایم .%d9%85%d9%85%d9%85

نصب کلید محدود مکانیکی:کلیدها را روی ریل نصب کرده و با پیچ انها را محکم کنید .

توجه:ضخامت بین پایین ترین قسمت ریل و براکت کلید را اضافه کنید تا طبق اندازه شکل زیر باشد.

سیستم افزایش موتور :

در صورت قطعی برق درب میتونه مستقیم از طریق موتور عمل کند کلید در قفل 1 را در جلوی موتور 1/4 بچرخانید در پلاستیکی را کامل باز کنید و بعد برای خودکار سازی درب را بسته و کلید را در جهت بسته بچرخانید و پوشش پلاستیکی  را روی قفل بگذارید .

هشدار:اگجر درب از موقعیت پایان فراتر رفت و نیاز بود با دست آزاد شود قبل از استفاده باید تنظیمات را از حالت ایمنی خارج کرده و یک پیچ مسطح را با پیچ گوشتی روی محور دو موتوره اصلی قرار داد.

ص

طراحی نصب :

هشدار :همه کابلها باید علامت  T 100 درجه را داشته باشد.

منبع تغذيهكابل 3×1,5 mm
چشمك زنكابل 2×1,5 mm
آنتن خارجيكابل RG-58
سلكتور رقمي يا كليدكابل2×1 mm
فتوسلهاي درونيكابل 4×1mm

2×1mm

فتوسلهاي بيرونيكابل 4×1mm

2×1mm

توصیف واحد کنترل :واحد کنترل pd8 یک محصول از شرکت  v2است که حرکت و چرخش خودکار درب را تضمین کرده . pd8یک نمایشگر دارد که علاوه بر آسان کردن برنامه ریزی وضعیت هم نمایش میدهد  پیرو استاندارد اروپا برای امنیت الکترونیکی EN 50082- 50081-1) و 1 , EN 60335-) Pd8،مجهز به مدار ولتاژ پایین از ولتاژ شبکه میباشد.

ویژگی های دیگر :

  • کنترل خودکار رله در جریان نول
  • تعدیل نیرو با بستن موج مستقل
  • شناسایی مانع با نمایش ولتاژ خازن شروع
  • یادگیری خودکار زمان اجرا
  • تست روشهای ایمنی قبل از شروع

خنثی کردن ورودیهای حفاظتی از طریق منو وضعیت :برای ترمینالهای مربوط به ابزار ایمنی که هنوز نصب نشده باشند جامپری نیاز نیست که میتوانید از طریق منو خنثی کنید

نصب :هنگام نصب کابلها و سیم های pd8 دقت کنید برق قطع باشد.

منبع تغذیه :واحد کنترل به وسیله ولتاژ 230 ولت فرکانس 50hz تغذیه میشود و با کلید مینیاتوری با آمپر کم محافظت میشود کابلها منبع تغذیه رو به ترمینالهای 18 و19 واحد کنترلی pd8 وصل کنید .

%d8%b2%d8%b2%d8%b2%d8%b2

موتور :واحد pd8 یک موتور دارای جریان را همزمان کنترل میکند توان در دسترس 700 ولت است .موتور قبلا به این وسیله به ترمینال 15و16و17 وصل شده است .

توجه :رابط را وارونه قرار ندهید .

%d8%b3%d8%b2

چشمک زن :واحد کنترل pd8 230 ولت یک چشمک زن مجهز به مدار الکترونیکی داخلی است سیم های چشمک زن را به ترمینالهای 13 و14 وصل کنید .

%d9%84%d9%84

فتوسل :واحد کنترل دو نوع فتوسل دارد .

فتوسل 1:قسمت داخلی درب نصب میشود فتوسلهایی هستند که در طول هر دو فازر بسته و باز شدن فعال است وقتی فتوسل 1 کار میکند واحد کنترل درب را متوقف کرده و زمانی که نور فتوسل پراکنده میشه درب کاملا باز میشود .

واحد کنترل pd8 منبع تغذیه 24 ولت ac را برای فتوسل فراهم میکند واحد کنترل میتواند قبل از شروع باز شدن فتوسل را تست کند .

برای پوشش کامل فضای باز شدن باید فتوسل را نصب کنید.

فتوسل 2:فتوسلهایی که قسمت خارجی درب نصب میشوند فتوسل هایی هستند که فقط در طول فاز بسته شدن فعال اند وقتی فتوسل دو درب سریعا باز میشود واحد کنترل pd8 منبع تغذیه 24 ولت ac را برای فتوسل فراهم میکند واحد کنترل میتونه قبل از شروع باز شدن فتوسل را ست کند .

در زمان اتصال کوتاه یا بار اضافه ولتاژ باید از طریق فیوز قطع شود.

  • سیستم تغذیه فتوسلهای فرستنده را بین ترمینال 11 و 12 وصل کنید .
  • فتوسل گیرنده را به ترمینال 10 و11 وصل کنید .
  • خروجی فتوسل گیرنده را بین ترمینال 5یستم تغذیه فتوسلهای فرستنده را بین ترمینال 11 و 12 وصل کنید .
  • فتوسل گیرنده را به ترمینال 10 و11 وصل کنید .
  • خروجی فتوسل گیرنده 1 را بین ترمینال 5و9 واحد کنترل و خروجی و فتوسل گیرنده 2 را بین ترمینال 6 و9 واحد نصب کنید .

هشدار:اگر چندین جفت فتوسل یکسان نصب کردید خروجی آنها باید به صورت سری وصل شود برای تست عملکرد تغذیه باید ترمینالهای 11 و12  وصل شود.

%d8%b3%d8%b3

نوارهای حفاظتی :دو نوع نوار حفاظتی است که به نحوه اتصال ترمینالها بستگی دارد .

نوارحفاظتی  نوع اول:در محلهایی نصب میشه که طول فاز باز شدن خطرناک است وقتی نوار حفاظتی نوع 1 عمل میکند واحد کنترل متوقف شده و دستور بعدی شروع اهسته را به دستورالعمل وقفه برخواهد گرداند .

%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab

نوارهای حفاظتی نوع دوم : در محلهایی نصب میشه که طول فاز باز شدن خطرناک است وقتی نوار حفاظتی نوع 1 عمل میکند واحد کنترل متوقف شده و دستور بعدی شروع اهسته را به دستورالعمل وقفه برخواهد گرداند .

  • سیستم نوار حفاظتی 1 را بین ترمینال 9و7 وصل کنید .
  • سیستم نوار حفاظتی 2 را بین ترمینال 8 و 9 وصل کنید .
  • %d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab

هشدار :ازنوارهای حفاظتی  که دارای خروجی اتصال نزدیک نرمال هستند استفاده شود و خروجی های هم نوع باید سری وصل شود .

%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab%d8%ab

پایان حرکت: واحد کنترل pd8 دو نوع پایان حرکت زیر را حمایت میکند .

  • حسگرهای محدود مغناطیسی HALL EFFECT در دو مدل Gold230V و. Gold120V-D
  • حسگرهای محدود مجهز به کلیدهایی است که در حالت عادی بسته است و وقتی به موقعیت مورد نظر رسید باز میشود .
  • حسگرهای محدود قبلا با یک رابط قطب دار به ترمینال 22 و23 و24 و25 وصل شده اند.

توجه :هرگز رابط را وارونه نگذارید

%d8%b4%d8%b4%d8%b4

توقف :شما میتوانید برای امنیت بیشتر یک کلید توقف نصب کنید تا زمانی که درب حرکت کرد آن را متوقف  کند .این کلید باید یک اتصال  بسته نرمال  داشته باشد  تا در حالت عملکرد اتصال باز شود.

%d8%b4%d8%b4

اگر کلید توقف در حالی که در باز است عمل کند عملکرد بسته شدن ان همیشه غیر مقدور است برای بستن دوباره درب به یک دستور شروع نیاز دارید  سیم توقفل را بین ترمینال 3و4 وصل کنید .عملکرد کلید توقف را میتوان با یک کنترل از راه دور که در سه کانال تعبیه شده فعال کرد

ورودیهای فعال :

واحدPD8 دو ورودی فعال دارد و عملکرد انها به روش برنامه دار کردنشان بستگی دارد .

حالت استاندارد :دستو موجود روی ورودی اول باعث  باز شدن کامل ورودی  و ورودی دوم باعث باز شدن جزئی تنها میشود .

دستور باز و بسته شدن عمل manned:

دستور روی ورودی اول باز شدن و ورودی دوم بسته شدن را کنترل میکند .

در عملکرد manned یک دستور منو است که هرزمانی اتصالی قطع شد در باز وبسته میشود و اگر اتصال باز باشد درب زود می ایستد.

حالت تایمر:شبیه حالت استاندارد است وقتی اتصال روی ورودی بسته است در باز میماند  و اتصال باز است شمارش زمان توقف شروع شده و بعد از اتمام شمارش درب بسته میشود باید زمان باز شدن درب را برنامه ریزی کرد که بسته شدن اتومات هم باید در این مرحله فعال شود .در همه حالتها ورودی ها باید به روشهایی که دارای اتصال باز است متصل شود .

  • سیم های اولین ورودی روش کنترلی بین ترمینال 1و4 وصل شود
  • سیم های دومین ورودی بین ترمینالهای 2و4 وصل شود

با فشار دادن کلید up  به وسیله یک کنترل از راه دور در کانال 1 عملکرد اولین ورودی را فعال کنید و با down  در کانال 2 عملکرد دومین ورودی را فعال کنید

124

وصل گیرنده :pd8 برای گذرگاه شخصی با گیرنده برای ساختمانی با حساسیت بالا مناسب است

هشدار:قبل از انجام موارد پایین برق واحد کنترل را خاموش کنید .

به روشهای اتصال توجه کنید .

کانال 1:شروع

کانال 2:شروع آهسته

کانل 3:توقف

کانال 4:کاربردهای آتی

آنتن خارجی :برای مطمئن شدن از رنج از آنتن هوایی ANSGP 433 استفاده کنید برای نصب آنتن مغزی ان را به ترمینال 20 و افشان دور سیم آنتن را به ترمینال 21 وصل کنید

%d8%ae%d8%a7

پنل کنترل :وقتی منبع تغذیه روشن باشد واحد کنترل همه سگمنتها را 1/5 ثانیه چک کرده  مثلا 1/5  prدیده میشود و پنل وضعیت فیزیکی اتصالهای برد و کلید مد برنامه را نمایش داده .

اگر سگمنتهای عمودی بالایی روشن باشه اتصال بسته و اگر پایینی روشن باشه اتصال باز است،نقطه های بین رقم ها وضعیت کلید فشاری برنامه ریزی را نشان خواهد داد که نقطه مربوطه روشن شده و پیکان سمت چپ صفحه نمایش حالت پایان و پیکان سمت راست وضعیت درب را نشان میدهد .بالاترین پیکان زمانی روشن میشود که درب در فاز باز شدن است و پیکان چشمک میزند .

پیکان مرکزی :درب در حالت مکث است و چشمک میزند به این معنا که شمارش معکوس برای باز شدن فعال شده .

پایین ترین پیکان زمانی چشمک میزند که درب در فاز بسته شدن است .

استفاده از منوی پایین و کلید بالا برای برنامه دار کردن :

برای برنامه دار کردن کلید منو را فشار داده تا def  ظاهر شود با فشار down  به آیتم بعدی و با up  به قبلی برگشته با فشار منو عدد انتخاب شده را دیده و میتوانید آنرا تغییر دهید .

%d8%a7%d8%b3

هشدار:اگر بعد از یک دقیقه عملی انجام ندهید تمام اطلاعات را از دست خواهید داد با فشار down به طور ممتد ترتیب آیتم ها ثبت میشود تا fine  ظاهر شود با فشار up  آیتم ها از آخر به اول ثبت میشوند تا def  دیده شود .

آیتم ها سه دسته هستند :

  • منوی عملکرد
  • منوی زمان
  • منوی عدد

ثبت منو عملکرد :با ورود به این منو میتوانید با down  up/ مقادیر را ثبت کنید و و با فشار کلید منو گزینه دیده شده فعال و منوی اصلی باز خواهد شد .

ثبت منوی زمان :طول زمان هر عملکرد را میتوان تنظیم کرد وقتی وارد این منو میشوید طول زمان ثبت شده مربوط به هر عملکرد دیده می شود .

زمان کمتر از 1 دقیقه به این صورت است :

هر بار کلید up  را 0/5  ثانیه افزایش روی صفحه نمایش ایجاد شده و با down  0/5   ثانیه کم میشود .

نمایش زمان بین 1 تا 10 :

با هر بار فشار کلید up  30 ثانیه افزایش و با فشار کلید  down 30 ثانیه کاهش میابد

میتوانید با فشار ممتد کلید down عدد را به o.o  برسانید که no  را نمایش میدهد.

ثبت منوی اعداد :

مانند منوی زمان است که با up , down تغییر میابد

وضعیت سریع :

این منو برای تنظیم فوری است که برای تغییر وضعیت پارامترها استفاده میشود برای دستیابی به عملکرد هر آیتم به پاراگراف مربوطه مراجعه کنید .

  • به ایتم deff رفته ante  برای یک لنگه و scor برای بقیه وضعیتها کاربرد دارد.
  • ایتم StoP و Fot و 1 Fot و 2 CoS و 1 CoS و 2 FC.Enرا طبق وسایل حفاظتی دربها ثبت کنید .
  • دوره خود اموز پارامترهای ثبت شده را ذخیره میکند .

روش خود آموز :

وقتی حسگر مانع حرکت درب شود درب بسته خواهد شد و تا وقتی به پایان ایست برسد درب باز میشود تا وقتی به پایان حرکت باز شدن برسد .

  • اگر سنسورها فعال نبود و شما تشخیص بدهید که سنسور مکان را به واحد کنترل ابلاغ نمیکند باید هنگامی که درب به ماکزیمم باز شدن رسید اولین دستور شروع را بفرستید .
  • درب می ایستد تا وقتی که به پایان ایست برسد .
  • اگر سنسور فعال نبود وقتی درب بسته شد اولین دستور شروع را بفرستید.

ثبت default  :

آیتم si  را انتخاب کنید و بقیه آیتم هارا ثبت کنید و پارامتر مربوط را تغییر دهید .

زمان باز شدن :طبق مدت زمانی موتور باز شده و اگر مانعی سر راه باشد واحد کنترل درب را متوقف میکند .

زمان باز شدن جزئی :

وقتی دستور شروع اهسته را دریافت میکند طبق این زمان درب بسته میشه و ماکزیمم آن برای ثبت t.ap است .

زمان بسته شدن جزئی:

وقتی دستور شروع آهسته دریافت میشه طبق این زمان درب بسته میشه و ماکزیمم آن t.ch1 است و برای بسته شدن کامل درب   t.appرا ثبت کنید .

زمان قبل از چشمک زدن :

قبل از هرگونه چشمک زدن به مدت t.pre فعال میشود .

هدایت مسیر درب :

dx-درب به سمت راست باز میشود.

Sx-درب به سمت چپ باز میشود .

توان موتور:برای تنظیم توان موتور عدد نمایش داده شده روی صفحه نمایش درصد ماکزیمم توان موتور است .

شروع کردن :وقتی درب ایستاده و میخواهد شروع به حرکت کند چون سنگین است پس حرکت سخت بوده پس اگر spant  فعال باشه در دو ثانیه اول واحد کنترل اعداد Pot را نادیده میگیرد و دستور ماکزیمم توان را خواهد داد.

شروع نرم :

برای شروع حرکت درب به نرمی،واحد کنترل به موتور دستور کاهش سرعت را خواهد داد .

زمان پایان نرم:

اگر فعال باشد از تماس شدید درب در ثانیه های آخر حرکت واحد کنترل دستور کاهش سرعت را میدهد و t.ap ماکزیمم مجاز برای این عملکرد است.

دستور شروع در طول فاز باز و بسته شدن :میتوان وقتی که واحد کنترل در فاز بسته شدن دستور شروع را دریافت کرد واحد کنترل را تنظیم کنید .

Stop : درب متوقف شده و حرکت به پایان میرسد .

Aper:درب باز شده برای نصب عملکرد گام به گام stop  را بزنید .

دستور شروع در طول مکث درب :

با این منو وقتی واحد کنترل در طول فاز مکث یک دستور شروع را دریافت میکند واحد کنترل را  تنظیم کنید .

:chiuدرب بسته میشود .

No:دستور نادیده گرفته میشود.

بسته شدن اتومات:

وقتی زمان ثبت به پایان رسید واحد کنترل درب را بسته اگر دستور STOP  فعال باشد باعث میشه قبل از به پایان رسیدن زمان درب بسته شود .در نیمه اتومات اگر با ثبت عدد O عملکرد بسته شدن فعال شود No نمایش داده میشود.

درب میتواند از طریق دستور بسته شود اگر واحد کنترل د رحالیکه درب در حالت مکث است دستور شروع را دریافت کند اتوماتیک به نیمه اتومات انتقال خواهد یافت .

بسته شدن درب بعد از عبور :در طول عملکرد اتومات هر بار که فتوسل در فاز مکث کار کند طبق شمارش نزولی مکث شروع به کار کرده  که باعث میشه اگر کسی از درب عبور کرد در بسته میشود  و از زمانی کمتر از CH.AU استفاده میشود .

چشمک زدن در طول زمان مکث:

چشمک زن در طول حرکت موتور کار کرده حتی اگر فعال هم نباشد چشمک زن روشن خواهد بود .

شروع عملکرد ورودی :ورودی های فعال را نگاه کنید

STAN:شروع آهسته  و شروع

AP.CH:حرکت شروع فاز باز شدن را کنترل کرده شروع آهسته باز و بسته شدن

NO:ورودی های ترمینال غیر فعال  است .

PRES:وقتی ورودی بسته میشود درب باز میشود و زمانی که شروع آهسته بسته میمونه درب بسته میشود

ORD:تا وقتی که ورودی شروع اهسته بسته است در باز میمونه اگه اتصال باز شود شمارش نزولی مکث شروع میشود .

عملکرد ترمز:امکان فعال کردن ترمز برای جلوگیری از حرکت بیشتر چون به دلیل سکون درب نمیتونه ایست کنه و با کاهش ایمنی 10 سانت عبور حرکت کند .

NO:ترمز فعال نیست

SI:ترمز فعال است

متوقف کردن ورودی :برای توقف پارامترها به کار میرود.

NO:توقف در دسترس نیست

PROS:توقف درب را متوقف میکند و درب شروع به حرکت میکند

INVE:توقف درب متوقف شده در شروع بعدی درب مخالف  حرکت میکند .

ورودی فتوسل 1:فعال کردن ورودی فتوسل نوع 1  فتوسلهایی که در طول 2 فاز باز و بسته شدن فعال است .

NO:ورودی غیر فعال که جامپر و سیم مشترک نیاز نیست .

AP.CH :ورودی فعال شد .

ورودی فتوسل 2:فتوسلهایی که در طول فاز باز شدن فعال نیست .

NO:ورودی غیر فعال و نیازی به جامپر و سیم نیست .

CF.CH:حتی در زمان وقفه درب فعال است که فتوسل هم قطع شود باز شدن درب شروع نمیشود

CH :ورودی برای فاز بسته شدن است .

تست فتوسل موثر :برای دستیابی به یک عملکرد بی خطر یک تست عملی روشهای حفاظتی را اجرا میکند اگر مشکلی پیدا نشد درب حرکت کرده وگرنه ثابت میماند و چراغ چشمک زن روی 5 ثانیه میماند .

تست کمتر از 1 ثانیه طول میکشد.

NO :عملکرد تست فعا ل نیست

SI:فعال است

ورودی نوار حفاظتی 1:این منو برای فعال کردن ورودی برای نوار حفاظتی نوع 1 که نوار ثابت گفته میشود .

ورودی نوار حفاظتی 2:فعال کردن ورودی 2 که نوار متحرک گفته میشود .

فعال کردن حسگر مانع :میتوان حساسیت را به 10 سطح از یک تا 10 تنظیم کرد با ثبت صفر میتوان عملکرد را غیر فعال کرد و با افزایش عدد حساسیت رابالا برد .

واحد کنترل میتونه طبق توان هر موتور اتوماتیک دار سطح حساسیت راتنظیم کند .اگر عملکرد حفاظتی سریع نباشد میشه سطح حساسیت  را کم کنید .

دیدن شمارنده :با این منو شماره یک دور باز شدن را کامل میبینید .

این منو مصرف کننده قادر خواهد بود که زمان سرویس های مورد نیازرا ثبت کند .

آموزش اتوماتیک زمان عملکرد :به وسیله این منو میتوانید واحد کنترل را طوری فعال کنید که اتوماتیک بهترین طول زمان را برای ثبت زمان پیدا کند وقتی GO انتخاب شود وضعیت بسته و دور آموزش شروع میشود و روش فراگیر عملکرد اتومات فرمانی شروع میشود که ورودی شروع به حالت استاندارد کند .

پایان برنامه دار کردن :

برای پایان دادن به عملیات واحد کنترل و ذخیره اطلاعات است .

No :اصلاحات بیشتری لازم است

SI:پایان برنامه دار کردن

خواندن شمارنده دفعات :

واحد کنترل PD8 تعداد دفعات باز یا بسته شدن را میشمارد و در صورت تنظیم واحد کنترل میتونه بعد از تنظیم شدن شمارا از نیاز به سرویس نگاه  آگاه کند.

سیگنال قبل از سرویس :وقتی شمارنده قبل از تقاضای بعدی برای سرویس 0  باشد واحد کنترل از طریق چشمک زن 5 ثانیه ای تقاضا را نشان میدهد.

عملکرد حسگر مانع :

واحد کنترل PD8 یک سیستم پیچیده و مجهز دارد که اگر مانعی باعث ایست درب بشه آن را شناسایی کرده که اگر صفر را ثبت کنید شناسایی غیر فعال میشود.

غیر فعال کردن پایان نرمی:موتور وقتی مانع را شناسایی کرد هل دادن را متوقف کرده و در عرض چند ثانیه به موتور دستور برگشت میدهد و موتور زیر فشار نمی ماند .

فعال کردن پایان نرمی :شناسایی مانع زمانی اتفاق می افتد که درب نرمال در حال حرکت است  و 3 ثانیه متوقف شده و دستور برگشت بهش داده میشود تا مانع را رفع کند .و دستور بعدی اجازه حرکت درب را میدهد و بعد فاز پایان نرم شروع میشود .

اشتباهات کار:

LED اصلی روشن نمیشود :یعنی روی برد PD8 هیچ ولتاژی وجود ندارد.

1-قبل از کار روی واحد منبع نیرو را قطع کرده و ترمینال منبع تغذیه را جدا کنید

2-از نبود ولتاژ روی واحد کنترل مطمئن شوید

3-فیوز را چک کنید در صورت سوختگی همانند آن را جایگزین کنید .

LED اضافه بار روشن است:اضافه بار روی منبع تغذیه است .

1-قسمت قابل کشیدن ترمینالهای 1 تا12 را خارج کرده که LED  اضافه بار خارج میشه

2- علت اضافه بار را رفع کنید

3-ترمینال 1 تا 12 را جدا کنید ،وصل کنید و دوباره چک کنید .

نقص 1:وقتی از منو برنامه ریزی خارج شوید ERR1 ظاهر میشود به این معنا که اطلاعات نمیتونه ذخیره شود و راه چاره ندارد وباید برای تعمیر به V2 فرستاده شود.

نقص2:وقتی دستور شروع داده شده ولی درب باز نمیشه وerr2 نمایان میشه به این معناست که تست تریاک انجام نشده و قبل تعمیر از وصل کامل موتورها مطمئن شوید .

نقص3:وقتی دستور شروع داده شده و درب باز نمیشه ERR3 نمایان شده به این معناست که تست فتوسل انجام نشده .

1-وقتی دستور شروع داده میشه مطمئن شوید که مانعی پرتو فتوسل را قطع نمیکند و فتوسل توسط منوها فعال شده و نصب شده باشند .

2-اگر فتوسل 2 را دارید مطمئن شوید که منوی FOT 2 روی CF.CH باشد.

3-هنگامی که شما پرتو فتوسل هارا قطع میکنید باید صدای رله را بشنوید .

نقص 4:اگر ERR4  را نمایش داده شد یعنی پایان حرکت دچار مشکل شده یا سیمی که به واحد کنترل نصب شده قطع است که باید یا حسگر را تغییر دهید اگر باز هم حل نشد برای تعمیر V2 فرستاده شود .

چشمک زن طولانی:اگر دستور شروع داده شد چشمک زن روشن میشود ولی درب دیر باز میشود به این معناست که ثبت شمارش نزولی به سر امده و واحد کنترل به سرویس نیاز دارد.

را با MR1/868P و MR1/434P و MR1/Plus وMR1/ و 888 MR1/ و 434 MR                                                        میتوان تا 240 کد

مد خودآموزذخیره کنید ،خود اموز ذخیره کنید ،خودآموز توسط رادیو اداره میشود ،برای فعال کردن یا برعکس باید از مد ROLLING CODE استفاده کنید ،مدیریت جابه جایی فرستنده ،حافظه هشدارگیرنده 15 ثانیه چشمک میزند ،میتونه به پروگرام PROG2 سری 3/6 وصل شود ،اداره کردن

سرویسها توسط WINPPCL.برای برنامه ریزی کردن 4 کانال با تایمر و بای –استابل

(برنامه ریزی عملکرد منو استابل )

کلید PT را فشار داده   LED 1روشن میشود کلید را رها کرده LED خاموش شده و علامت چشمک زن را 5 ثانیه میفرستد .

چشمکهای کوتاه کانال انتخاب شده را نشان میدهد برای انتخاب کانال بعدی کلید P1 را 5 ثانیه  فشار دهید کانالی را که میخواهید ثبت کنید انتخاب کرده کلید گیرنده را فشار دهید و 5 ثانیه نگه دارید .LED  روشن و خاموش شده به معنای این است که کد ثبت شده و گیرنده ماکزیمم 5 ثانیه منتظر کد بعدی است .

کنترل رادیویی:

میتوانید فرستنده های جدیدرا با رادیو به طور متوالی ثبت کنید که باید پیشرفت ثبت شود .

فرستنده TXBبرای ثبت کردن :

  • 5 ثانیه کلید 1+2 و 1+3 را فشار دهید
  • هر دو عدد را رها کرده و 5ثانیه TXB را فشار دهید
  • یک کلید دیگر را روی TXB 5ثانیه فشار دهید و رها کنید تا ثبت شود
  • 5 ثانیه صبر کنید تا از خود آموز خارج شوید

عملکرد ROLLING CODE :

میتوانید این عملکرد را فعال یا غیر فعال کنید کلید P1 را8 ثانیه فشار دهید

  • LED L1 بعد از 8 ثانیه خاموش شده وLED L1 5 ثانیه چشمک میزند .

یک بار چشمک : ROLLING CODEغیر فعال

دوبار چشمک: ROLLING CODE فعال

فرستنده تعویزی:

با یک انتقال ساده با Substitutive Tx برنامه ریزی شده بدون حذف نصب گیرنده کد فرستنده را جایگزین کنید برای همزمان کردن Rolling Code با هر بار کلید Substitutive Tx را دوبار بفرستید.

برای TXA میتوانید  سه کد جایگزین بسازید .

TXB جایگزین:TXA

TXC جایگزین:TXB

TXD جایگزین:TXC

پاک کردن کدها :جایی که MR1 متصل شده را خاموش کنید

  • P1 را فشار داده و نگه دارید
  • منبع تغیه را روشن کنید LED که روشن شد P1 فضا خالی شده و برای پاک کردن بخشی از کدها به پروگرام 2 PROG نیاز است .

قفل کرن و برنامه ریزی:قفل کردن فقط با WINPPCL اجرا میشود از برنامه ریزی دوباره با P1 و رادیو جلوگیری میکند  فقط با WINPPCL میتوان دوباره آن را برنامه ریزی کرد.

استانداردها:MR1  بر استاندارد EC زیر منطبق است .

EN 60335- و 1 EN 301 489- و 3 EN 300 220-3

جدول عملکردpd8

علائم روی نمایشگرحالت داده هاتوصيف عملكردحالت داده هاحالت داده ها
Def.no/SiV2 داده های استاندارد را راه اندازی نمیکندno
t.AP0.0″÷2.0′زمان باز شدن درب15.0
t.APP0.0″÷t.AP1زمان باز شدن آهسته درب6.0
t.Ch0.0″÷2.0زمان بسته شدن درب16.0
t.ChP0.0″÷t.Chزمان بسته شدن لنگه آهسته7.0
t.PrE0.5″÷2.0زمان قبل ازچشمك زدن1.0
noزمان قبل ازچشمك زدن غير فعال است (برابر با 0 است
dirمسير درب مسيري كه از داخل ديده مي شودdx
dxدر به سمت راست باز مي شود
Sxدر به سمت چپ باز مي شود
Pot30 ÷100%توان موتور 185
SPUnNo/ Siشروع كردنno
t.P.So0.5″ 5 ÷3.0′زمان شروع نرم1.5
noزمان شروع نرم غير فعال است
t.raL″ 2.0 ÷t.APزمان حركت نرم2.0
noزمان حركت نرم غير فعال است
St.AP30 ÷100%شروع باز شدنPAUS
noفرمان شروع در دسترس نمي باشد
ChiUفرمان بسته شدن درب
PAUSتوقف درب و رفتن به حالت مكث
St.Chشروع بسته شدنStoP
Stopفرمان شروع درب را متوقف ميكند
APErفرمان شروع درب را باز مي كند
St.PA
St.APشروع توقفChiU
noفرمان شروع در دسترس نمي باشد
ChiUفرمان شروع باعث بسته شدن درب مي شود
SPAPآهسته باز شدنPAUS
noفرمان شروع آهسته در دسترس نمي باشد
ChiUفرمان شروع آهسته باعث بسته شدن درب ها مي شود
PAUSدرب به حالت مكث مي رود
Ch.AUبسته شدن خودكارno
noبسته شدن خودكار فعال نيست(برابر با 0 است
0.5″ ÷20. 0′پس از زمان ثبت شده درب بسته مي شود
Ch.trبسته شدن پس از عبورno
noكاركرد بسته شدن پس از عبور غير فعال است
0.5″ ÷20. 0′درب براي مدتي متوقف ميشود تا بين 0.5 تا 20 تنظيم شود
LP.PAno/Siنور فلاش در حالت مكثno
St.rtشيوه هاي اجراStAn
noوروديهاي شروع از برد ترمينال غير فعال هستند
StAnاجراي استاندارد
AP.CHفرمان باز و بسته شدن به طور مجزا
PrESعمل Manned
oroLاجراي زمان دار
FrEnno/Siعملكرد ترمزno
StoPورودي STOPno
noورودي STOP در دسترس نمي باشد
invEفرمان stop درب را متوقف کرده و start حرکت در جهت مخالف را شروع میکند.
علائم روی نمایشگرحالت داده هاتوصيف عملكردحالت داده هاحالت داده ها
Def.no/SiV2 داده های استاندارد را راه اندازی نمیکندno
t.AP0.0″÷2.0′زمان باز شدن درب15.0
t.APP0.0″÷t.AP1زمان باز شدن آهسته درب6.0
t.Ch0.0″÷2.0زمان بسته شدن درب16.0
t.ChP0.0″÷t.Chزمان بسته شدن لنگه آهسته7.0
t.PrE0.5″÷2.0زمان قبل ازچشمك زدن1.0
noزمان قبل ازچشمك زدن غير فعال است (برابر با 0 است
dirمسير درب مسيري كه از داخل ديده مي شودdx
dxدر به سمت راست باز مي شود
Sxدر به سمت چپ باز مي شود
Pot30 ÷100%توان موتور 185
SPUnNo/ Siشروع كردنno
t.P.So0.5″ 5 ÷3.0′زمان شروع نرم1.5
noزمان شروع نرم غير فعال است
t.raL″ 2.0 ÷t.APزمان حركت نرم2.0
noزمان حركت نرم غير فعال است
St.AP30 ÷100%شروع باز شدنPAUS
noفرمان شروع در دسترس نمي باشد
ChiUفرمان بسته شدن درب
PAUSتوقف درب و رفتن به حالت مكث
St.Chشروع بسته شدنStoP
Stopفرمان شروع درب را متوقف ميكند
APErفرمان شروع درب را باز مي كند
St.PA
St.APشروع توقفChiU
noفرمان شروع در دسترس نمي باشد
ChiUفرمان شروع باعث بسته شدن درب مي شود
SPAPآهسته باز شدنPAUS
noفرمان شروع آهسته در دسترس نمي باشد
ChiUفرمان شروع آهسته باعث بسته شدن درب ها مي شود
PAUSدرب به حالت مكث مي رود
Ch.AUبسته شدن خودكارno
noبسته شدن خودكار فعال نيست(برابر با 0 است
0.5″ ÷20. 0′پس از زمان ثبت شده درب بسته مي شود
Ch.trبسته شدن پس از عبورno
noكاركرد بسته شدن پس از عبور غير فعال است
0.5″ ÷20. 0′درب براي مدتي متوقف ميشود تا بين 0.5 تا 20 تنظيم شود
LP.PAno/Siنور فلاش در حالت مكثno
St.rtشيوه هاي اجراStAn
noوروديهاي شروع از برد ترمينال غير فعال هستند
StAnاجراي استاندارد
AP.CHفرمان باز و بسته شدن به طور مجزا
PrESعمل Manned
oroLاجراي زمان دار
FrEnno/Siعملكرد ترمزno
StoPورودي STOPno
noورودي STOP در دسترس نمي باشد
invEفرمان stop درب را متوقف کرده و start حرکت در جهت مخالف را شروع میکند.

جدول اتصالات الکتریکی

capture

مطالب مرتبط

دوره های مرتبط




اوووپس! نمی توانیم فرم شما را بیابیم.

به این مطلب امتیاز دهید
4.5
Sending
User Review
0 (0 votes)
