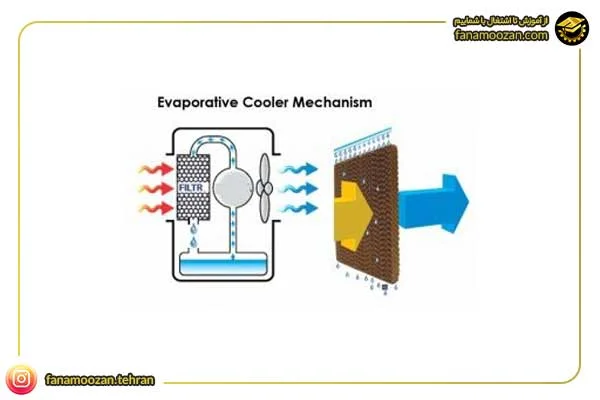

کولر آبی دستگاهی است که بر اساس فرایند تبخیر آب، هوای محیط را خنک میکند. نحوه کار آن به این صورت است که ابتدا پمپ، آب را از کف کولر مکش کرده و روی پوشالها میریزد تا کاملاً خیس شوند. سپس الکتروموتور با چرخاندن پروانه (فن)، هوای گرم بیرون را به داخل میکشد. این هوای گرم با عبور از میان پوشالهای مرطوب، گرمای خود را برای تبخیر آب از دست داده و خنک میشود. در نهایت، این هوای مطبوع از طریق کانالها وارد ساختمان میگردد.
عملکرد صحیح این دستگاه به هماهنگی قطعات مختلفی وابسته است؛ مهمترین اجزای کولر آبی شامل الکتروموتور، پمپ آب، شناور، تسمه، پولی، یاتاقان و پوشالها میشود که در ادامه وظیفه هر کدام را بررسی میکنیم. در این مقاله ی آموزشگاه فن آموزان به معرفی اجزای مکانیکی کولرهای آبی پرداخته شده است.
دوره آموزش نصب کولر گازی و آموزش تعمیرات کولر گازی از دوره های کوتاه مدت در دپارتمان تاسیسات آموزشگاه فن آموزان می باشد. در این دوره ها صفر تا صد نصب و تعمیر انواع برندهای کولرگازی بصورت صد در صد عملی در کارگاههای مجهز اموزش داده می شود. برای مشاهده سرفصل های این دوره روی تصویر زیر کلیک نمایید:

فهرست محتوا
اجزای مکانیکی کولر آبی
این اجزاء به شرح زیر میباشند
1. کانال خروجی
این کانال بین دریچه هوا و برزنت قرار داشته و هر چقدر بتوان از برخورد نور آفتاب با این قسمت جلوگیری نمود ، سرمای به وجود آمده ، تلفات کمتری داشته و راندمان خنک کنندگی کولر آبی افزایش خواهد یافت.

2. کانال داخلی
این کانال در داخل کولر قرار داشته و پروانه یا فن در مقابل آن جای دارد. بدیهی است هوای متراکمی که توسط فن ایجاد میشود از طریق این کانال به سوی کانال خروجی هدایت خواهد شد.

3. بدنه کولر آبی
پوشال یا پد سلولزی
پوشالهای چوبی یا پدهای سلولزی در شبکههای سهگانه (درپوشهای کولر) قرار میگیرند. این پدها با جذب آب، بستر مناسبی را برای تبخیر فراهم میکنند. تراکم یکنواخت پوشالها بسیار مهم است؛ اگر پوشالها یکدست نباشند، هوای گرم بدون خنک شدن وارد کولر شده و همچنین ممکن است قطرات آب روی قطعات الکتریکی مثل موتور ریخته و باعث سوختگی آنها شود.
بدنه کولرهای آبی از ورقه های فلزی ساخته میشود. به گونهای که سه سمت آن شبکههای مخصوص ورود هوا و جهت چهارم آن دریچه خارجی کولر است.
شروع یادگیری: آموزش لوله کشی ساختمان
4. پارچه برزنتی
جهت جلوگیری از انتقال تنش و لرزشهای ماشین در حال کار به کانالهای حمل کننده هوای سرد ، الزاماً میبایست این دو قسمت ، ارتباطی غیرمکانیکی داشته باشند. به همین جهت کاربرد پارچه برزنتی ضرورت می یابد. بدیهی است که این پارچه باید کاملاً سالم باشد و وجود هر گونه پارگی و یا مسیری جهت خروج هوای سرد از بدنه آن ، سرماسازی را شدیدا تحت تأثیر قرار خواهد داد.

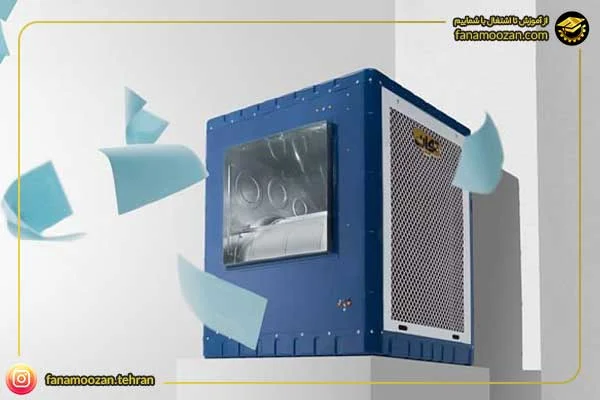

5. دریچه هوای خنک
این دریچه در مدخل ساختمان تعبیه شده و هوای مرطوب ، پس از کانالهای موجود ، با عبور از این دریچه وارد محیط منزل میشود.

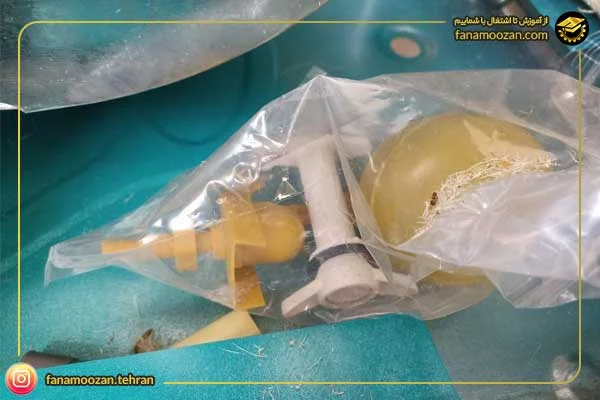

6. ناودان ها
بر روی هر یک از درپوشهای کولر (در قسمت فوقانی) مسیری جهت ورود و توزیع آب وجود دارد که به ناودانی معروف است. آب پس از آنکه به توسط پمپ ، تحت فشار قرار گرفت به ناودانها هدایت شده با توزیع در سطح آن و نفوذ به پوشالها موجب خیس شدنشان شده و این عمل هوای خروجی کولر را به دلیلی که قبلاً مورد اشاره قرار گرفت مرطوب می سازد.

7. آب پخش کن (سه راهه آب)
پمپ آب (واتر پمپ)
پمپ آب وظیفه مکش آب از تشتک (کفی کولر) و پمپاژ آن به سمت سهراهی و ناودانها را بر عهده دارد. با عملکرد صحیح پمپ، پوشالها همیشه مرطوب میمانند که این موضوع شرط اصلی و اولیه برای تولید باد خنک است. واتر پمپ یک قطعه الکترومکانیکی است که خرابی آن مستقیماً باعث قطع شدن سرمای کولر میشود.
شروع یادگیری: آموزش جوشکاری
8. پولی بزرگ - پولی کوچک و تسمه
توسط دو پولی و تسمه رابط بین آنها نیروی مکانیکی به وجود آمده در الکتروموتور دو دور به محور فن منتقل میشود. به این ترتیب با دور گرفتن موتور، توسط تسمه ، محور فن نیز به چرخش در آمده و هوای لازم جهت انتقال رطوبت پوشالها به محیط منزل را فراهم میسازد.
هم راستا بودن دو پولی فوق العاده با اهمیت است. در غیر این صورت تنشهای فن در حال چرخش افزایش یافته و عمر مفید تسمه نیز شدیدا کاهش می یابد. فن را میتوان به توربینی تشبیه کرد که وظیفه آن ایجاد هوای لازم در کولر است و اساسا متناسب با حجم هوایی که فن در هر دقیقه جابجا می سازد ، قدرت کولر تعیین می شود. حجم هوای کولر را براساس فوت مکعب در هر دقیقه بیان می کنند.
9. الکتروموتور (دینام کولر)
الکتروموتور قلب تپنده کولر آبی است و وظیفه تامین نیروی چرخشی فن (پروانه) را بر عهده دارد. موتورهای کولر معمولاً از نوع دو دور (کند و تند) هستند. دینام با چرخاندن پولی کوچک متصل به محور خود، نیروی مکانیکی را از طریق تسمه به پولی بزرگ و در نهایت به محور پروانه منتقل میکند تا هوای خنک با فشار وارد کانال شود.
شروع یادگیری : آموزش تعمیرات پکیج

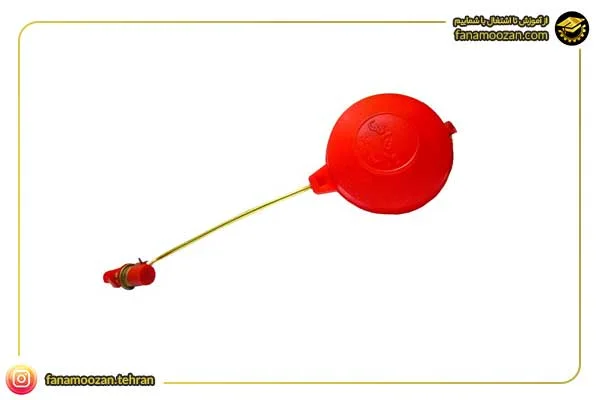

10. شناور (فلوتر)
از آنجا که ذخیره آب در مخزن کولر آبی جهت ایجاد رطوبت هوا فوق العاده مهم است ، با استفاده از فلوتر ، سطح آب همواره ثابت نگه داشته میشود. به محض کاهش آب مخزن ، با حرکت گوی پلاستیکی شناور به سمت پایین ، مسیر ورود آب شهر به مخزن کولر باز شده و تا رسیدن سطح آب به اندازه از قبل تعیین شده ، این عمل ادامه خواهد داشت. بدیهی است با افزایش سطح آب ، گوی نیز بالا آمده و به تدریج موجب انسداد (بسته شدن ) مسیر ورود آب خواهد شد. شناور از قسمتهای زیر تشکیل شده است.

- گوی پلاستیکی
- واسطه
- میله با اهرم
- دیافراگم
- زائده تنظیم کننده
