اجزا و مدار الکتریکی اتوی بخار و برقی

اتوی برقی از جمله وسایلی است که امروزه در اکثر منازل مورد استفاده قرار میگیرد. بدون اتو ، صاف کردن و از بین بردن چروک البسه ، پرده و بسیار دشوار خواهد بود. علیرغم تنوع در تولیدات این وسیله برقی ، اصول کار تمامی اتوهای موجود در بازار با یکدیگر مشابه اند. به همین سبب در این فصل سعی بر آن بوده تا بدون توجه به مارکی خاص به نحوه نگهداری ، استفاده و تعمیر اتوهای برقی پرداخته شود.

اتوهای برقی در دو نوع خشک و بخار تولید می شود که در ادامه هر یک به طور کامل مورد بررسی قرار گرفته اند.

آموزشگاه فن آموزان در دوره آموزش تعمیرات لوازم خانگی تمامی مهارتهای مربوط به مکانیک و برد لوازم خانگی را بصورت عملی و تخصصی در کارگاههای مجهز ارائه می دهد. برای شرکت در دوره و دریافت اطلاعات بیشتر با شماره 02191321001 تماس بگیرید.

اتوی بخار Steam iron

این اتو را می توان متشکل از دو قسمت مکانیکی و الکتریکی دانست. کاربرد این اتوها در رابطه با الیاف پشمی است. قسمتهای مهم و مورد اشاره در این اتو عبارتند از:

اجزاء اصلی اتوی بخار

١- ترموستات بیمتالی

این ترموستات از دو صفحه فلزی با ضرایب انبساط حرارتی غیر یکسان ساخته شده است. به محض روشن شدن اتو و ایجاد حرارت توسط هیتر ، صفحه حساس پس از مدتی انبساط یافته و موجب قطع مدار خواهد شد.

۲- لامپ خبر

معمولا در اتوهای بخار از دو لامپ خبر استفاده می شود. یک لامپ مستقیماً به برق ورودی و لامپ دوم موازی با المنت قرار میگیرد. روشن شدن لامپ اول ، انتقال برق از پریز به دستگاه و روشن شدن لامپ دوم ، انتقال برق از کلید کنترل (ترموستات) به هیتر را بیان میکند.

به کمک یک مقاومت لایه ای (مبحث ۳-۲-۱- الف) می توان لامپ را مستقیماً به برق ۲۲۰ ولت متصل نمود. این امر موجب شده تا از لامپهای کوچک ۶ الی 9 ولتی در ساخت لامپ خبر استفاده شود.

٣- وزنه اتو

برخلاف اتوهای خشک که جهت سنگین شدن دستگاه از وزنه چدنی استفاده می کنند در این اتوها ، از آنجا که المنت در یک قالب ریخته گری شده جای دارد ، می توان المنت و وزنه را مجموعه واحدی دانست.

۴- محفظه آب و اسپری

از آنجا که در این اتوها ، عمل صاف کردن چروک لباس به وسیله تولید بخار آب زیر کفی صورت می گیرد ، وجود یک مخزن آب ضروری است.

با خروج قطرات آب از مخزن و ورود آنها به حفره های تعبیه شده در کفی المنت که حرارت بالایی را داراست ، بلافاصله بخار لازم تولید خواهد شد. به منظور کنترل خروجی آب از یک اهرم فلزی استفاده می شود (شکل ۱-۲۰).

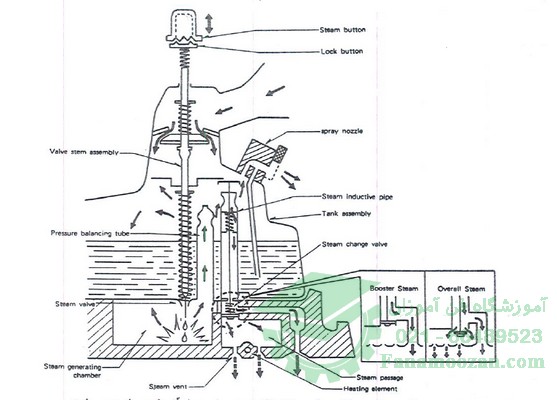

 سیستم تولید بخار در اتو

۵- عایق نسوز (وارنیش) Heatina element

در مبحث سماور برقی به جنس و کاربرد این عایقها اشاره شده است. از آنجا که در اتو نیز حرارت د داخلی دستگاه زیاد است ، عبور هادیهای مدار از وارنیش الزامی است.

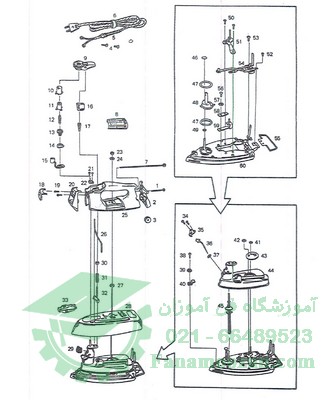

شرح قطعات شکل ۲- ۲۰:

١- پیچ در پوش پشت دستگاه

۲- درپوش

٣- محافظ لامپ خبر

۴- پیچ ترمینال

۵ – نگهدارنده لاستیکی محافظ سیم رابط

۶- سیم رابط دستگاه

۷- پیچ نگهدارنده در پوش جلویی دسته

۸ – صفحه راهنما

۹- درپوش جلو

۱۰ – دگمه بخار

۱۱ – دگمه ضامن

۱۲ – فنر و دگمه بخار

۱۳ – پیچ دسته تنظیم ترموستات

۱۴ – واشر فنری

۱۵ – مجموعه دسته تنظیم

۱۶ – دگمه اسپری آب

۱۷ – فنر دگمه اسپری

۱۸ – درپوش مجرای قیفی ورودی آب

19 – پیچ مجرای قیفی

۲۰ – مجرای قیفی

۲۱ – پیچ نگهدارنده مجرای قیفی

۲۲ – نگهدارنده مجرای قیفی

۲۳ – مهره دسته

۲۴ – واشر دسته

۲۵ – دسته کائوچویی اتو

۲۶ – بازوی ترموستات

۲۷ – مهره پوسته

۲۸ – پوسته یا پوشش کفی اتو

۲۹ – لاستیک دهانه ورودی مخزن آب

۳۰ – بست

۳۱ – فنر میله ای اسپری

۳۲ – میله عمل کننده اسپری

۳۳ – دسته عمل کننده اسپری

۳۴ – پیچ گیره نازل اسپری

۳۵ – گیره نازل اسپری

۳۶ – مجموعه یا ترکیب نازل اسپری

۳۷ – لاستیک دهانه اسپری آب

۳۸ – پیچ نگهدارنده مخزن (A)

۳۹ – واشر ستارهای ضامن دار

۴۰ – صفحه نگهدار A برای مخزن

۴۱ – واشر گردنه دار

۴۲ – مهره صفحه نگهدار B مخزن

۴۳ – صفحه نگهدار B مخزن

۴۴ – مخزن ترکیبی

۴۵ – شیر ترکیبی بخار

۴۶ – تغییر دهنده ریلی

۴۷ – درپوش گنبدی شکل بخار

۴۸ – مجموعه گنبدی بخار

۴۹ – درز پوش حفاظتی برای بخار نشتی

۵۰ – پیچهای حفاظ یا نگهدارنده مرکزی

۵۱ – نگهدارنده مرکزی و بست ترکیبی

۵۲ – پیچ

۵۳ – پیچ مجموعه ترمینالی

۵۴ – ترمینالهای چند تایی

۵۵ – صفحه مشخصات فنی

۵۶ – پیچ بی متالی

۵۷ – واشر ستاره ای

۵۸ – پوشش بی متالی

۵۹ – مجموعه بی متالی

۶۰- صفحه زیر اتو (کفی اتو با المنت)

شکل 2- 20 : اجزاء تشکیل دهنده اتوی بخار

مدار الکتریکی اتوی بخار

مدار الکتریکی اتوی بخار ، مدار چندان پیچیده ای نیست و در برخی از اتوها دو لامپ (شکل ۲۰ – ۳ ) و در برخی دیگر از یک لامپ خبر استفاده شده است (شکل ۴-۲۰).

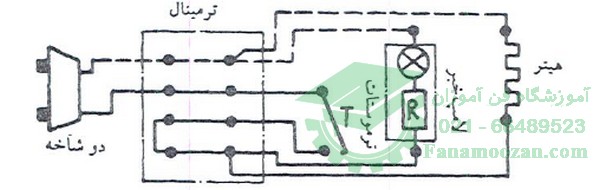

شکل ۳-۲۰: مدار الکتریکی اتوی بخار با دو لامپ

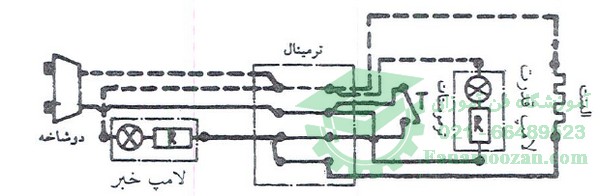

شکل ۴-۲۰: مدار الکتریکی اتوی بخار Notionol

اتوی خشک

اتوی خشک را می توان اتوی بخار بدون محفظه أب دانست. البته برخی از قطعات در این اتو ، علیرغم عملکرد مشابه ، دارای ظاهر متفاوتی با نوع همانند خود در اتوی بخار است.

از آنجا که اکثر قطعات در اتوی بخار مورد شرح قرار گرفت ، در این قسمت به توضیح نکات متمایز در اتوهای خشک پرداخته ایم.

انواع المنت در اتوی خشک

 ١- المنت با عایقهای چینی

در این نوع اتوها ، کفی دارای شیارهای حلقوی شکلی است که در واقع این شیارها ، محل قرارگیری المنت و مهره های چینی است.

المنت فنری پس از آنکه تحت کشش قرار گرفت از درون مهره های چینی (همانند سماور برقی) عبور می کند تا نسبت به بدنه فلزی کفی عایق گردد.

۲ – المنت پرسی

نوع دیگر به کارگیری المنت ، یکپارچه شدن آن با کفی است. ابتدا درون کفی ، شیار تعبیه شده و پس از قرار گرفتن المنت درون شیار مذکور ، فضای اطراف هیتر را با مذاب چدن پر می کنند تا سنگینی لازم در اتو کشیدن البسه نیز فراهم آید.

کفی پرسی غالباً در اتوهای بخار و بعضا در اتوی خشک مورد استفاده قرار گرفته است.

٣ – المنت ، درون شیار u شکل:

در برخی از اتوهای خشک بر روی کفی ، یک شیار u شکل بزرگ تعبیه شده است. المنت را ابتدا درون خاک چینی و سپس محافظ فولادی قرار داده و پس از آنکه المنت لوله ای شکل تشکیل شد ، آن را درون شیار به وسیله بست مستقر می کنند.

۴- المنت درون شیار و خاک نسوز

این نوع از کفيها بسیار مشابه کفی با شیار u شکل هستند با این تفاوت که المنت قبلا به شکل یک U بزرگ با محافظ فولادی ساخته نمی شود. بلکه ابتدا درون شیار ، خاک چینی می ریزند تا المنت از بدنه کفی عایق شود.

سپس هیتر را که از جنس کرم نیکل و یا کرم آلومینیوم است ، درون خاک چینی قرار داده و شیار را با مواد مذکور می پوشانند. این نوع از المنتها را نیز پرسی مینامیم زیرا در صورت قطع شدن المنت و یا رؤیت اتصال بدنه در کفی ، تعویض مجموعه آن الزامی است.

البته برخی از تعمیرکاران با ذوق ، خاک چینی و المنت را به طور کامل از درون کفی تخلیه نموده و همانند کفی با شیار u شکل عمل می کنند.

2 – مدار الکتریکی اتوی خشک

در اکثر اتوهای خشک مدار به وسیله یک ترمینال سه راهه سیم بندی می شود. ترمینال غالباً از جنس چینی انتخاب شده است (شکل ۵-۲۰).

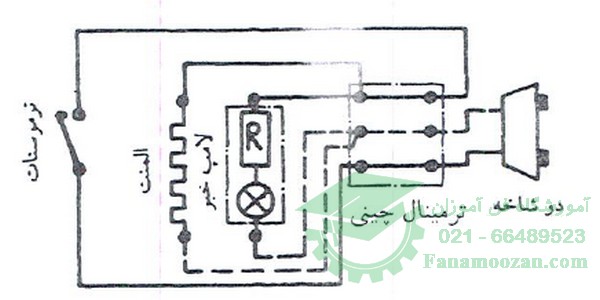

شكل ۵-۲۰ الکتریکی اتوی خشک

شرح قطعات شکل ۶- ۲۰:

١- کفی پرسی با المنت

۲ – صفحه مشخصات نامی دستگاه

٣- ترمینال

۴ و ۵ – پیچ

۶- تیغه بی متالی ترموستات

۷- محفظه بی متالی

۸- خار نگه دار ترموستات

۹- پیچ بی متالی

۱۰ – محور تنظیم ترموستات

۱۱ – نگهدارنده و مجموعه بست همراه آن

۱۲ – پیچ نگهدارنده

۱۳ – وزنه چدنی

۱۴ – پیچ های کفی

۱۵ – در پوش یا محفظه کفی

۱۶ – صفحه راهنمای تنظیم حرارت

۱۷ – محافظ رنگی لامپ

۱۸ – لامپ خبر

۱۹ – درپوش قبل دسته اتو

۲۰ – پیچ نگهدارنده در پوش عقب دسته اتو

۲۱ – سیم رابط یا حفاظ روکش الياف نسوز

۲۲ – لوله لاستیکی محافظ سیم رابط

۲۳ – مهره درپوش اتو

۲۴ – مهره در پوش جلو

۲۵ – دسته اتو

۲۶ – اهرم حرکت و تنظیم ترموستات

۲۷ – واشر فنری

۲۸ – درپوش جلویی دسته

۲۹ – واشر دسته

۳۰ – مهره دسته

شکل 6 – 20  : اجزای تشکیل دهنده اتوی خشک
