آموزش نصب در باز کن ریلی

%d8%a7



1-قطعات موجود در هر پکیج

تصویر نام تعداد

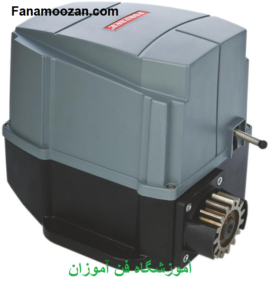

 1 موتور 1
 2 راهنمای عملکرد 1
 3 ریموت کنترل 2
 34 صفحه پایه 1
 5 واشر،مهره،پیچ 8*40 4
 6 فلاشر 220 ولت 1
 67 فتوسل 1
 %d8%b9 فتوسل 2
 8 براکل لیمیت سوییچ 2
 9 ریل دندان شانه ای 4متر
 10 کنسول دیواری (اختیاری)
 11 کی پد اختیاری
 111 کلید سلکتوراختیاري

مشخصات ویژه در بازکن ریلی :

        • این در بازکن مانع را تشخیص داده و باعث میشود در به طور اتوماتیک وار معکوس حرکت کند.
        • موتور ac دارای قدرت بالا و محافظ در برابر دما و دارای نویز پایینی است .
        • زمان قطعی برق باز و بسته شدن در را میتوان دستی انجام داد.
      • برای برقراری امنیت از لوازم جانبی از جمله فتوسل و فلاشر استفاده شود .
F-500 F-500B F-500M F500-G
ماکزیمم وزن درب 400Kg 800Kg 1200Kg 1600Kg
ماکزیمم طول درب 5 متر 7 متر 9 متر 1 متر
توان مصرفی 200W 250W 330W 350W
ولتاژ کاري 20 ولت
درجه محافظت دمایی 20 درجه سانتی گراد
سرعت موتور 1400 rpm
تناوب کاري 100 بار عملکرد کامل در روز – حداکثر 30 بار در یک ساعت
سرعت درب 11,58 m/min
محدوده دمایی مجاز 20 – تا 40 + درجه سانتی گراد
استانداردIP IP 24

4.ابزارهای مورد نیاز برای نصب که لازم است همراه داشته باشید.



 %d8%b6%d8%b6





5-نمای درب بازکن ریلی و نحوه سیم بندی

 %d8%a7%d8%a7

1-موتور                           2-ریموت کنترل

3-ریل دنده شانه ای              4-فتوسل

5-براکت لیمیت سوئیچ       6آنتن

7-درب کشوئی               8-فلاشر



مشخصات کابل ها:

3 * 1,5 mm : کابل برق اصلی

2 * 1,5 mm : کابل فلاشر

4 * 0,5 mm: کابل فوتوسلها

سیم بندی مرکز کنترل:

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7



خروجی 12 ولت ترانس . : TR OUT

. 5A-220V فیوز برق اصلی : F1

3.15A فیوز موتور : F2

. LCD نمایشگر : M2

گیرنده رادیویی . : RF

دکمه انتخاب منوي اصلی . : A

دکمه انتخاب زیر منو ها . : B

پارامترها. ( Yes ) کردن افزایش یا تایید : C

پارامترها . ( No ) کردن  کاهش یا منتفی : D

ورودی برق 220 ولت: CN1

  خروجی فلاشر 220 ولت:CN2

خروجی موتور :CN3

ورودی 220 ولت ترانس:TR INPUT

خروجی 12 ولت ترانس:TR OUT

5A-220V فیوز برق اصلی : F1

3.15A فیوز موتور:F2

LCD نمایشگر : M2

گیرنده رادیویی: RF

دکمه انتخاب منوی اصلی: A

دکمه انتخاب زیر منوها: B

افزایش و تاکیید کردن پارامترها: C

 کاهش و منتفی کردن پارامترها😀

نصب مکانیکی:

نکات ایمنی مهم برای نصب

1-وزن و ابعاد در متناسب با نوع در بازکن باشد.

2-در بالانس است و به درستی بازو بسته میشود و ساختار لازم برای اتوماتیک شدن را دارد.

3-اگر از ریل خارج شود دچار مشکل نخواهد شد.

4-اگر زمین مرطوب بود موتور را بالاتر از سطح زمین نصب کنید.

5-پس از پایان نصب مطمئن شوید موتور سالم است به راحتی درحالت خلاص قرار میگیرد.

6-موتور را روی دربهای کوتاه و درهایی که استحکام ندارند استفاده نکنید.

7-در بین چهارچوب و متحرک مانعی ایجاد مزاحمت نکند.

8-بعد از نصب توجه کنید که تجهیزات امنیتی و آچارخلاص کن درست کار بکنند.

9-لیبل بچسبانید وجهت عملکرد خلاص کن را مشخص کنید .

نصب ریل دنده شانه ای:

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7

با اچار دنده خلاص کن کلاج را از حالت درگیر خارج کرده و مطمئن شوید در به راحتی با دست بسته میشود.

– حتما 2تا 3 میلی متر بین ریل و چرخ دنده فاصله بگذارید تا عملیات بازو بسته شدن به راحتی انجام شود.

ریل باید مانند شکل 3 نصب شود اگر ریل زیر گریبکس نصب میشود حتما اتصالات  –

را جابه جا کنید.  Sw1و sw2

نصب صفحه پایه:

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7

نصب براکت لیمیت سوییچ:

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7







نحوه اتصال چشم الکترونیک یا (فتاسل) به مرکز کنترل:

فتاسل میتواند در مد بسته سرهم بندی شود که در این مواقع با دیدن مانع بلافاصله دربها باز شده و توقف نمیکنند.

سیم بندی (چشمی)در مد بسته:

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7



 :کانکتور چشمی

تغذیه + چشمی فرستنده وگیرنده  :VVC

تغذیه – چشمی فرستنده و گیرنده:GND

چشمیcom :GND

خروجی چشمی:IR

عملکرد فتوسل غیر فعال است و ترمینال های آی آر و جی ان دی   به طور کوتاه به هم متصل شده اند اگر میخواهید از فتوسل استفاده کنید جامپر را خارج کرده و طبق شکل فتوسل ها را به مرکز کنترل وصل کنید .

توجه:ولتاژ تغذیه چشمی ها 12 ولت است.

توجه :فرستنده و گیرنده بایددر یک سطح تراز با انحراف 5 درجه قرار داشته باشد.

فتوسلها را باید در ارتفاع 40 سانتی متر از سطح زمین نصب و فاصله افقی آن از درب ها نباید بیشتر از 15 باشد.

برای اینکه خطر خرابی کاهش بیابد از تنظیمات پیش فرض کارخانه استفاده کنید.

نحوه بستن کلید سکتوربه مرکز:

سیم ها باید به پایه های

مثل شکل زیر نصب شوند.OوN

%d8%b3%d8%b3%d8%b3%d8%b3

نحوه بستن لامپ چشمک زن به مرکز :

سیم های لامپ مطابق شکل زیر به کانکتور وصل میشود .

%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7%d8%a7

مرکز کنترل و برنامه ریزی:



مرکز کنترل تمام دیجیتال بوده و با دکمه های A وBوCوD میتوان مدت زمان نحوه عملکرد و قدرت جکها را برنامه ریزی کرد .دکمه های CوD برای کم و زیاد و تایید ومنتفی کردن آیتم های منو به کار میروند.

نحوه ی عملکردو تغییر و تعریف منوها و پارامترها :



دکمهA:دکمه تعویض منوها هر بار فشار دهید یکی از یکی از این 5 گزینه نمای داده میشود.

1-Standby beta control

2-parameterse

3-radio

4-default

5-seq programming

6-operation count

1- Standby beta control:در این حالت مرکز آماده دریافت پیام بوده و حالت معمولی و بدون

نقص مرکز را نشان میدهد .

2-: parameterseبرای رفتن به زیر منو پس از فشردن دکمه A  و رسیدن به دکمه PARAMETERS  دکمه B را فشار دهید و بعد از آن دکمه B را فشرده که با هر فشار دکمه نام یکی از زیر منوها و مقدار آن نمایش داده میشود.با زدن دکمه C افزایش مقدار وبا زدن دکمه D  از کاهش مقدار استفاده کنید.

زیر منوی

PARAMETERSE

توضیحات محدوده عملکرد تنظیمات کارخانه
زمان کار کلی موتور(M)=زمان کار کلی موتور با سرعت اولیه +زمان کار موتور با سرعت کاهش یافته R))است N)) 0 – 9 21
مدت زمان آهسته موتورM) )را تعیین میکند.R)) 0 – ( n -2 ) 7
توان موتورM))در حین سرعت اولیه موتور را تعیین میکند. 8 – 19 14
توان موتور در حین سرعت آهسته را تعیین میکند 8 – 14 10
زمان لازم جهت باز شدن درب مخصوص عابررو میباشد 0 – ( n –r ) 7
زمانی که مرکز در مد تمام اتوماتیک برنامه ریزی شده باشد و برای تنظیم زمان لازم برای بازماندن دربها قبل از بسته شدن اتومات 0 – 95 40
در صورت YES  بودن اگردرها در حالت STOP باشند بعد از 40 دقیقه بسته میشوند واگر اتفاقی باز شده باشند خودشان به حالت بسته شدن درمیایند. Yes / No NO
در صورت YES بودن در هنگام بسته شدن اتوماتیک در با ارسال سیگنال درب متوقف میشود.و در صورت NOبودن درهنگام بسته شدن با ارسال سیگنال در بسته میشود. Yes / No No
در صورت YES بودن هنگام وتور چراغ چشمک زن از طرفبرد چشمک میزند و در زمان NOبودن یک برق 220ولت به چراغ چشمک زن ارسال میشود. Yes / No Yes
جهت باز شدن در را مشخص میکند اگر جهت باز شدن در برعکس است میتوانید جهت حرکت موتور را برعکس کنید . RIGHT/LEFT RIGHT
برای کالیبره کردن سیستم انکودر و تشخیص مانع میتوانید مقدار آن را تغییر دهید برای جکهای مدل LEARDER4 با مقدار 35%.

برای درست عمل کردن سیستم میتوان مقدار منناسب برای انواع موتورها را به دست آورید اگر توان موتور 19 باشد کالیبره باید 30% و اگر توان موتور 90 باشد کالیبره باید 50%باشد.

0 – 10 5
تا زمانی که برق سیستم قطع نشود همه تغییرات در حافظه باقی میمیاند .جهت ذخیره کردن روی پارامتر SAVE  دکمه C را فشار دهید تا دوباره فلاشر چشمک بزند و تغییرات با قطع شدن برق در حافظه ذخیره بماند. 20% – 60% 35%
Save تا زمانی که برق سیستم قطع نشود همه تغییرات

باقی میماند ولی شما برای ذخیره دائمی روی پارامتر SAVE و کلید Cرا فشار دهید تا دوبار فلاشر چشمک بزند و به این صورت تغییرات در حافظه باقی خواهد ماند .

Yes / No No
بعد از عبور از چشمی با گذشت زمان دربها بسته خواهند شد 3 – 7 3

منوی radio:برای تنظیم و پاک کردن و شناسایی ریموتهای بتا استفاده میشود که دکمه A برای دو لنگه ودکمه B برای عابر رویی با فشار دکمه A و رسیدن به RADIO دکمه B را فشار دهید تا وارد منو شوید.

منوی DEFAULT:ابتدا دکمه A  وبعد دکمه Bرا بزنید تا وارد  زیر منو بشوید.

Lear n New Remote برای اضافه کردن یک ریموت جدید ابتدا ریموت را فشار داده نگه دارید شماره روی LCD نمایش داده میشود و با دکمه  Cآن را ذخیره کنید.
Ease All Remotes برای پاک کردن  کلیه ریموتها دکمه C  را فشار دهید.
Erase Remote

One By One

برای پاک کردن ریموتها دو روش وجود دارد

1-دکمه ریموتی که قبلا کددهی شده را فشار داده و نگه دارید و با دکمه C آن را حذف کنید.

2-اگر دکمه D را مکرر فشار دهید شماره ریموت را زده و بعد C را بزنید تا

ریموت پاک شود.

منوی DEFAULT:با چند بار فشار دادن دکمه Aبه منوی DEFAULT میرسید و بعد دکمه  B را زده تا وارد زیر منو شوید.

زیر منوی DEFAULT مقادیر کارخانه ای مربوط به جک های بازشونده بازویی را داخل حافظه بارگذاری میکند .

منوی SEQ PROGRMING: برای برنامه ریزی جک ها به صورت ترتیبی با نگاه کردن به نحوه کارکرد آنها به کار میرود.

برای برنامه ریزی درب ریلی:

        • چندبار دکمه A را فشار داده تا SEQ PROGRAMMING نمایش داده شود .
        • دکمه B را فشار دهید تا MOTOR LEARN را ببینید.
        • یک پالس START با ریموت یا دستی به مرکز کنترل اعمال کنید.موتور 1 شروع به کار میکند و نمایشگرM نشان داده شده و در باز میشود .
        • وقتی درب 90% راه را رفته بود پالس START دوم رابه مرکز کنترل اعمال کنید در اهسته حرکت کرده و نمایان میشود.
        • بعد از باز شدن درب 4تا5 ثانیه صبر کرده پالس START سوم را هم وصل کرده حالا باز شدن کامل شده و نمایشگر شروع به محاسبه ی زمان بسته شدن درب میکند.
        • وقتی سیکل بستن تمام شد درب در نقطه شروع قرار داردو مرکز کنترل همه عملکردها را ذخیره کرده و از منوی برنامه ریزی خارج شده و به حالت عادی برمیگردد.

پیغام های تست خودکار و خطای مرکز:





STAND BY

BETA CONTROL



مد معمولی برای عملکرد مرکز کنترل و فشرده کردن ریموت کنترل
CLOSEPHOTO مانعی بین دو چشم وجود دارد که  اینها همدیگر را نمیبینند
OPENNIG دربها در حالت باز شدن هستند
STOP دربها در وضعیت ایست هستند
STOP CLOSE اگر ردبها در وضعیت ایست باشند بعد از 40 دقیقه بسته میشوند



AUTO CLOSE مرکز کنترل در حال سپری شدن زمان بسته شدن اتوماتیک است
OBS DETECT زمانی که در به مانع برخورد کند سیستم تشخیص مانع فعال میشود.
STAND BY

BETA CONTROL

مد معمولی برای عملکرد مرکز کنترل و فشرده کردن ریموت کنترل
CLOSINGN دربها در حالت بسته شدن هستند.
